Descriere

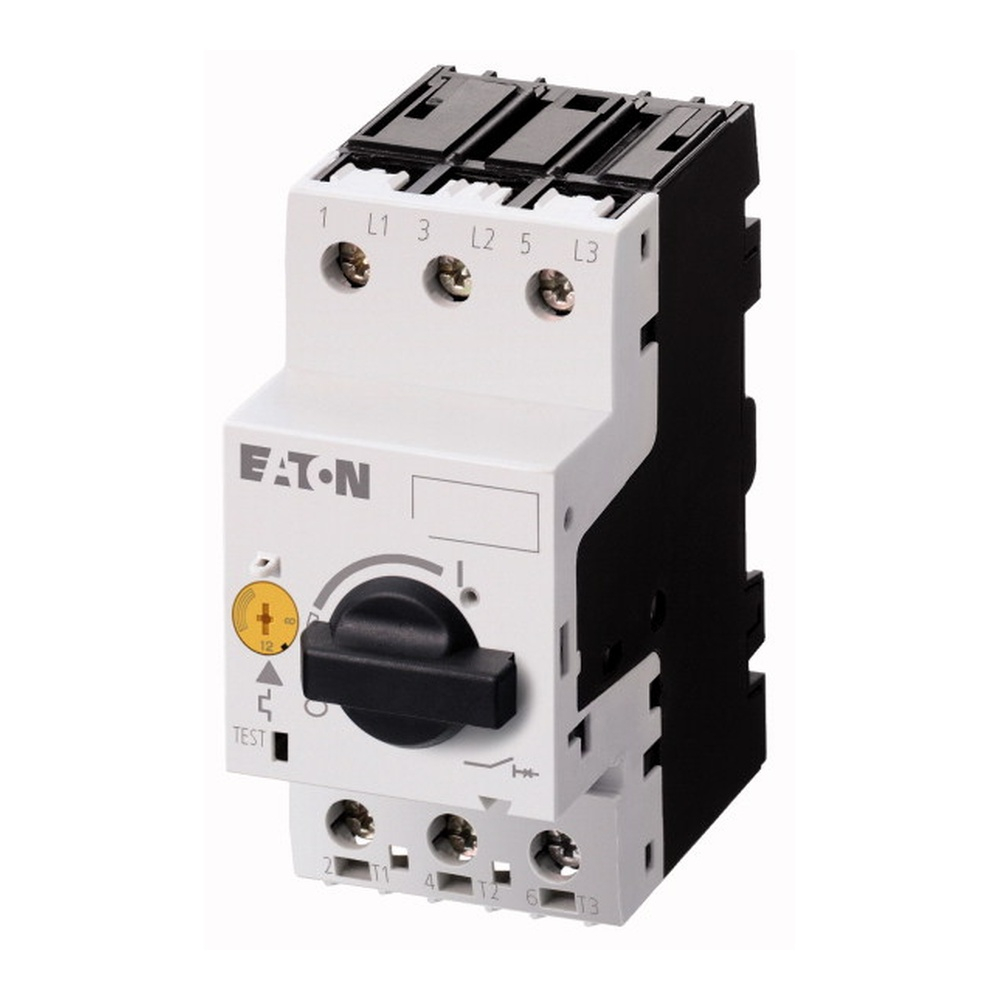

Aceasta protectie motor tripolara este destinata protectiei si comenzii manuale a motoarelor electrice trifazate din tablouri de automatizare, utilaje si instalatii de forta. Domeniul reglabil permite adaptarea protectiei la curentul nominal al motorului, intre 10 si 16 A. Aparatul este sensibil la lipsa fazei, contribuind la limitarea riscului de functionare necorespunzatoare a unui motor trifazat in cazul intreruperii unei faze.

Curentul operational nominal este de 16 A, iar tensiunea operationala nominala ajunge la 690 V AC, pentru frecvente de 50/60 Hz. Puterea operationala maxima in categoria AC-3 este de 4 kW la 220/230 V, 7.5 kW la 380/400/415 V, 9 kW la 440 V si 500 V, respectiv 12.5 kW la 660/690 V. Declansatorul de suprasarcina are domeniul de reglaj 10-16 A si clasa de declansare 10A, iar declansatorul pentru scurtcircuit are valoarea maxima de 248 A.

Conectarea se realizeaza prin borne cu surub. Aparatul poate fi fixat prin clipsare pe sina DIN conform IEC/EN 60715, cu inaltime de 7.5 mm sau 15 mm. Dimensiunile constructive sunt de 45 mm latime, 93 mm inaltime si 76 mm adancime, facilitand integrarea in tablouri compacte. Pentru circuitul principal sunt admisi conductori cu sectiunea intre 1 si 6 mm2, iar cuplul de strangere recomandat pentru suruburile bornelor principale este de 1.7 Nm.

Gradul de protectie al aparatului este IP20, iar bornele au grad de protectie IP00, astfel ca produsul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor de mediu. Temperatura de utilizare este intre -25 si 55 grade C in montaj deschis, respectiv intre -25 si 40 grade C in incinta; temperatura de depozitare este intre -40 si 80 grade C. Reglajul curentului, alegerea conductoarelor si montajul trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce domeniu de curent este potrivita protectia motor?

Declansatorul de suprasarcina se regleaza intre 10 si 16 A. Reglajul trebuie setat in functie de curentul nominal indicat pe placuta motorului.

Ce putere maxima a motorului poate proteja la reteaua trifazata de 400 V?

In categoria de utilizare AC-3, poate fi utilizata pentru motoare cu puterea de pana la 7.5 kW la 380/400/415 V.

Se poate monta pe sina DIN?

Da. Aparatul permite montajul prin clipsare pe sina DIN conform IEC/EN 60715, cu inaltime de 7.5 mm sau 15 mm.

Ofera protectie la lipsa unei faze?

Da. Aparatul are sensibilitate la lipsa fazei, functie utila pentru protectia motoarelor trifazate.

Este adecvata pentru montaj direct la exterior?

Nu este recomandat montajul neprotejat la exterior. Gradul de protectie al aparatului este IP20, de aceea trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare aplicatiei.
