Descriere

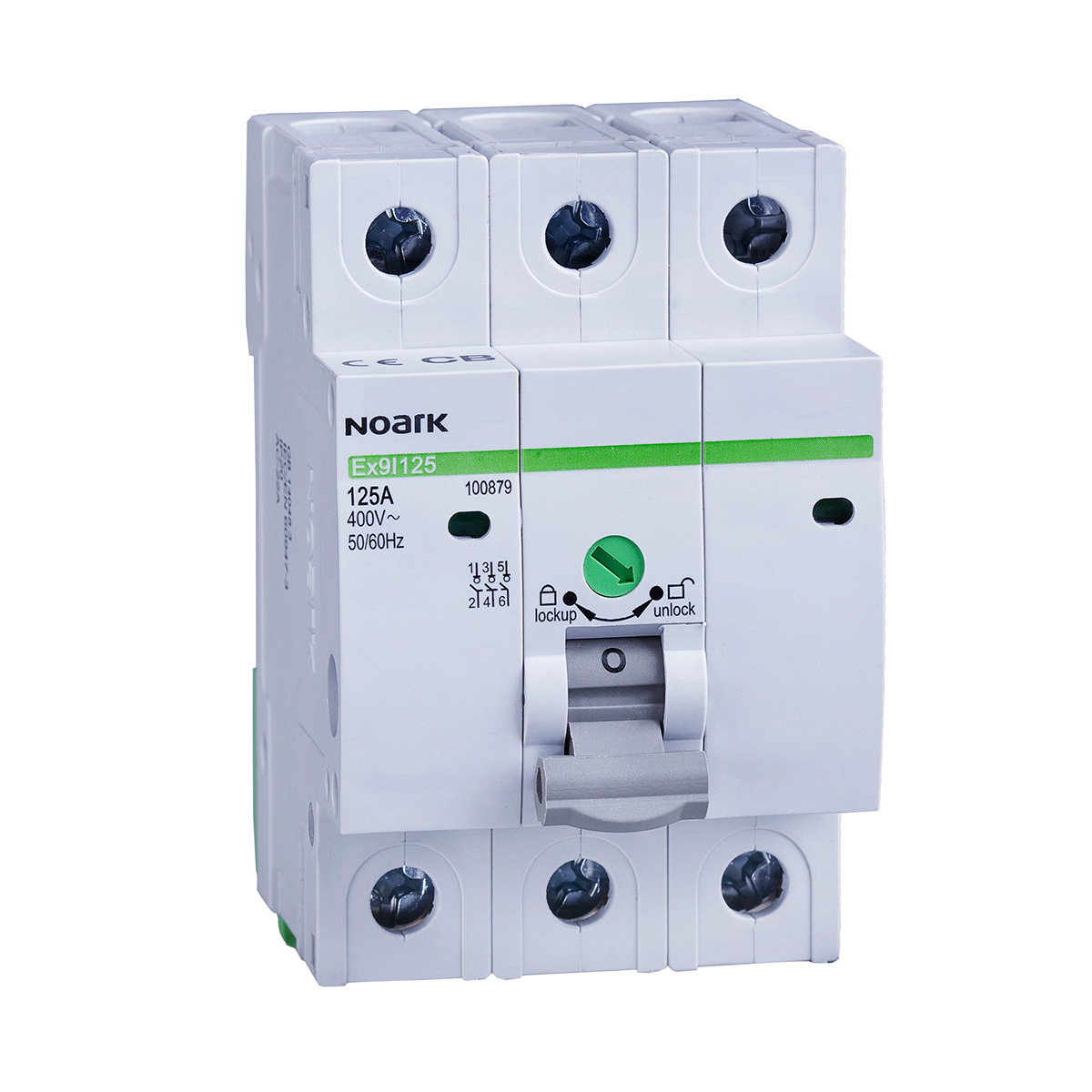

Acest separator de sarcina tripolar este destinat utilizarii ca intrerupator principal intr-o gama larga de instalatii electrice. Asigura separarea circuitelor si este potrivit pentru tablouri de distributie rezidentiale, comerciale sau industriale unde este necesara comanda manuala a alimentarii pe trei poli.

Aparatul are 3 poli, curent nominal de 63 A si tensiune nominala de 400 V AC. Functia de comutare este oprire, cu 3 contacte normal deschise, fara contacte normal inchise si fara contacte comutatoare. Categoria de utilizare AC-22A permite comutarea sarcinilor rezistive si inductive mixte, cu suprasarcini reduse si factor de putere cos phi 0,65, iar subcategoria A este adecvata pentru actionari frecvente.

Constructia modulara ocupa 3 module, cate un modul pentru fiecare pol, iar adancimea incorporata este de 80 mm. Conectarea poate fi realizata cu bare colectoare standard cu racord tip furca sau tip pin, facilitand integrarea ordonata in configuratii de tablou compatibile. Capacitatea nominala de comutare este de 1,26 kA, valoarea Icw este de 0,76 kA, iar puterea disipata este de 8,4 W.

Separatorul este testat conform IEC EN 60947-3 si indeplineste cerintele pentru functia de izolare. Dispune de separare fortata conform DIN VDE 0113, are capac gri, nu include lampa de semnalizare si are grad de protectie IP20. Se va instala in interiorul unui tablou sau al unei carcase adecvate, iar conectarea si punerea in functiune trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea proiectului instalatiei.

Intrebari frecvente

Pentru ce se utilizeaza un separator de sarcina tripolar de 63 A?

Este utilizat in principal pentru comanda manuala a alimentarii si izolarea circuitelor trifazate din tablouri electrice, inclusiv ca intrerupator principal al instalatiei.

Ce tip de retea poate fi utilizat cu acest separator?

Este destinat circuitelor de curent alternativ, cu tensiune nominala de 400 V si curent nominal de pana la 63 A.

Cate module ocupa in tablou?

Aparatul ocupa 3 module, corespunzator celor 3 poli.

Poate fi conectat la bare colectoare?

Da. Poate fi conectat prin bare colectoare standard cu conexiune tip furca sau tip pin.

Are protectie la supracurent sau scurtcircuit?

Nu. Este un separator de sarcina pentru comutare si izolare; protectia la supracurent si scurtcircuit trebuie asigurata prin aparate de protectie dimensionate corespunzator instalatiei.
