Descriere

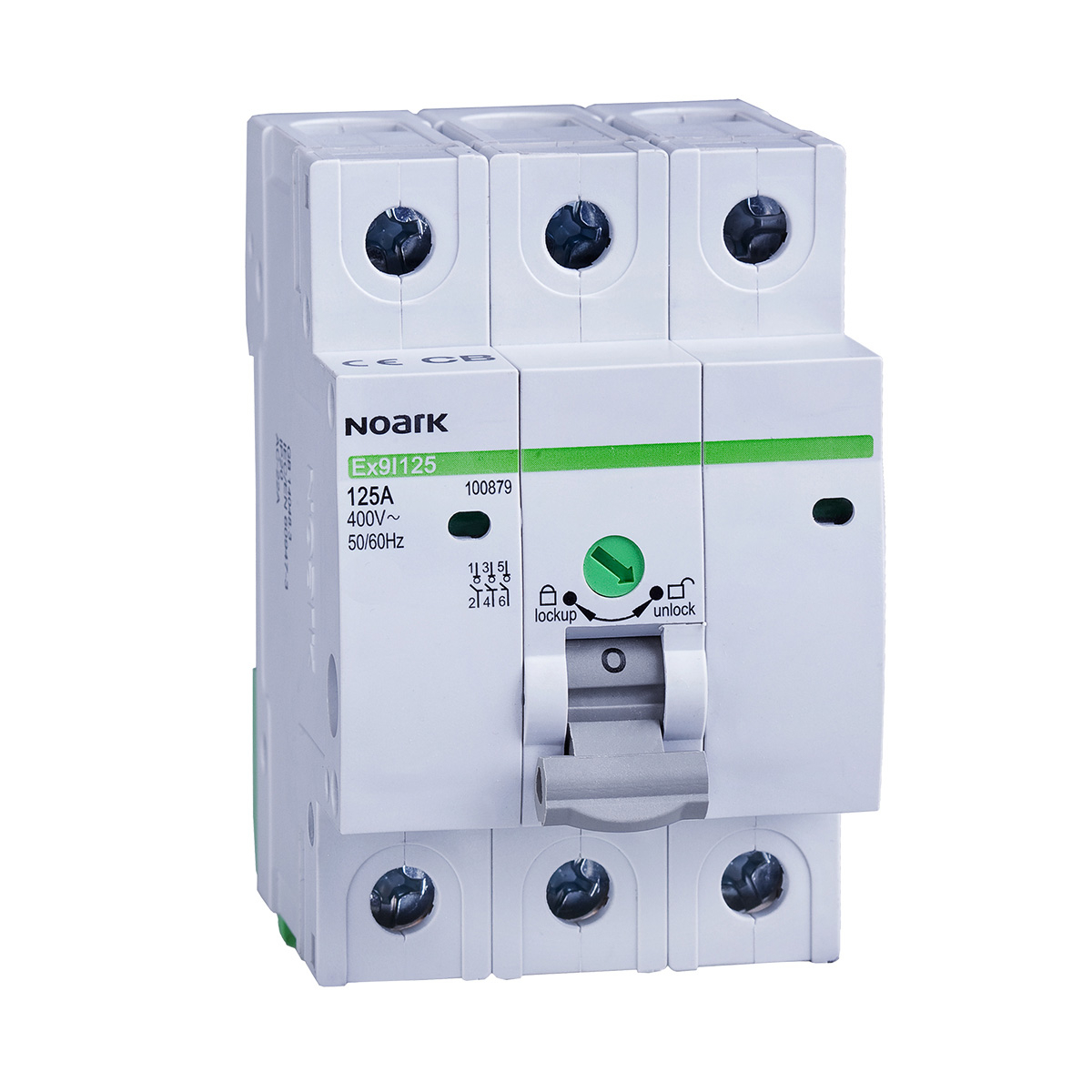

Acest separator de sarcina este destinat intreruperii si izolarii circuitelor electrice de curent alternativ, fiind potrivit in special pentru utilizarea ca intrerupator principal in tablouri electrice rezidentiale, comerciale sau industriale. Constructia cu 3 poli permite comanda simultana a celor trei faze, pentru separarea vizibila si sigura a alimentarii in timpul operatiunilor de exploatare sau mentenanta.

Aparatul are curent nominal de 32 A la tensiunea nominala de 400 V AC. Este incadrat in categoria de utilizare AC-22A, adecvata comutarii sarcinilor rezistive si inductive mixte, inclusiv pentru operare frecventa. Dispune de 3 contacte normal deschise, fara contacte normal inchise sau contacte comutatoare. Capacitatea nominala de comutare este de 0,64 kA, capacitatea la scurtcircuit Icw este de 0,38 kA, iar pierderea de putere declarata este de 5,1 W. Tensiunea nominala de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 6 kV.

Formatul modular ocupa 3 module, cate un modul pentru fiecare pol, iar adancimea de montaj este de 80 mm. Separatorul poate fi conectat cu bare colectoare standard cu conexiune tip furca sau pin, ceea ce faciliteaza integrarea ordonata in tablouri modulare. Maneta de actionare are culoare gri, iar aparatul nu este echipat cu lampa de semnalizare.

Produsul este testat conform IEC EN 60947-3 si indeplineste cerintele pentru functia de izolare. Include mecanism de blocare in pozitia OPRIT si separare fortata conform DIN VDE 0113. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa corespunzatoare, ferita de atingere accidentala si de patrunderea corpurilor straine. Montajul, dimensionarea circuitului si alegerea protectiilor la suprasarcina si scurtcircuit trebuie realizate de personal calificat, conform proiectului electric si reglementarilor aplicabile.

Intrebari frecvente

Pentru ce este utilizat un separator de sarcina cu 3 poli?

Este utilizat pentru intreruperea si izolarea simultana a trei conductoare de faza in instalatii de curent alternativ, de exemplu ca intrerupator principal intr-un tablou electric trifazat.

Ce sarcini poate comuta acest separator?

Categoria de utilizare AC-22A il recomanda pentru comutarea sarcinilor rezistive si inductive mixte, cu suprasarcini reduse, inclusiv in aplicatii care necesita actionare frecventa.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module, cate un modul pentru fiecare pol, si are o adancime de montaj de 80 mm.

Poate fi folosit fara protectie la suprasarcina si scurtcircuit?

Nu. Separatorul are rol de comutare si izolare; protectia circuitului la suprasarcina si scurtcircuit trebuie asigurata prin aparate de protectie dimensionate corect pentru instalatie.

Este potrivit pentru montaj in exterior?

Gradul de protectie IP20 indica necesitatea montajului intr-un tablou sau intr-o carcasa adecvata, care sa ofere protectie suplimentara impotriva atingerii accidentale si a factorilor de mediu.
