Descriere

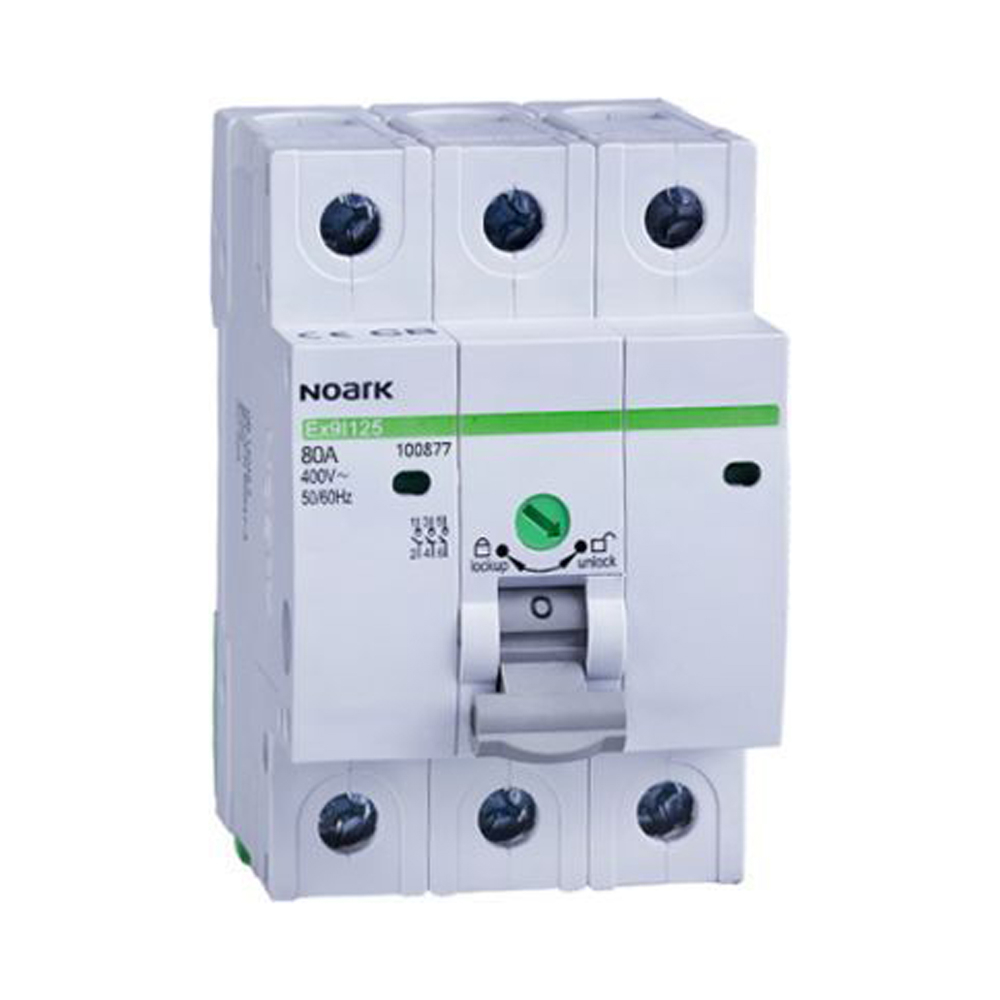

Separatorul de sarcina modular cu 3 poli si curent nominal de 80 A este destinat izolarii si comenzii manuale a circuitelor electrice de curent alternativ. Poate fi utilizat ca intrerupator principal in tablouri de distributie rezidentiale, comerciale sau industriale, atunci cand este necesara separarea vizibila si sigura a celor trei faze pentru exploatare, interventii sau mentenanta.

Aparatul are configuratie 3P, functie de comutare pornit-oprit si trei contacte normal deschise. Este dimensionat pentru tensiune nominala de 400 V AC si curent nominal de 80 A. Capacitatea nominala de comutare este de 2,5 kA, iar curentul nominal de scurta durata admis Icw este de 0,96 kA. Seria este testata conform IEC EN 60947 3, are categorie de utilizare AC 22A pentru comutarea sarcinilor mixte rezistive si inductive cu suprasarcina redusa si permite actionari frecvente.

Constructia modulara ocupa 3 module in tablou, cu adancime de montaj de 80 mm. Conectarea poate fi realizata cu conductoare corespunzatoare instalatiei si cu bare pieptene standard cu conexiune tip furca sau pin. Mecanismul incorporat permite blocarea in pozitia oprit, iar separarea fortata a contactelor contribuie la utilizarea aparatului ca element de izolare in circuite de distributie.

Separatorul trebuie montat intr-un tablou sau intr-o carcasa adecvata, de catre personal calificat si cu instalatia scoasa de sub tensiune. Gradul de protectie IP20 necesita protectie suplimentara fata de atingerea partilor active prin montarea in anvelopa corespunzatoare. Acest produs realizeaza comanda si izolarea circuitului, nu inlocuieste protectia la suprasarcina sau scurtcircuit; protectiile din amonte se aleg separat in functie de proiectul electric.

Intrebari frecvente

Pentru ce se utilizeaza un separator de sarcina cu 3 poli?

Se utilizeaza pentru comanda manuala si izolarea simultana a trei conductoare de faza, de exemplu ca intrerupator principal al unui tablou de distributie trifazat.

Care sunt valorile nominale ale separatorului?

Aparatul are 3 poli, curent nominal de 80 A si tensiune nominala de 400 V AC. Capacitatea nominala de comutare este de 2,5 kA, iar Icw este de 0,96 kA.

Cate module ocupa in tablou?

Separatorul ocupa 3 module si are adancime de montaj de 80 mm.

Poate fi folosit ca protectie la scurtcircuit?

Nu. Separatorul este destinat comenzii si izolarii circuitului. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat, prin aparate de protectie dimensionate conform instalatiei.

Este necesara montarea intr-o carcasa sau tablou?

Da. Aparatul are grad de protectie IP20 si trebuie instalat intr-un tablou sau o carcasa care asigura protectia necesara impotriva atingerii accidentale si a influentelor de mediu.
