Descriere

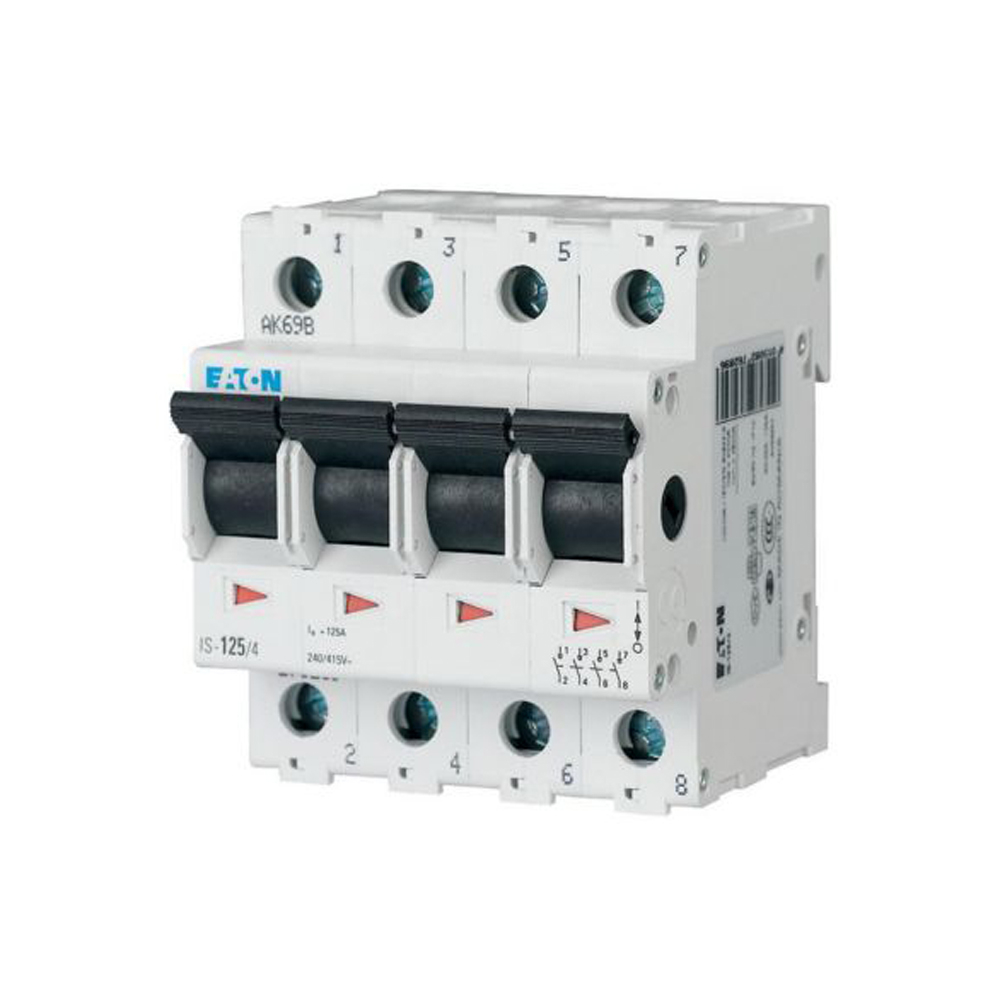

Separatorul de sarcina cu 4 poli este destinat comenzii si separarii circuitelor de alimentare in tablouri electrice pentru aplicatii industriale si comerciale avansate. Functia de separare permite izolarea circuitului pentru interventii, verificari sau lucrari de service, atunci cand instalatia este proiectata si exploatata corect.

Aparatul are curent nominal de 63 A, tensiune operationala nominala de pana la 415 V AC si este prevazut cu 4 poli. Curentul nominal de scurta durata admisibil Icw este de 1 kA, iar capacitatea nominala de comutare este de 12,5 kA. Pierderea de putere dependenta de curent este de 7 W. Dimensiunile produsului sunt 70,8 mm latime, 80 mm inaltime si 60 mm adancime, iar adancimea de incorporare este de 69,5 mm. Ocupa 4 module in tabloul electric.

Conectarea se realizeaza prin borne de tip lift terminal. Inainte de montaj, se verifica spatiul disponibil in tablou, sectiunea conductoarelor, cuplul de strangere indicat de producator si configuratia circuitului cu 4 poli. Se recomanda utilizarea in ansambluri electrice proiectate corespunzator, cu aparatajul de protectie si distributie ales in functie de parametrii instalatiei.

Gradul de protectie indicat este IP40 si IP10. Domeniul temperaturii ambientale de functionare este de la -5 grade C la +40 grade C. Produsul este conform RoHS si are certificari EN45545-2 si IEC 61373. Separatorul nu inlocuieste protectia la suprasarcina sau scurtcircuit; circuitul trebuie protejat prin aparate adecvate dimensionate conform proiectului si normelor aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un separator de sarcina cu 4 poli?

Este utilizat pentru comanda si separarea circuitelor de alimentare cu 4 poli in tablouri electrice, facilitand izolarea circuitului in timpul verificarilor, interventiilor sau lucrarilor de service.

Care sunt valorile electrice nominale?

Aparatul are curent nominal de 63 A, tensiune operationala nominala de pana la 415 V AC, curent admisibil de scurta durata Icw de 1 kA si capacitate nominala de comutare de 12,5 kA.

Cate module ocupa in tablou?

Ocupa 4 module. Dimensiunile exterioare sunt de 70,8 mm latime, 80 mm inaltime si 60 mm adancime.

Poate inlocui siguranta automata din circuit?

Nu. Separatorul are rol de comanda si separare, nu de protectie la suprasarcina sau scurtcircuit. Circuitul trebuie prevazut cu protectii adecvate, dimensionate conform proiectului electric.

In ce conditii de temperatura poate functiona?

Temperatura ambientala de functionare indicata este intre -5 grade C si +40 grade C.
