Descriere

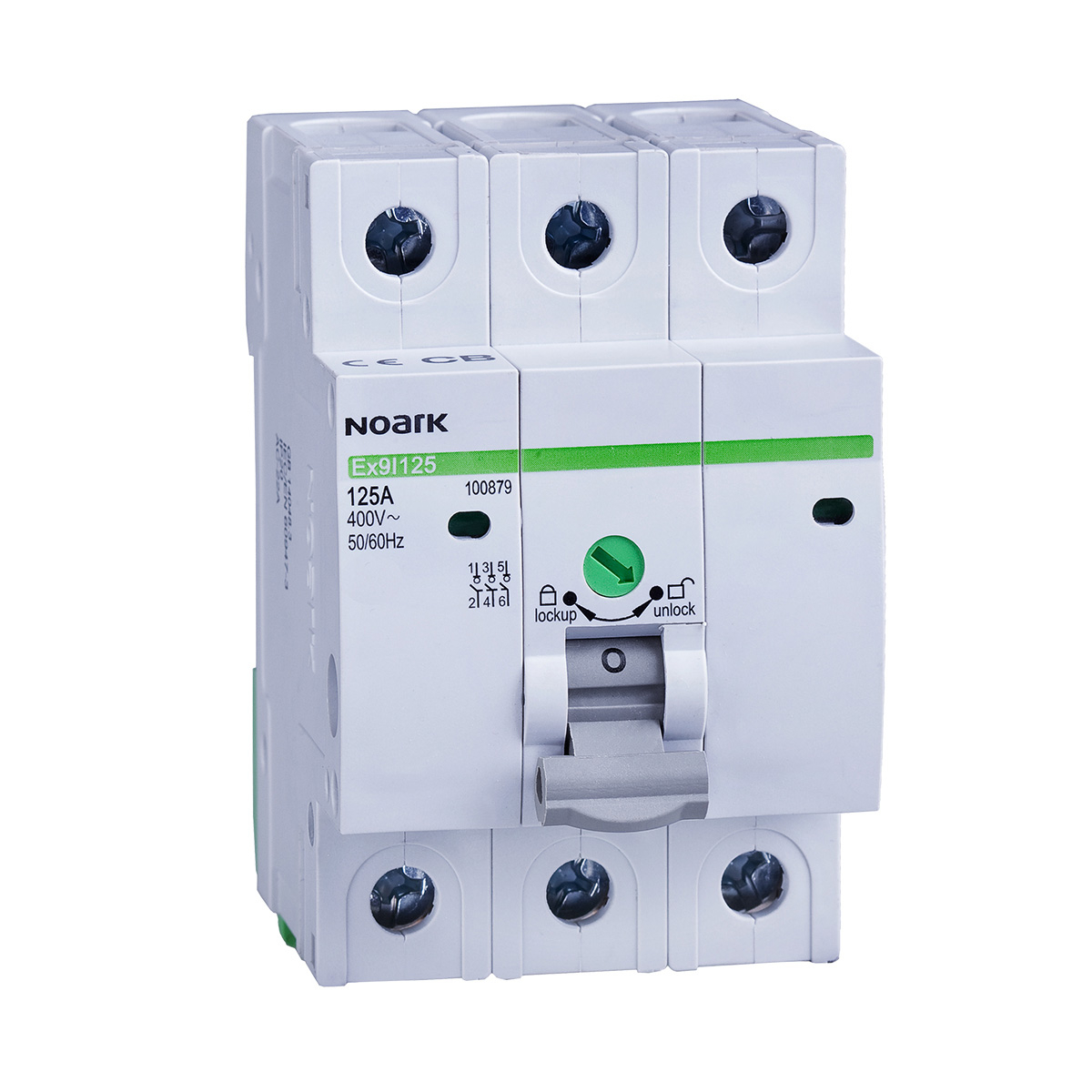

Acest separator de sarcina tripolar este destinat izolarii si comenzii circuitelor electrice de curent alternativ, fiind potrivit pentru utilizare ca separator principal intr-o gama larga de tablouri si instalatii electrice. Functia de comutare este de oprire, iar cele 3 contacte normal deschise permit intreruperea simultana a celor trei poli. Aparatul indeplineste cerintele pentru functia de izolare a circuitului.

Echipamentul are 3 poli, curent nominal de 40 A si tensiune nominala de 400 V AC. Este incadrat in categoria de utilizare AC-22A, adecvata pentru comutarea sarcinilor mixte rezistive si inductive cu suprasarcini mici, la cos phi 0,65; subcategoria A permite manevre frecvente. Capacitatea nominala de comutare este de 1,26 kA, iar valoarea declarata Icw este de 0,48 kA. Pierderea de putere este de 6,3 W.

Constructia modulara ocupa 3 module, cate un modul pentru fiecare pol, iar adancimea de montaj este de 80 mm. Conectarea poate fi realizata cu bare colectoare standard cu conexiune tip furca sau tip pin, facilitand integrarea ordonata in tablouri electrice. Aparatul are calota gri si nu include lampa de semnalizare.

Produsul este testat conform IEC EN 60947 3 si dispune de separare fortata conform DIN VDE 0113. Gradul de protectie este IP20, astfel incat montajul trebuie realizat in interiorul unui tablou sau al unei carcase care asigura protectia corespunzatoare impotriva atingerii partilor active si a influentelor din mediul de lucru. Dimensionarea circuitului, conectarea conductorilor si verificarea instalatiei trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce se utilizeaza un separator de sarcina tripolar?

Se utilizeaza pentru intreruperea si izolarea simultana a trei poli ai unui circuit de curent alternativ, inclusiv ca separator principal in tablouri electrice.

Ce tip de sarcini poate comuta acest separator?

Categoria de utilizare AC-22A permite comutarea sarcinilor mixte rezistive si inductive cu suprasarcini mici, la un factor de putere cos phi de 0,65.

Cate module ocupa in tablou?

Aparatul are latimea de 3 module, cate un modul pentru fiecare pol.

Poate fi conectat la bara colectoare?

Da. Este compatibil cu bare colectoare standard cu conexiune de tip furca sau tip pin.

Este protejat pentru montaj expus?

Are grad de protectie IP20 si trebuie instalat intr-un tablou sau intr-o carcasa care ofera protectia adecvata pentru aplicatia respectiva.
