Descriere

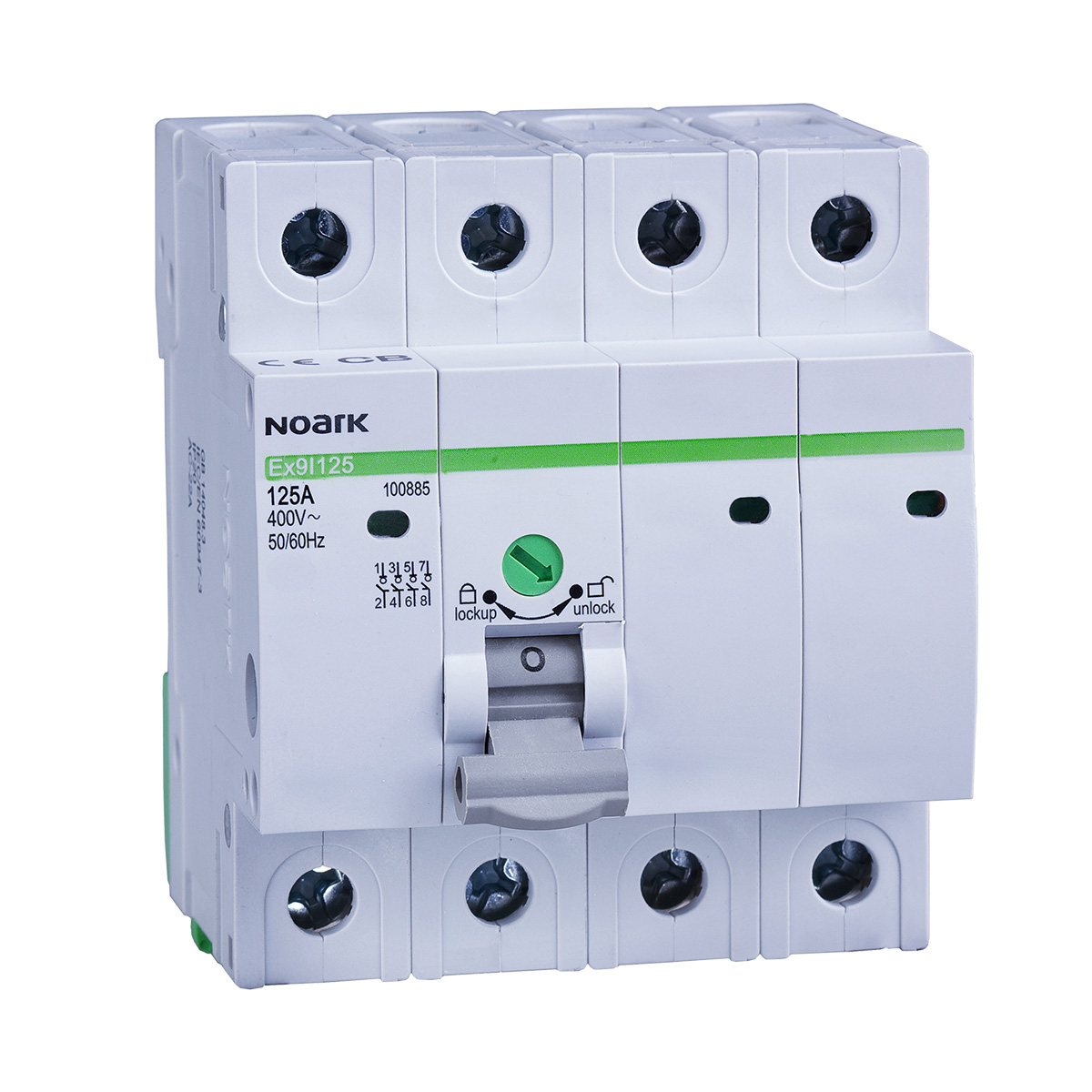

Separatorul de sarcina este destinat intreruperii manuale si izolarii circuitelor electrice de joasa tensiune, fiind potrivit pentru utilizare ca separator principal in tablouri rezidentiale, comerciale sau industriale. Configuratia cu 4 poli permite deconectarea simultana a tuturor conductorilor unui circuit trifazat cu nul, pentru interventii, mentenanta sau separarea sigura a unei zone din instalatie. Categoria de utilizare AC-22A il recomanda pentru comutarea sarcinilor mixte rezistive si inductive, inclusiv in aplicatii cu actionari frecvente. ([nrr.lt](https://nrr.lt/storage/3683/datasheet-Noark-ex9i125_en.pdf))

Aparatul are curent nominal de 32 A, tensiune nominala de utilizare 230/400 V AC si frecventa nominala 50/60 Hz. Este realizat in varianta cu 4 poli si latime de 4 module, echivalenta cu 72 mm, fiecare pol ocupand 18 mm. Respecta cerintele IEC/EN 60947-3, are tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 6 kV. Pentru curentul nominal de 32 A, capacitatea nominala de inchidere la scurtcircuit Icm este de 640 A, iar curentul nominal de scurta durata Icw este 12 x Ie timp de 1 secunda. ([nrr.lt](https://nrr.lt/storage/3683/datasheet-Noark-ex9i125_en.pdf))

Montajul se realizeaza rapid pe sina DIN de 35 mm. Constructia modulara are o adancime de incorporare de 80 mm, inaltimea aparatului fiind de 83 mm sau 89 mm cu clema de sina. Bornele de tip combinat accepta conductori cu sectiunea de 10 pana la 50 mm2, iar strangerea conexiunilor se face la un cuplu de 2 pana la 3,5 Nm. Pentru alimentarea mai multor aparate in tablou pot fi utilizate bare colectoare standard cu conexiune tip furca sau pin, cu grosime intre 0,8 si 2 mm. ([nrr.lt](https://nrr.lt/storage/3683/datasheet-Noark-ex9i125_en.pdf))

Pentru exploatare sigura, separatorul include un mecanism integrat de blocare in pozitia OPRIT, util pentru prevenirea reconectarii neautorizate in timpul lucrarilor. Gradul de protectie al aparatului este IP40, iar bornele au protectie IP20; instalarea trebuie realizata intr-un tablou sau o carcasa corespunzatoare mediului de utilizare. Este prevazut pentru temperaturi ambientale intre -30 si +70 grade C, altitudini de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si clasa de instalare III. Montajul, dimensionarea protectiilor din amonte si conectarea trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune. ([nrr.lt](https://nrr.lt/storage/3683/datasheet-Noark-ex9i125_en.pdf))

Intrebari frecvente

Pentru ce se foloseste un separator de sarcina cu 4 poli?

Este utilizat pentru intreruperea manuala si izolarea simultana a celor 4 conductoare ale unui circuit, de exemplu intr-un circuit trifazat cu nul. Poate functiona ca separator principal in tabloul electric sau ca aparat de izolare pentru un circuit individual.

Poate fi montat pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN de 35 mm si ocupa 4 module in tablou.

Ce tip de sarcini poate comuta?

Este incadrat in categoria de utilizare AC-22A, adecvata comutarii sarcinilor mixte rezistive si inductive cu suprasarcini reduse. Alegerea aparatului trebuie corelata cu parametrii reali ai circuitului si ai consumatorilor.

Separatorul de sarcina ofera protectie la suprasarcina sau scurtcircuit?

Nu. Rolul sau principal este de comutare si izolare. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat, prin aparate de protectie dimensionate corect pentru instalatie.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori cu sectiuni intre 10 si 50 mm2. Conexiunile trebuie stranse la cuplul indicat de producator si realizate de personal calificat. ([nrr.lt](https://nrr.lt/storage/3683/datasheet-Noark-ex9i125_en.pdf))
