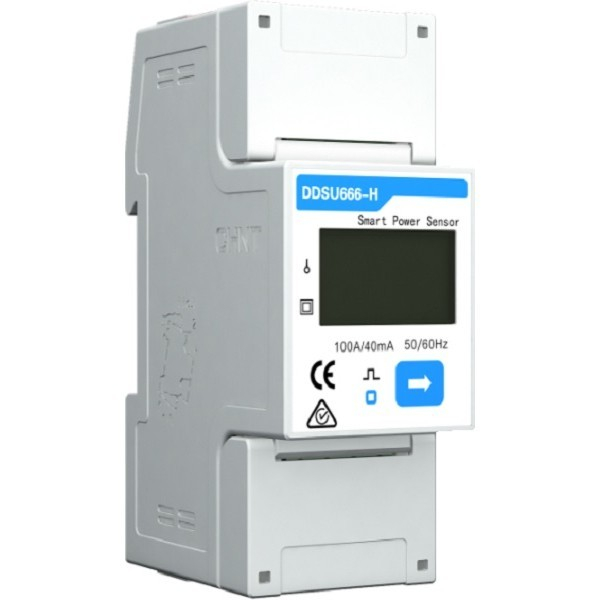

Smart Meter DDSU666-H

Acest smart meter monofazat este destinat monitorizarii parametrilor electrici si a fluxului de energie in instalatii fotovoltaice rezidentiale. Poate fi utilizat pentru masurarea energiei, supravegherea consumului si transmiterea valorilor catre echipamentul compatibil din sistem prin comunicatie RS485. Afisajul LCD permite verificarea locala a parametrilor si simplifica operatiunile de configurare si punere in functiune.

Produsul este conceput pentru retele monofazate de tip 1P2W si functioneaza cu tensiuni de faza cuprinse intre 176 Vac si 288 Vac. Masoara curenti de pana la 100 A prin transformator de curent, iar comunicatia este realizata prin interfata RS485, cu protocol Modbus RTU si viteza de transmisie de 9600 bps. Consumului propriu redus contribuie la integrarea eficienta in tablouri electrice si sisteme de management energetic.

Montajul se realizeaza pe sina DIN de 35 mm, in interiorul unui tablou electric. Pentru functionare corecta, conexiunile de tensiune, transformatorul de curent si cablul de comunicatie trebuie instalate conform schemei echipamentului compatibil. Este important ca sensul transformatorului de curent si asocierea dintre masurarea de tensiune si cea de curent sa fie corecte, pentru ca valorile de import, export si consum sa fie afisate corect.

Instalarea, cablarea si verificarea trebuie efectuate numai de personal calificat, cu circuitul scos de sub tensiune. Echipamentul se utilizeaza in tablouri protejate, in limitele de temperatura, umiditate si tensiune prevazute de documentatia tehnica. Inainte de pornire se recomanda verificarea strangerea bornelor, izolarea conductoarelor si configurarea corecta a comunicatiei RS485 in echipamentul la care este conectat.

Intrebari frecvente

La ce foloseste un smart meter monofazat intr-un sistem fotovoltaic?

Este utilizat pentru masurarea energiei si monitorizarea fluxului dintre reteaua electrica, consumatori si instalatia fotovoltaica. Datele pot fi transmise catre echipamente compatibile pentru monitorizare si management energetic.

Ce tip de comunicatie utilizeaza acest smart meter?

Comunicarea se realizeaza prin interfata RS485, utilizand protocolul Modbus RTU.

Se poate monta in tabloul electric?

Da. Echipamentul este proiectat pentru montaj pe sina DIN de 35 mm, in interiorul unui tablou electric protejat.

Este necesar un electrician pentru instalare?

Da. Conectarea circuitelor de tensiune, a transformatorului de curent si a comunicatiei RS485 trebuie realizata de personal calificat, cu respectarea schemei de cablare si a regulilor de siguranta electrica.

Este potrivit pentru instalatii trifazate?

Nu. Acest model este destinat aplicatiilor monofazate. Pentru o instalatie trifazata este necesar un contor compatibil cu retea trifazata.
