Descriere

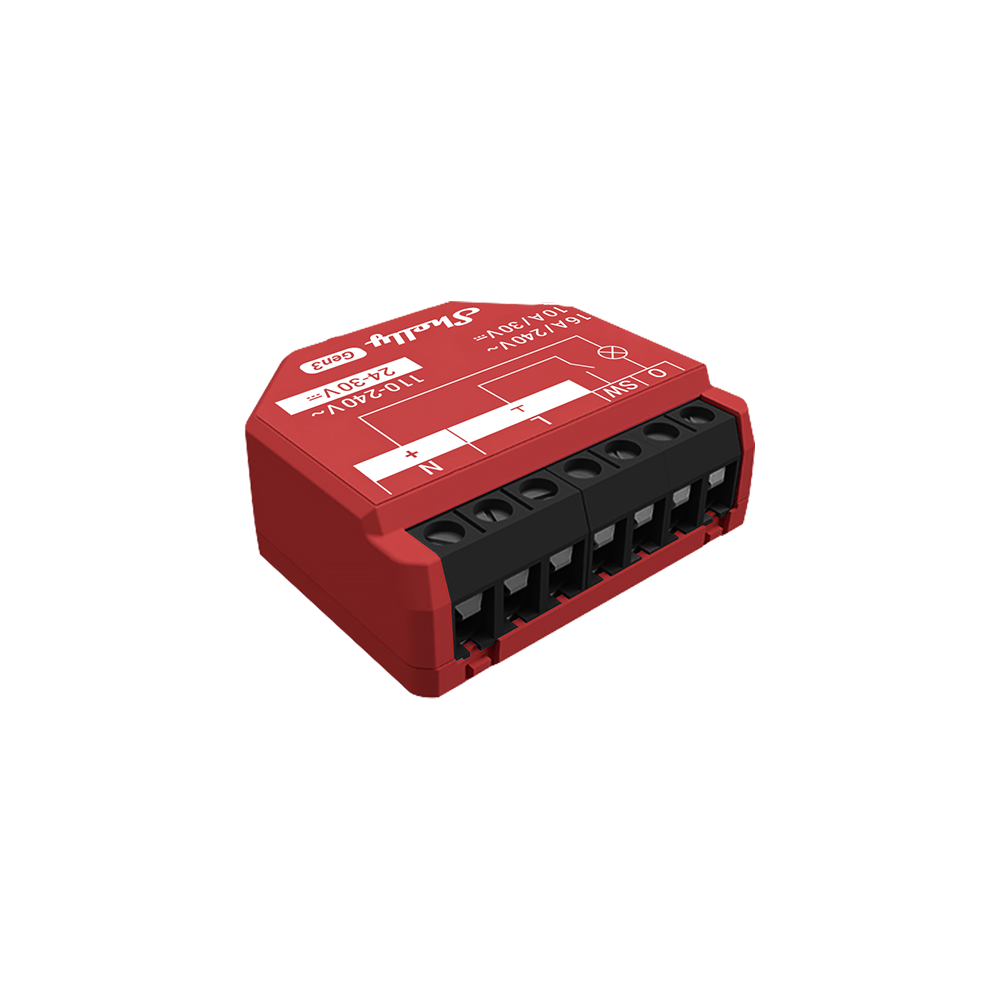

Shelly 1PM Gen3 este un releu inteligent compact cu o iesire si functie integrata de masurare a puterii, proiectat pentru controlul de la distanta al iluminatului, aparatelor electrice, sistemelor de incalzire si altor consumatori. Poate functiona local in reteaua WiFi, prin interfata web integrata, sau in scenarii de automatizare conectate la servicii cloud si sisteme smart home. Monitorizarea consumului in timp real ajuta la identificarea sarcinilor energofage si la optimizarea modului de utilizare a energiei electrice.

Modulul se alimenteaza la 110-240 V AC sau 24-30 V DC si are un consum propriu sub 1,2 W. Iesirea cu releu suporta o tensiune maxima de comutare de 240 V AC sau 30 V DC, cu curent maxim de 16 A la 240 V AC, respectiv 10 A la 30 V DC. Dispune de voltmetru si ampermetru AC, senzor intern de temperatura, procesor ESP-Shelly-C38F si memorie flash de 8 MB. Comunicarea se realizeaza prin WiFi 802.11 b/g/n pe banda de 2,4 GHz si Bluetooth 4.2 BLE; sunt disponibile scripting, MQTT, programari, webhooks, HTTPS, UDP, TLS, certificate personalizate si comunicare KNXnet IP.

Carcasa compacta masoara 37 x 42 x 16 mm si permite instalarea in doze standard, in spatele intrerupatoarelor, prizelor sau in alte spatii cu adancime redusa. Conectarea se face prin borne cu surub pentru alimentare, intrarea de comanda SW si iesirea O catre circuitul controlat. Bornele accepta conductori cu sectiunea intre 0,2 si 2,5 mm2, iar lungimea recomandata de dezizolare este de 6-7 mm. Pentru configurare initiala poate fi utilizata conexiunea Bluetooth, iar interfata web integrata permite setarea parametrilor si administrarea locala a dispozitivului.

Produsul include protectii la supraincalzire, supratensiune, supracurent si supraputere. Este destinat utilizarii la temperaturi ambientale intre -20 grade C si 40 grade C, umiditate relativa intre 30% si 70% si altitudini de pana la 2000 m. Pentru circuite inductive, precum transformatoare, ventilatoare, frigidere sau echipamente cu motoare, se recomanda utilizarea unui RC snubber conform schemei si instructiunilor de instalare. Montajul trebuie realizat cu alimentarea oprita, cu protectia externa a circuitului dimensionata corespunzator si de personal calificat pentru lucrari electrice.

Intrebari frecvente

Ce poate controla acest releu inteligent?

Poate controla un singur circuit electric, precum iluminat, aparate electrice, incalzire electrica sau alti consumatori compatibili cu limitele de tensiune si curent ale dispozitivului.

Poate masura consumul de energie al consumatorului conectat?

Da. Are functie integrata de monitorizare a puterii in timp real, cu voltmetru si ampermetru pentru alimentarea AC, pentru urmarirea consumului consumatorului conectat la iesire.

Este necesar un hub pentru utilizare?

Nu. Dispozitivul se conecteaza direct la reteaua WiFi si poate fi configurat prin Bluetooth sau prin interfata web integrata. Poate fi integrat ulterior in automatizari si platforme compatibile.

Unde se poate monta?

Dimensiunile compacte permit montajul in doze electrice standard, in spatele intrerupatoarelor sau prizelor, cu respectarea spatiului disponibil, a schemei de conectare si a normelor de siguranta electrica.

Ce protectii sunt integrate?

Dispune de protectie la supraincalzire, supratensiune, supracurent si supraputere. Circuitul trebuie protejat suplimentar printr-o protectie externa dimensionata corespunzator instalatiei.
