Descriere

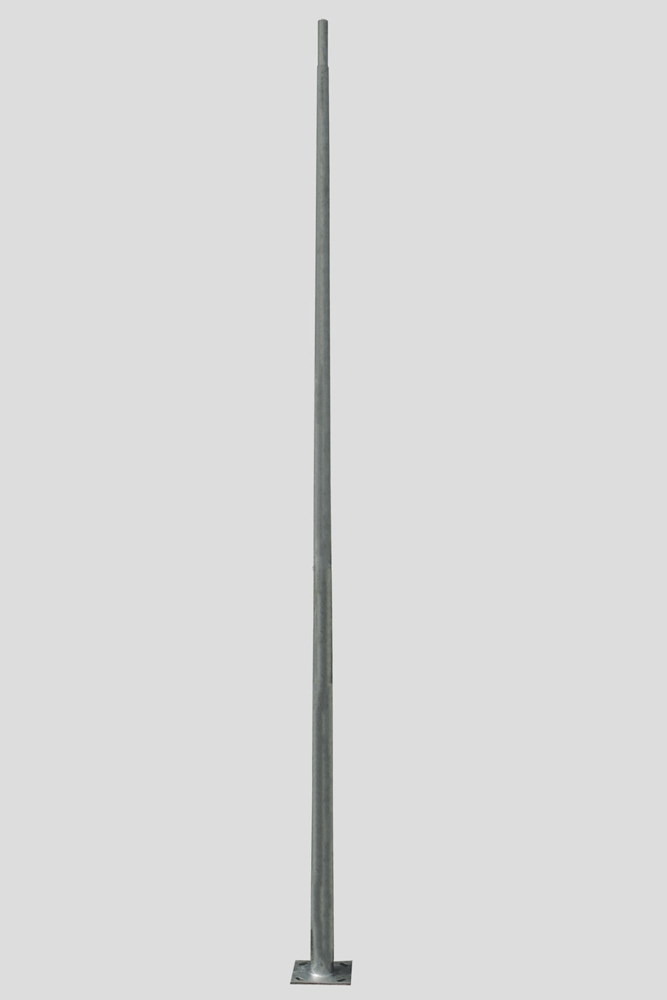

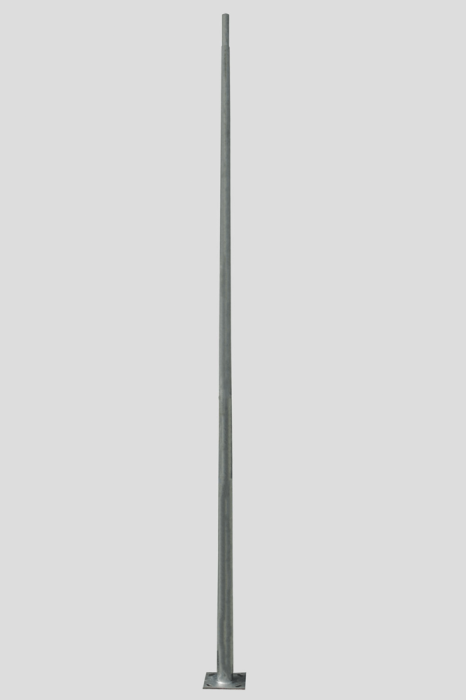

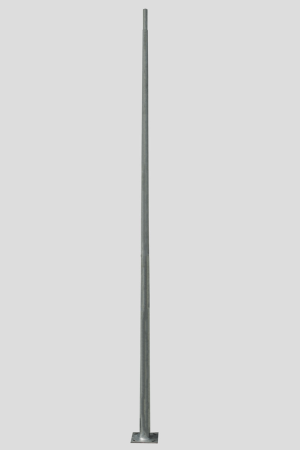

Stalpul conic rotund cu flansa este destinat sustinerii corpurilor de iluminat pentru zone exterioare, precum strazi, alei, parcuri, parcari, incinte comerciale, platforme industriale si spatii publice sau private. Constructia conica ofera un aspect uniform si este adecvata proiectelor de iluminat exterior unde sunt necesare inaltime si stabilitate pentru pozitionarea corpurilor de iluminat.

Structura este realizata din otel S235JR, conform EN 10025-2, cu grosimea materialului de 3 mm. Protectia anticoroziva este obtinuta prin galvanizare la cald, cu strat de zinc de minimum 70 microni, in conformitate cu EN ISO 1461. Stalpul are inaltimea de 10 m, diametrul bazei de 168 mm si diametrul la varf de 60 mm, fiind prevazut cu reductie la 48 mm. Flansa are dimensiunile de 320 x 320 x 14 mm, iar distanta dintre gaurile de fixare este de 226 x 226 mm.

Montajul se realizeaza cu flansa, pe fundatie prevazuta cu ancoraj. Fisa tehnica indica utilizarea a 4 buloane M20 cu lungimea de 800 mm si recomanda o fundatie cu dimensiunile de 800 x 800 x 1000 mm, cu etrieri suplimentari pentru rigidizarea armaturii. Usita de vizitare este inclusa si permite accesul la interiorul stalpului pentru operatiunile de conectare si intretinere. Sunt indicate brate de sustinere cu diametrul de 60 mm si lungimi intre 0,5 m si 1,5 m, pentru unul sau mai multe corpuri de iluminat.

Stalpul este proiectat conform EN 40-5 pentru viteze ale vantului de pana la 36 m pe secunda, in configuratia cu brat de 1 m si corp de iluminat cu masa maxima de 10 kg. Alegerea fundatiei, a bratului si a corpului de iluminat trebuie facuta in functie de conditiile reale din amplasament, inclusiv expunerea la vant si incarcarile aplicate. Montajul, impamantarea si conectarea electrica se vor executa numai de personal calificat, cu respectarea proiectului tehnic si a normelor aplicabile.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest stalp cu flansa?

Este destinat proiectelor de iluminat exterior, precum strazi, alei, parcuri, parcari, incinte comerciale, platforme industriale si zone rezidentiale.

Din ce material este realizat stalpul?

Este realizat din otel S235JR cu grosimea de 3 mm si este protejat prin galvanizare la cald, cu strat de zinc de minimum 70 microni.

Ce fundatie este recomandata pentru montaj?

Fisa tehnica recomanda o fundatie cu dimensiunile de 800 x 800 x 1000 mm si utilizarea a 4 buloane M20 cu lungimea de 800 mm.

Ce corpuri de iluminat poate sustine?

Este proiectat conform EN 40-5 pentru vant de pana la 36 m pe secunda, in configuratia cu brat de 1 m si corp de iluminat cu masa maxima de 10 kg. Configuratia finala trebuie aleasa in functie de proiect si de conditiile amplasamentului.

Are acces pentru conectarea instalatiei electrice?

Da, stalpul este prevazut cu usita de vizitare inclusa, pentru acces la operatiunile de conectare, verificare si intretinere.
