Descriere

Transformatorul de comanda monofazat este destinat alimentarii circuitelor de comanda, automatizare si auxiliare care necesita tensiune de 24 V. Este o solutie potrivita pentru tablouri electrice, panouri de automatizare, masini si instalatii unde alimentarea de la reteaua de 230 V trebuie adaptata pentru consumatori de comanda cu tensiune redusa. Constructia cu bobinaje separate contribuie la separarea electrica intre circuitul primar si cel secundar.

Puterea nominala este de 160 VA, iar puterea de scurta durata este de 0,32 kVA. Alimentarea primara este de 230 V cu priza de reglaj plus minus 5 procente, iar tensiunea nominala la iesire este de 24 V. Transformatorul este proiectat pentru frecventa de 50 pana la 60 Hz, regim de functionare 100 procente si clasa de izolatie B. Datele declarate includ randament de 87 procente, pierderi in gol de 11 W, pierderi la scurtcircuit de 16 W si tensiune relativa de scurtcircuit de 6,7 procente, valorile electrice fiind raportate la 20 grade C.

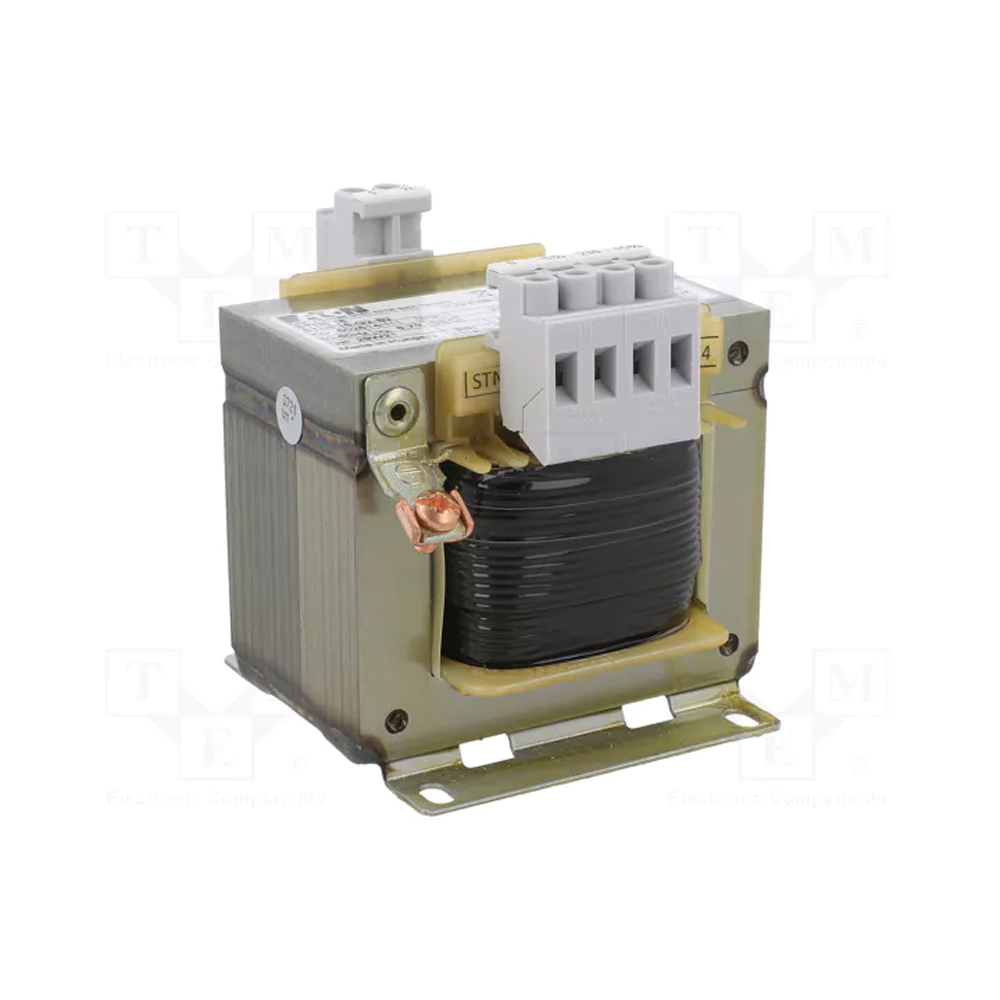

Carcasa are dimensiuni compacte de aproximativ 97 mm adancime, 85 mm latime si 91 mm inaltime, iar masa produsului este de circa 2,358 kg. Conectarea se realizeaza la borne, iar fixarea se face cu suruburi; pentru varianta de 0,16 kVA sunt prevazute fante de montaj de 4,8 x 8 mm pentru suruburi M4. La instalare trebuie pastrat spatiu pentru ventilatie, conductoarele trebuie fixate corespunzator in apropierea bornelor, iar priza primara se selecteaza in functie de tensiunea reala a retelei.

Produsul are grad de protectie IP00 si trebuie montat intr-o carcasa sau intr-un tablou adecvat, fara acces la partile active. Temperatura ambianta de functionare este intre minus 25 si plus 40 grade C. Instalarea, impamantarea si protectia la suprasarcina sau scurtcircuit trebuie realizate de personal calificat, cu respectarea sectiunii conductoarelor, a protectiilor si a reglementarilor electrice aplicabile. Sunt declarate conformitati si certificari precum CE, IEC/EN 61558-2-2, IEC/EN 60204-1, UL 506, UL 5085-1, UL 5085-2 si standarde CSA.

Intrebari frecvente

Pentru ce se utilizeaza acest transformator de comanda?

Este utilizat pentru alimentarea circuitelor de comanda, automatizare si auxiliare la 24 V, pornind de la o retea de 230 V.

Care sunt tensiunile de intrare si iesire?

Transformatorul are intrare nominala de 230 V, cu posibilitate de adaptare plus minus 5 procente prin priza primara, si iesire nominala de 24 V.

Ce putere nominala are?

Puterea nominala este de 160 VA. Puterea de scurta durata declarata este de 0,32 kVA.

Poate fi montat direct in spatiu deschis?

Nu. Gradul de protectie este IP00, astfel ca produsul trebuie instalat intr-un tablou sau intr-o carcasa care impiedica accesul la partile active.

Ce trebuie verificat inainte de punerea in functiune?

Se verifica tensiunea retelei si selectarea corecta a prizei primare, conexiunile, impamantarea, protectia la suprasarcina si scurtcircuit, precum si fixarea si ventilatia corespunzatoare in tablou.
