Descriere

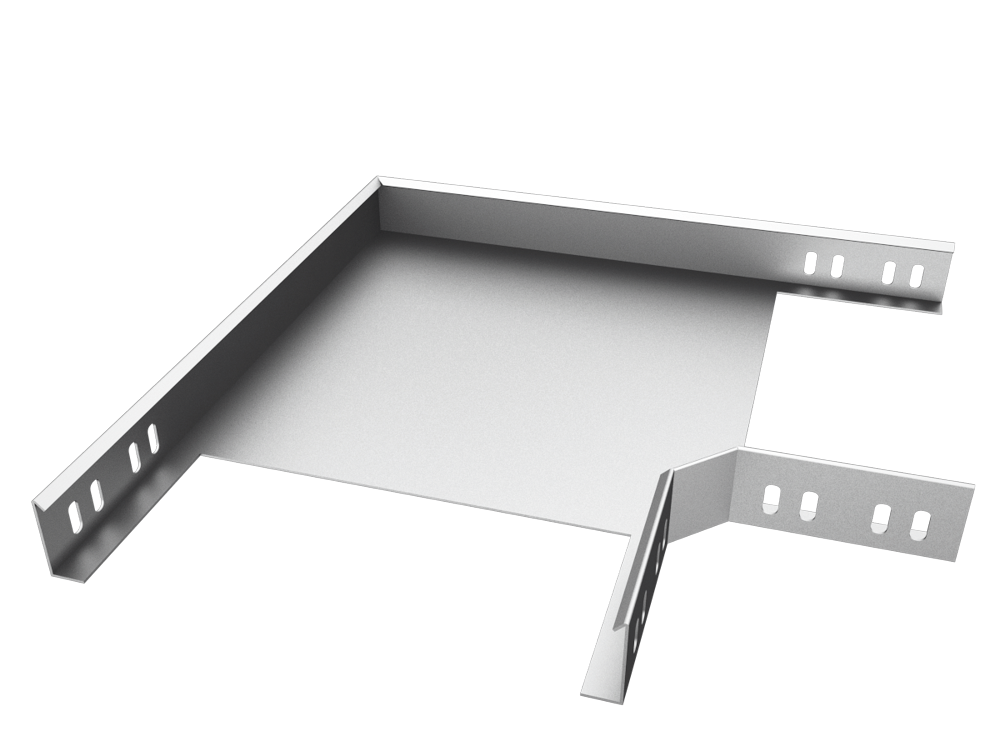

Cotul orizontal la 90° este un accesoriu pentru schimbarea directiei traseelor de cabluri executate cu jgheab metalic perforat. Se utilizeaza pentru realizarea virajelor la acelasi nivel, mentinand continuitatea mecanica a traseului si organizarea cablurilor in tablouri, spatii tehnice, hale, cladiri comerciale sau instalatii industriale.

Componenta este destinata sistemelor cu latimea de 400 mm si inaltimea lateralei de 60 mm. Este fabricata din tabla pregalvanizata cu grosimea de 1,2 mm, are masa de aproximativ 2,71 kg si este prevazuta cu perforatii de montaj de 9x18 mm. Geometria cotului este configurata pentru o schimbare de directie la 90°, cu raza indicata de 90 mm.

Montajul se realizeaza prin alinierea capetelor cotului cu jgheaburile compatibile, urmata de fixarea mecanica in punctele de prindere. Pentru asamblare se recomanda utilizarea seturilor de suruburi cu dimensiunea M6 sau M8, alese in functie de configuratia sistemului si de cerintele proiectului. Fixarile trebuie stranse uniform, astfel incat imbinarile sa ramana stabile si traseul sa fie corect sustinut.

Produsul trebuie instalat pe o structura de sustinere dimensionata corespunzator greutatii cablurilor si conditiilor de exploatare. Verificati compatibilitatea dimensionala cu jgheabul utilizat, respectati distantele dintre suporti prevazute in proiect si evitati supraincarcarea traseului. Pentru instalatii electrice, realizati legaturile de echipotentializare si impamantare conform cerintelor tehnice aplicabile sistemului.

Intrebari frecvente

Pentru ce se foloseste un cot orizontal de 400x60 mm?

Se foloseste pentru schimbarea directiei cu 90° a unui traseu de cabluri realizat cu jgheab metalic perforat cu latimea de 400 mm si inaltimea de 60 mm.

Din ce material este realizat cotul?

Este realizat din tabla pregalvanizata cu grosimea de 1,2 mm, pentru utilizare in sisteme de sustinere si organizare a cablurilor.

Ce elemente de fixare sunt recomandate la montaj?

Pentru asamblarea cu jgheaburile compatibile se pot utiliza seturi de suruburi M6 sau M8, selectate conform configuratiei traseului si cerintelor proiectului.

Este necesara verificarea compatibilitatii cu jgheabul existent?

Da. Inainte de montaj trebuie verificata compatibilitatea dimensionala a latimii de 400 mm, a inaltimii de 60 mm si a sistemului de perforatii cu elementele deja instalate.

Unde poate fi utilizat acest accesoriu?

Poate fi utilizat in trasee de cabluri pentru instalatii electrice din cladiri comerciale, industriale, tehnice sau rezidentiale, atunci cand este montat pe suporturi dimensionate corespunzator.
