Descriere

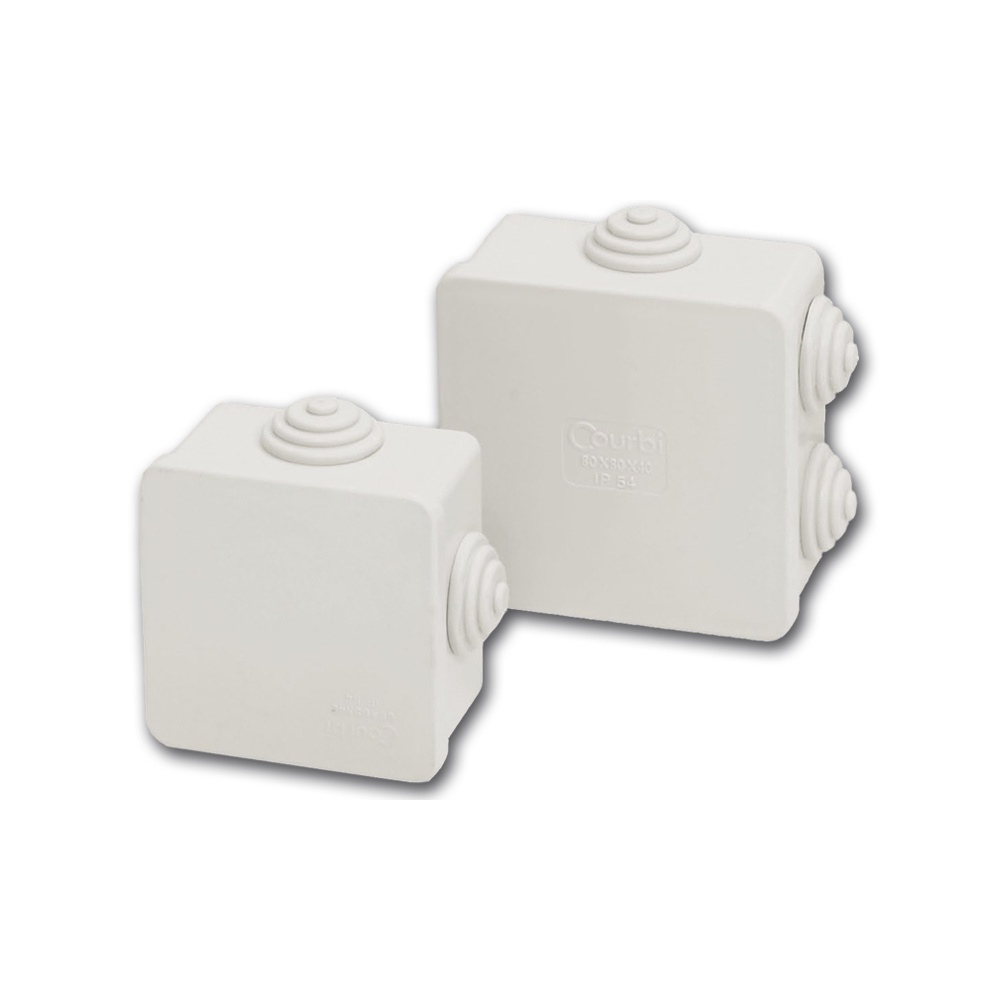

Doza etansa patrata este destinata realizarii conexiunilor, derivatiilor sau prelungirilor in instalatii electrice. Este potrivita pentru montaj aparent pe perete, in proiecte rezidentiale si industriale, pentru circuite de alimentare, iluminat, automatizari, telecomunicatii sau sisteme CCTV. Finisajul alb permite integrarea discreta in spatii tehnice, cladiri comerciale sau instalatii interioare si exterioare protejate.

Modelul are dimensiunea nominala de 100x100 mm si dimensiuni exterioare de 105x105x50 mm. Carcasa este prevazuta cu capac fixat prin insurubare cu suruburi din plastic si asigura grad de protectie IP55. Fisa tehnica indica rezistenta dielectrica de 400 V, interval de utilizare intre -15 grade C si +60 grade C, rezistenta la radiatii UV, substante chimice si foc cu proprietati de autostingere. Produsul este testat la fir incandescent la 850 grade C si este indicat ca fiind conform cerintelor RoHS.

Introducerea cablurilor se realizeaza prin intrari flexibile, cu diametrul de 29 mm, compatibile cu tuburi cu diametre exterioare de 16, 20 sau 25 mm. Pentru montaj, se fixeaza mai intai baza dozei pe o suprafata stabila, se introduc cablurile sau tuburile prin intrarile necesare, apoi se efectueaza conexiunile cu borne adecvate aplicatiei. Capacul se inchide prin insurubare dupa verificarea asezarii corecte a cablurilor si a etanseitatii intrarilor utilizate.

Gradul IP55 contribuie la protectia impotriva patrunderii prafului in cantitati daunatoare si a jeturilor de apa din orice directie, atunci cand doza este montata corect si toate trecerile sunt etansate corespunzator. Instalarea si conexiunile trebuie realizate cu alimentarea electrica oprita, de personal calificat, cu respectarea normativelor aplicabile si a sectiunii conductoarelor utilizate. Nu se recomanda perforarea sau modificarea necontrolata a carcasei, deoarece poate reduce nivelul de protectie al ansamblului.

Intrebari frecvente

Care sunt dimensiunile dozei etanse patrate?

Dimensiunea nominala este de 100x100 mm, iar dimensiunile exterioare indicate sunt 105x105x50 mm.

Ce grad de protectie are doza?

Doza are grad de protectie IP55, cu conditia montajului corect si a etansarii corespunzatoare a tuturor intrarilor utilizate.

Ce tip de montaj permite aceasta doza?

Este destinata montajului aparent, aplicat pe perete, pentru realizarea conexiunilor si derivatiilor electrice.

Ce diametre de tub pot fi utilizate la intrari?

Intrarile flexibile sunt prevazute pentru tuburi cu diametre exterioare de 16, 20 sau 25 mm.

Poate fi folosita la exterior?

Da, poate fi utilizata la exterior in limitele protectiei IP55, daca este instalata corect, capacul este inchis ferm, iar intrarile neutilizate sau trecerile cablurilor sunt etansate corespunzator.
