Descriere

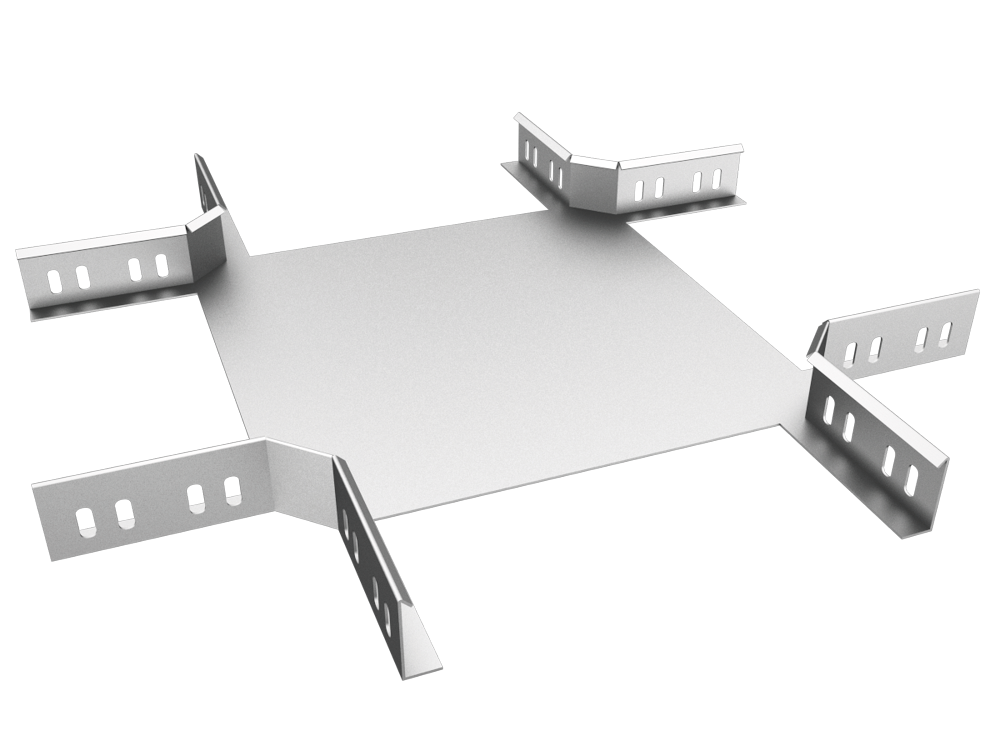

Piesa cruce este un accesoriu pentru organizarea si distribuirea traseelor de cabluri in instalatii electrice, de automatizare, date sau curenti slabi. Forma sa permite realizarea unei intersectii in patru directii, astfel incat traseul cu jgheab metalic perforat sa poata fi extins ordonat catre mai multe zone ale instalatiei.

Dimensiunea nominala este de 300x40 mm: latimea traseelor conectate este de 300 mm, iar inaltimea laterala este de 40 mm. Piesa este realizata din tabla de otel cu grosimea de 1 mm si are protectie prin pregalvanizare, adecvata utilizarii in sisteme de management al cablurilor. Masa indicata pentru o piesa este de aproximativ 1,98 kg.

Montajul se realizeaza prin alinierea celor patru capete ale piesei cu jgheaburile compatibile ca latime si inaltime, apoi prin fixarea mecanica in punctele de prindere ale sistemului. Pentru o instalare corecta, se recomanda folosirea elementelor de imbinare compatibile cu traseul, precum si verificarea continuitatii mecanice si a pozitionarii suportilor in raport cu incarcarea cablurilor.

Produsul trebuie utilizat exclusiv ca element de traseu pentru cabluri, fara depasirea capacitatii de incarcare stabilite pentru ansamblul format din jgheaburi, console si accesorii. Inainte de punerea in functiune, muchiile, imbinarile, fixarile si protectia la pamant a sistemului metalic trebuie verificate de personal calificat, conform cerintelor proiectului electric.

Intrebari frecvente

Pentru ce se foloseste o piesa cruce la jgheabul metalic?

Se foloseste pentru a realiza o intersectie si o ramificare in patru directii a traseului de cabluri, mentinand continuitatea si organizarea instalatiei.

Cu ce dimensiune de jgheab este compatibila aceasta piesa?

Este destinata traseelor cu latimea nominala de 300 mm si inaltimea laterala de 40 mm.

Care este grosimea materialului?

Piesa este realizata din tabla de otel cu grosimea de 1 mm.

Cum se monteaza piesa cruce?

Se aliniza cu cele patru jgheaburi compatibile si se fixeaza cu elemente de imbinare adecvate sistemului de trasee de cabluri. Montajul trebuie verificat in functie de incarcarea si configuratia instalatiei.

Este potrivita pentru instalatii industriale?

Da, poate fi utilizata in trasee de cabluri pentru aplicatii comerciale si industriale, daca este integrata intr-un sistem dimensionat corect pentru sarcina si conditiile de montaj.
