Descriere

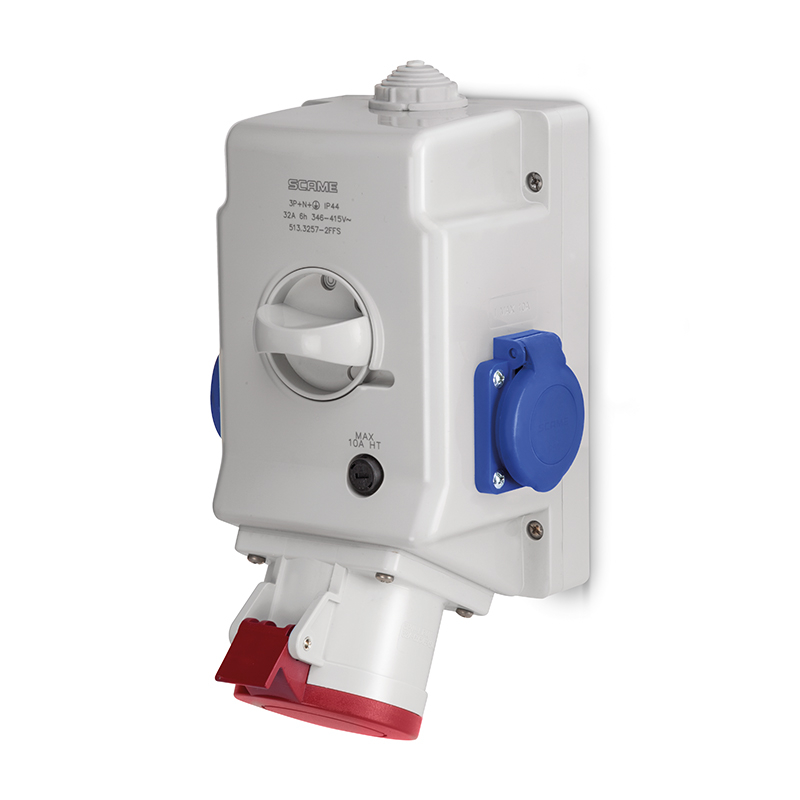

Priza aplicata combinata este destinata alimentarii echipamentelor trifazate in instalatii industriale, ateliere, zone tehnice si aplicatii temporare sau permanente unde este necesara o conexiune IEC 60309. Constructia combina o iesire industriala inclinata cu o priza de uz casnic standard german, oferind o solutie compacta pentru conectarea echipamentelor de forta si a consumatorilor auxiliari de joasa putere.

Configuratia electrica este 3P+N+E, cu 5 poli, curent nominal de 32A si tensiune nominala de 346-415V AC. Produsul este compatibil cu retele de 50Hz si 60Hz, iar pozitia de ceas 6h si culoarea rosie permit identificarea rapida a configuratiei conform sistemului IEC 60309. Priza casnica integrata este de tip standard german fara obturator si beneficiaza de protectie prin siguranta fuzibila temporizata de 10A, cu format 5x20 mm.

Montajul se realizeaza aplicat, pe o suprafata stabila si adecvata. Conectarea conductoarelor se face prin borne cu surub, iar intrarea pentru cablu este M32x1,5. Corpul include intrare filetata deschisa pentru cablu si manson filetat din cauciuc, furnizat pentru ghidarea si protectia cablului la intrare. Iesirea industriala are configuratie inclinata, pentru o organizare practica a conexiunii in teren.

Carcasa este realizata din termoplastic, contactele sunt din CuZn, iar rezistenta mecanica este clasificata IK08. Gradul de protectie este IP44/IP54, pentru utilizare in medii unde poate exista expunere la stropi de apa si particule. Produsul este declarat conform EN IEC 60309-1, EN IEC 60309-2 si EN IEC 60309-4, precum si Directivei pentru joasa tensiune 2014/35/EU. Fiind o priza fara obturator, utilizarea si instalarea trebuie verificate in raport cu cerintele nationale aplicabile si executate de personal calificat.

Intrebari frecvente

Ce tip de alimentare suporta aceasta priza aplicata?

Este destinata retelelor trifazate cu configuratie 3P+N+E, la 346-415V AC, 50Hz sau 60Hz, cu curent nominal de 32A si pozitie de ceas 6h.

Priza casnica integrata este protejata?

Da. Priza de uz casnic standard german este protejata cu o siguranta fuzibila temporizata de 10A, in format 5x20 mm.

Cum se realizeaza conectarea cablului?

Conectarea se realizeaza prin borne cu surub. Intrarea pentru cablu este M32x1,5, iar produsul include manson filetat din cauciuc pentru trecerea cablului.

Poate fi utilizata in exterior?

Are protectie IP44/IP54 si rezistenta mecanica IK08, fiind potrivita pentru medii tehnice cu expunere la praf si stropi de apa. Montajul trebuie realizat conform conditiilor instalatiei si cerintelor nationale aplicabile.

Are obturatoare de protectie la priza casnica?

Nu. Priza casnica este de tip standard german fara obturator. Inainte de montaj si utilizare trebuie verificate cerintele si restrictiile legale aplicabile la nivel national.
