Descriere

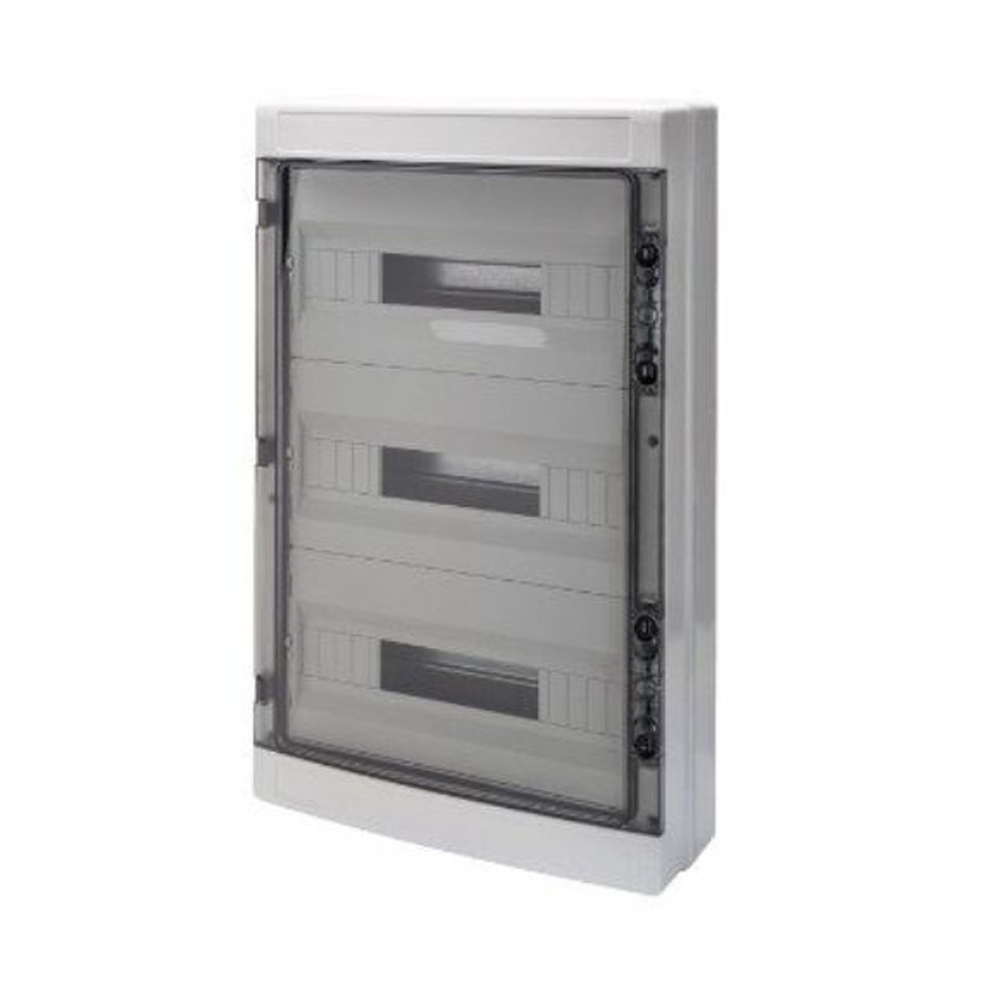

Tabloul electric aplicat este o carcasa modulara etansa pentru realizarea si protejarea tablourilor de distributie. Dispune de 54 module DIN, organizate pe 3 randuri a cate 18 module, fiind potrivit pentru instalatii cu mai multe circuite de protectie, comanda sau distributie. Usa transparenta fumurie permite verificarea vizuala a aparatajului montat fara deschiderea tabloului, iar finisajul gri RAL 7035 se integreaza usor in spatii tehnice, cladiri rezidentiale, comerciale si industriale.

Carcasa are grad de protectie IP65 impotriva patrunderii prafului si apei si rezistenta la impact IK09. Dimensiunile exterioare sunt 410 x 655 x 140 mm. Tensiunea nominala este de 400 V, curentul nominal este de 125 A, iar puterea disipabila este de 66 W. Izolatia este din clasa II conform IEC 61140, iar tensiunea de izolatie este de 1000 V conform EN 62208, atat pentru curent alternativ, cat si pentru curent continuu.

Montajul se realizeaza aplicat pe perete, cu aparataj modular compatibil cu standardul EN 50022. Configuratia de 3 x 18 module ajuta la distribuirea ordonata a intreruptoarelor automate, protectiilor diferentiale, contactorilor, releelor si altor dispozitive modulare. Panourile si ramele sunt detasabile pentru a simplifica operatiunile de cablare, iar usa poate fi demontata si permite deschidere de pana la 180 de grade. Pentru montaj si configurare se pot utiliza accesorii compatibile pentru fixare, organizarea cablurilor, separare interna si obturarea pozitiilor modulare neutilizate.

Materialul carcasei este fara halogeni, conform EN 60754-2. Produsul este testat la fir incandescent la 650 grade C si la termopresiune cu bila la 70 grade C, iar intervalul de temperatura de functionare este intre -25 si +60 grade C. Instalarea, echiparea cu aparataj si conectarea conductoarelor trebuie efectuate de personal calificat, cu alimentarea electrica intrerupta si cu respectarea normelor aplicabile, a sectiunilor de cablu admise si a gradului de protectie necesar la punctele de intrare ale cablurilor.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 54 module DIN, dispuse pe 3 randuri a cate 18 module.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP65 si rezistenta mecanica la impact IK09.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 410 x 655 x 140 mm.

Este potrivit pentru montaj pe perete?

Da, este proiectat pentru montaj aplicat pe perete si pentru echipare cu aparataj modular compatibil EN 50022.

Care este curentul nominal al tabloului?

Curentul nominal declarat este de 125 A, iar tensiunea nominala este de 400 V.
