Descriere

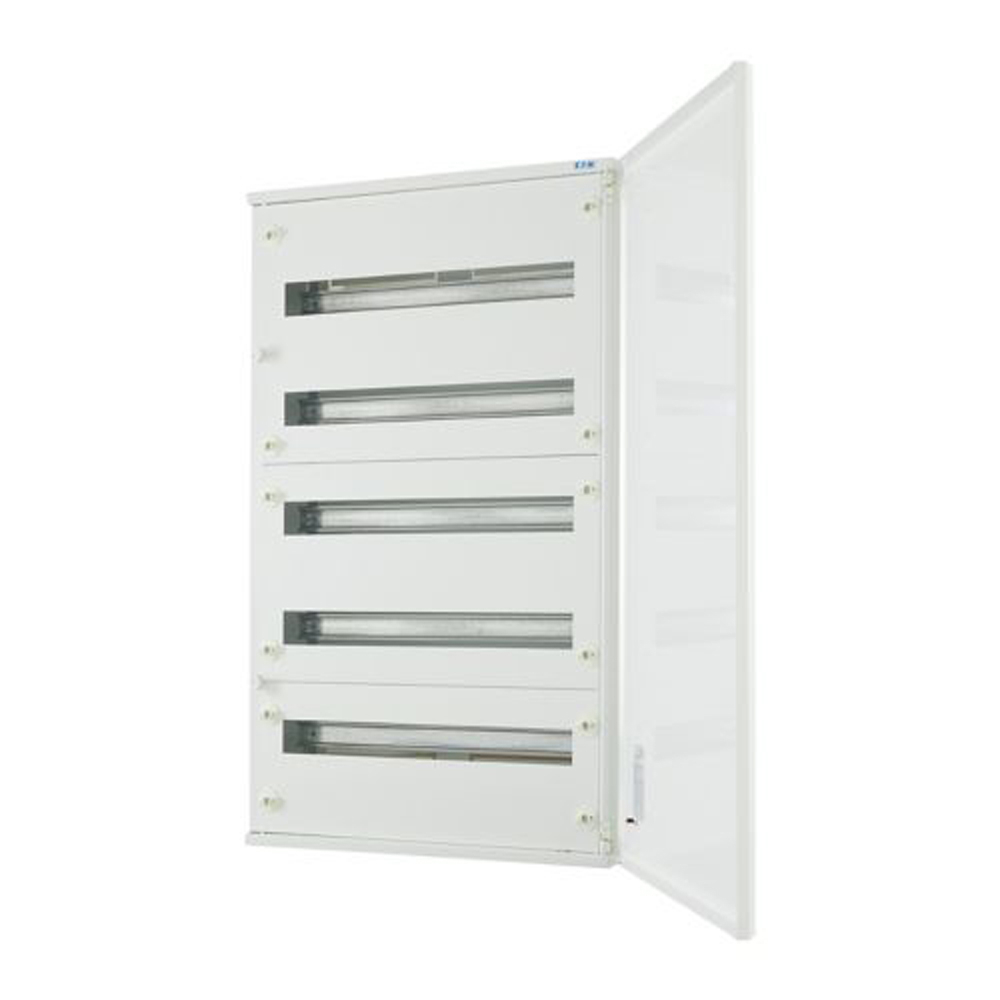

Tabloul de distributie metalic este destinat organizarii si protejarii aparatajului modular in instalatii electrice rezidentiale extinse, comerciale sau tertiare. Configuratia cu 120 module ofera spatiu generos pentru disjunctoare, intreruptoare diferentiale, protectii la supratensiune, contactoare, relee si alte echipamente montabile pe sina DIN. Constructia este pentru montaj aparent, cu usa plina si finisaj alb RAL 9016.

Tabloul dispune de 5 randuri, fiecare cu cate 24 module, si este livrat complet cu carcasa, usa cu sistem de inchidere rotativ, cadru cu sine DIN, panouri frontale, flanse de trecere a cablurilor in partea superioara si borne pentru conductorul neutru si conductorul de protectie. Carcasa, usa si panourile frontale sunt realizate din tabla de otel vopsita in camp electrostatic cu pulbere de poliester, iar cadrul pentru sinele DIN este din otel zincat. Distanta dintre sinele DIN este de 150 mm.

Din punct de vedere electric, tabloul este proiectat pentru tensiune nominala de pana la 415 V AC, la 50 sau 60 Hz, si tensiune nominala de izolatie de 415 V AC. Curentul nominal maxim admis este de 125 A sau 160 A, in functie de intrerupatorul general utilizat. Echiparea bornelor permite conectarea pentru N a 2 conductori de 25 mm2 si 9 conductori de 16 mm2, iar pentru PE a 2 conductori de 25 mm2 si 58 conductori de 16 mm2. Puterea maxima disipata de aparatajul integrat este de 117 W la temperatura ambianta de 35 grade C.

Gradul de protectie este IP30 conform EN 60529, fiind recomandata utilizarea in spatii interioare uscate, ferite de praf excesiv, apa si agenti corozivi. Produsul este conform cu cerintele RoHS si standardele IEC EN 61439 1, IEC EN 61439 3 si IEC EN 62208. Montajul, dimensionarea protectiilor, conectarea conductoarelor si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea electrica oprita.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are o capacitate totala de 120 module, distribuite pe 5 randuri a cate 24 module fiecare.

Este potrivit pentru montaj aparent?

Da. Este un tablou proiectat pentru montaj aparent pe perete.

Ce elemente sunt incluse in echiparea tabloului?

Echiparea include carcasa, usa plina, cadru cu sine DIN, panouri frontale, flanse pentru trecerea cablurilor si borne pentru conductorul neutru si conductorul de protectie.

Ce grad de protectie are tabloul?

Gradul de protectie este IP30, ceea ce il recomanda pentru instalare in interior, in spatii uscate si protejate de apa sau praf excesiv.

Care este tensiunea nominala admisa?

Tabloul este proiectat pentru tensiune nominala de pana la 415 V AC, la 50 sau 60 Hz.
