Descriere

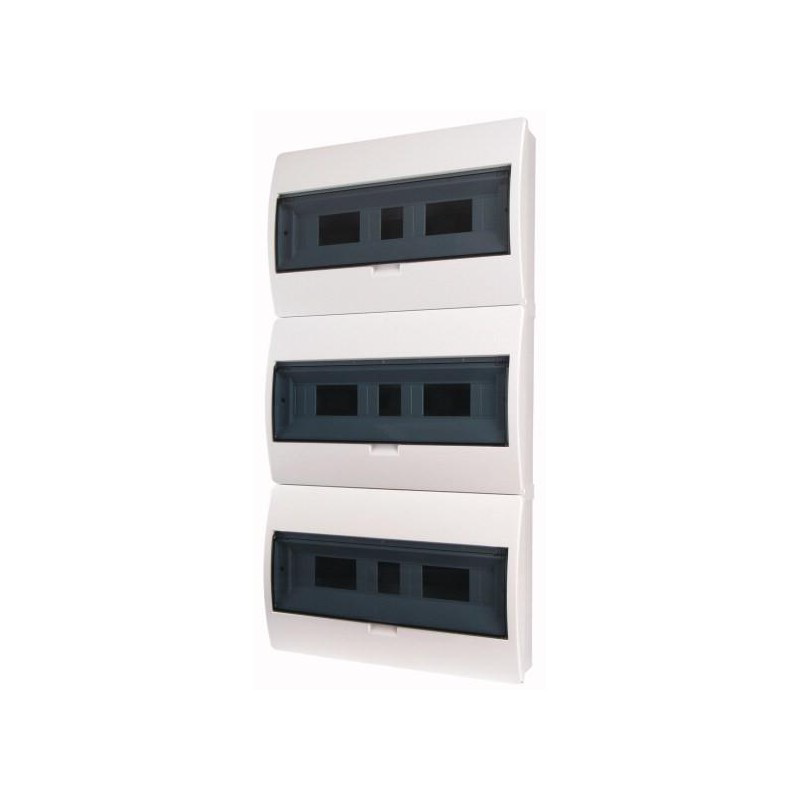

Tabloul electric este o carcasa de distributie pentru instalatii electrice interioare, proiectata pentru montaj aparent pe perete. Ofera spatiu pentru 54 de module, organizate pe 3 randuri a cate 18 module, fiind potrivit pentru realizarea tablourilor de sigurante din locuinte, birouri, spatii comerciale sau alte aplicatii de distributie de joasa tensiune. Usa transparenta permite verificarea vizuala a aparatajului modular fara deschiderea tabloului.

Carcasa este realizata din ABS, in culoare alb semnal RAL 9003, si are grad de protectie IP40, clasa II de protectie prin izolatie totala si rezistenta la impact IK05. Tabloul este destinat utilizarii la interior, la o tensiune nominala de 400 V AC si frecventa de 50 Hz. Respecta cerintele EN 62208 si este conform RoHS. Materialul izolant este verificat la incalzire anormala si foc intern la 850 grade C. Dimensiunile declarate sunt 795 x 415 x 105 mm, iar greutatea este de 4,6 kg.

Montajul se realizeaza aparent, pe suprafata peretelui. Interiorul este prevazut cu sine DIN pentru fixarea aparatajului modular si cu borne cu surub pentru conductorul de protectie si conductorul neutru. Intrarea cablurilor se face prin zonele metrice amplasate in partea superioara si inferioara a carcasei. Adancimea interioara este de 90 mm, iar adancimea de montaj declarata este de 70 mm. Configuratia declarata pentru bornele PE si N este 3 x 18 mm2 x 10 mm2 pentru fiecare tip de borna.

Produsul se utilizeaza exclusiv la interior, in intervalul de temperatura ambientala de la -20 grade C la 70 grade C. Gradul IP40 asigura protectie impotriva corpurilor solide, dar nu indica protectie la apa, astfel ca tabloul nu este recomandat pentru expunere directa la umezeala sau intemperii. Dimensionarea aparatajului, verificarea incalzirii in exploatare, calculul curentilor de scurtcircuit si realizarea conexiunilor trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 54 de module, distribuite pe 3 randuri a cate 18 module.

Este potrivit pentru montaj aparent?

Da. Carcasa este proiectata pentru montaj aparent pe perete si include sine DIN pentru aparataj modular.

Ce grad de protectie are?

Are grad de protectie IP40 si este destinat utilizarii la interior. Nu este proiectat pentru expunere directa la apa sau intemperii.

Ce tip de usa are tabloul?

Este prevazut cu o usa transparenta, inchisa, care permite inspectarea vizuala a aparatajului instalat.

La ce tensiune poate fi utilizat?

Tensiunea nominala declarata este de 400 V AC, la frecventa de 50 Hz.
