Descriere

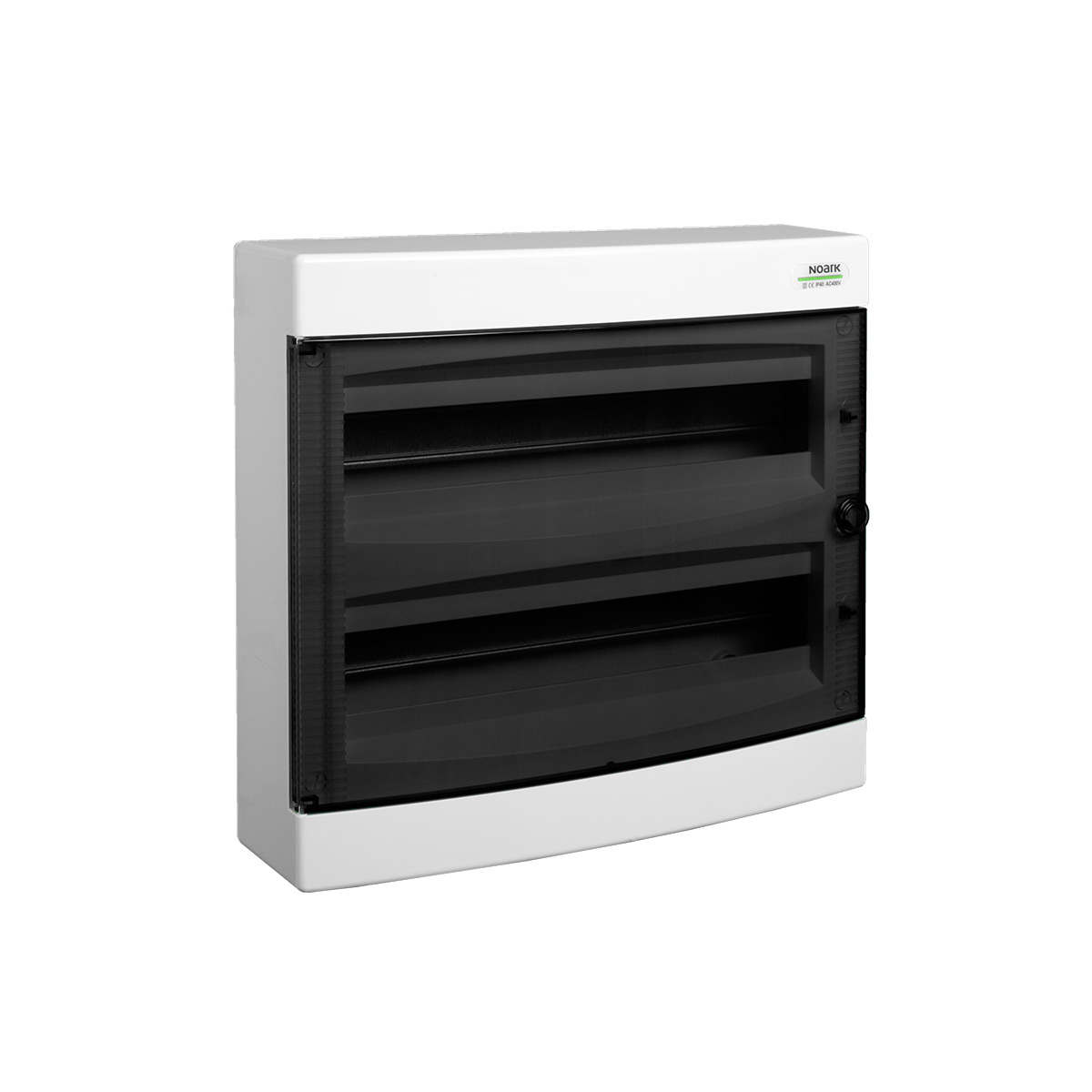

Acest tablou electric aparent din plastic este destinat organizarii si protejarii aparatajului modular din instalatii electrice rezidentiale si aplicatii generale de interior. Configuratia cu doua randuri ofera spatiu pentru pana la 36 de module, fiind potrivita pentru montarea disjunctoarelor, intreruptoarelor diferentiale, protectiilor la supratensiune si a altor aparate modulare compatibile cu sina DIN. Usa transparenta permite verificarea vizuala rapida a aparatajului montat, fara deschiderea tabloului.

Tabloul are montaj aparent, 2 randuri a cate 18 spatii modulare, carcasa din plastic si usa inchisa, transparenta. Dimensiunile exterioare sunt de 361 mm inaltime, 396 mm latime si 112 mm adancime. Carcasa este alba, in nuanta RAL 9003, are grad de protectie IP40 si este prevazuta cu sine DIN. Este conceput pentru tensiune nominala de utilizare de 400 V AC, frecventa de 50 Hz si clasa de protectie II, conform standardului EN 60670-1.

Pachetul include carcasa, usa, sinele DIN pentru aparataj, bornele pentru nul si protectie, masca frontala cu decupari pentru module, obturatoare pentru spatiile neutilizate si materialele necesare fixarii. Montajul se realizeaza pe perete, pe o suprafata stabila si plana, iar aparatajul modular se fixeaza pe sinele DIN din interior. Pozitiile ramase libere trebuie acoperite cu obturatoarele incluse pentru mentinerea unei finisari corecte a panoului frontal.

Gradul de protectie IP40 recomanda utilizarea tabloului in spatii interioare uscate, ferite de apa, praf fin in cantitate mare, socuri mecanice puternice si agenti corozivi. Conexiunile electrice, alegerea protectiilor si punerea in functiune trebuie realizate de personal calificat, cu alimentarea intrerupta. Inainte de exploatare, verificati fixarea pe perete, strangerea conductorilor in borne si montarea completa a capacelor de protectie.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are doua randuri a cate 18 spatii modulare, pentru o capacitate totala de 36 module.

Ce este inclus in pachet?

Sunt incluse carcasa, usa transparenta, sinele DIN, bornele pentru nul si protectie, masca frontala, obturatoarele pentru pozitiile neutilizate si materialele de montaj.

Poate fi utilizat la exterior?

Nu este recomandat pentru exterior sau zone expuse direct la apa. Gradul de protectie IP40 il face adecvat pentru instalatii interioare, in spatii uscate.

Ce tip de aparataj se poate monta in tablou?

Este destinat aparatajului modular care se monteaza pe sina DIN, precum disjunctoare, intreruptoare diferentiale, protectii la supratensiune si alte componente pentru distributie electrica.

Care sunt dimensiunile exterioare?

Tabloul are 361 mm inaltime, 396 mm latime si 112 mm adancime.
