Descriere

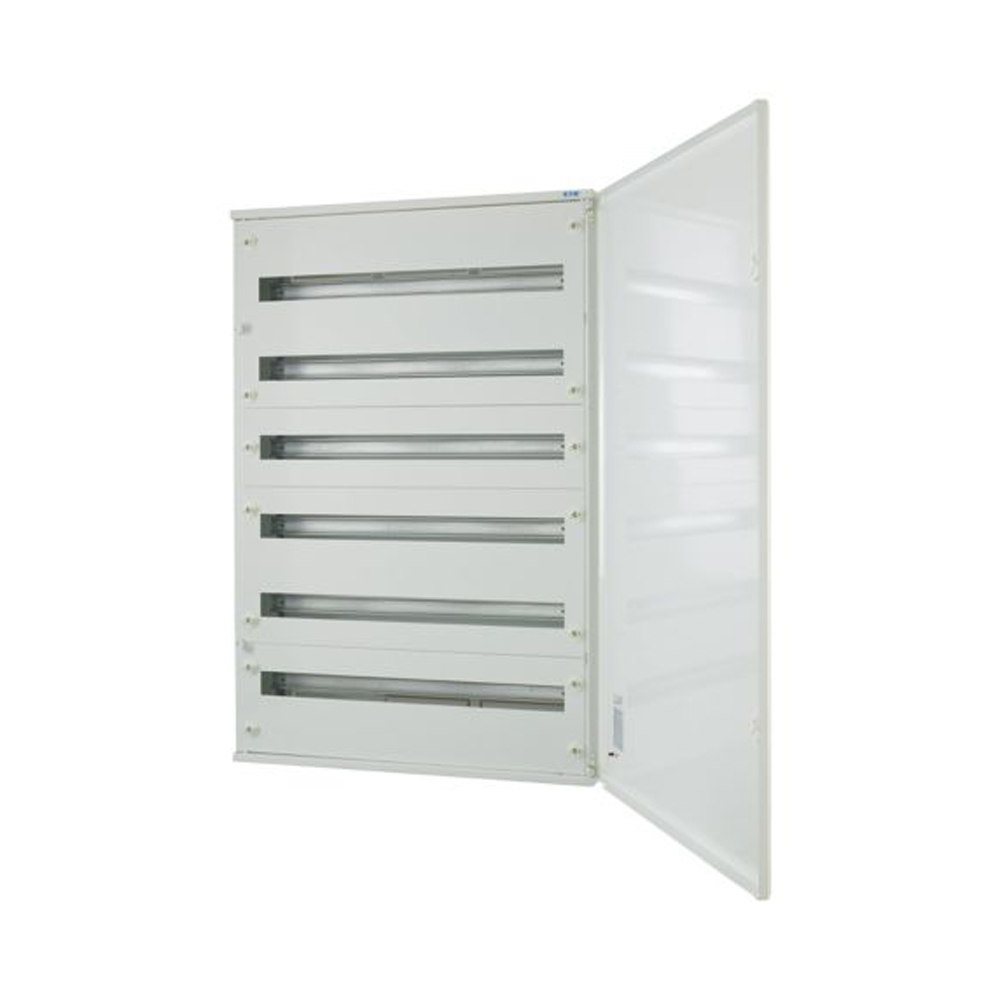

Tabloul metalic aparent este destinat realizarii distributiei electrice in cladiri rezidentiale, comerciale sau aplicatii tehnice de interior. Capacitatea mare de echipare il recomanda pentru proiecte care necesita organizarea centralizata a intreruptoarelor automate, protectiilor diferentiale, releelor, contactorilor si a altor aparate modulare pe sina DIN.

Constructia ofera 6 randuri cu cate 33 module, pentru un total de 198 module. Carcasa este realizata din otel, are finisaj alb RAL 9016 si usa opaca. Dimensiunile exterioare sunt 1050 x 705 x 140 mm, iar adancimea interioara este de 131 mm. Gradul de protectie este IP30, iar distanta dintre randuri este de 150 mm.

Montajul se realizeaza aparent, pe perete, in spatii interioare. Tabloul este prevazut cu sine DIN pentru instalarea aparatajului modular si permite pozitionarea ordonata a circuitelor pe cele 6 randuri. Inainte de fixare, se va verifica rezistenta suportului, accesul pentru cablare, spatiul necesar deschiderii usii si traseele de intrare ale conductoarelor.

Produsul este destinat instalatiilor de interior si trebuie utilizat in limitele gradului IP30, fara expunere directa la apa, praf in exces sau conditii corozive. Echiparea, conectarea conductoarelor si verificarea continuitatii protectiei trebuie executate de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea proiectului electric, a normelor aplicabile si a instructiunilor aparatajului instalat. Familia de tablouri respecta cerintele EN 62208, EN 61439-2 si EN 61439-3.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate de 198 module, distribuite pe 6 randuri a cate 33 module fiecare.

Este potrivit pentru montaj aparent?

Da. Este proiectat pentru montaj aparent pe perete, in spatii interioare.

Ce dimensiuni are tabloul?

Dimensiunile exterioare sunt 1050 x 705 x 140 mm, iar adancimea interioara este de 131 mm.

Poate fi montat la exterior?

Nu este recomandat pentru expunere directa la exterior. Gradul de protectie IP30 il face adecvat pentru instalatii de interior, ferite de apa si praf excesiv.

Are sine DIN pentru aparataj modular?

Da. Tabloul este prevazut cu sine DIN pentru montarea aparatajului modular.
