Descriere

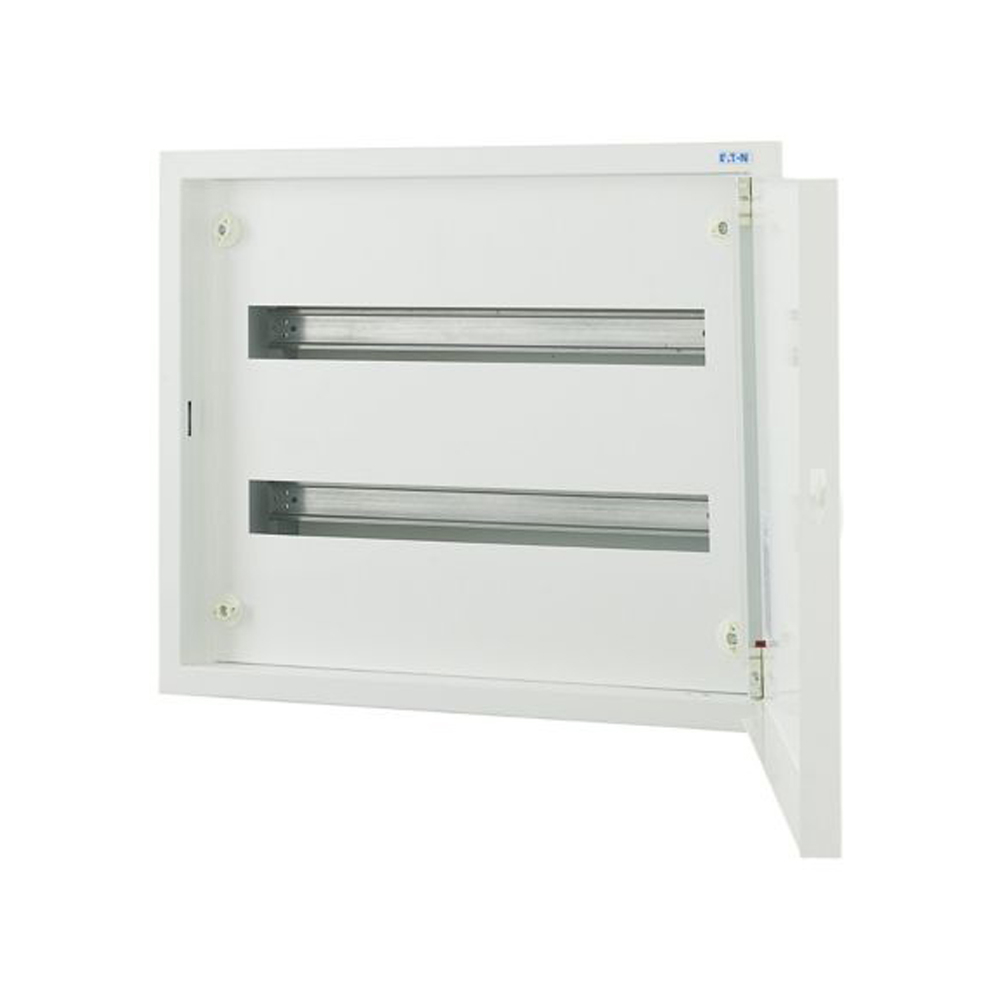

Acest tablou metalic este destinat realizarii distributiilor electrice de joasa tensiune in instalatii rezidentiale, comerciale sau tertiare. Constructia pentru montaj incastrat permite integrarea ordonata a aparatajului modular in perete, fiind potrivita pentru organizarea circuitelor de iluminat, prize, protectie si comanda. Configuratia are 48 module, repartizate pe 2 randuri a cate 24 module, si este prevazuta cu usa plina din otel.

Carcasa este realizata din tabla de otel si are finisaj alb RAL 9016. Dimensiunile exterioare sunt 600 mm latime, 480 mm inaltime si 140 mm adancime, iar masa produsului este de 9,4 kg. Gradul de protectie este IP30, iar echipamentul este in clasa de protectie I. Produsul este conform RoHS si este certificat conform IEC EN 62208, IEC EN 61439 1 si IEC EN 61439 3.

Montajul se realizeaza incastrat, in golul pregatit in perete, cu respectarea dimensiunilor de instalare si a accesului necesar pentru cablare si operatiuni ulterioare. Structura este proiectata pentru aparataj modular montat pe sine DIN, iar dispunerea pe doua randuri ajuta la separarea clara a circuitelor. Pentru o executie corecta, conductoarele trebuie rutate, fixate si etichetate astfel incat accesul la aparatajul de protectie sa ramana facil.

Instalarea, echiparea si verificarea tabloului trebuie efectuate numai de personal calificat, cu alimentarea intrerupta. Gradul IP30 este destinat utilizarii la interior, in spatii uscate si protejate, fara expunere directa la apa, praf excesiv sau socuri mecanice peste conditiile normale de exploatare. Alegerea aparatajului, a sectiunilor conductoarelor, a protectiilor si a legaturilor de impamantare se face in functie de proiectul electric si de normele aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 48 module, organizate pe 2 randuri a cate 24 module.

Este potrivit pentru montaj incastrat?

Da, constructia este destinata montajului incastrat in perete, cu aparataj modular montat pe sine DIN.

Ce grad de protectie are?

Tabloul are grad de protectie IP30 si este recomandat pentru utilizare la interior, in spatii uscate si protejate.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 600 mm latime, 480 mm inaltime si 140 mm adancime.

Ce tip de usa are?

Este echipat cu usa plina realizata din otel.
