Descriere

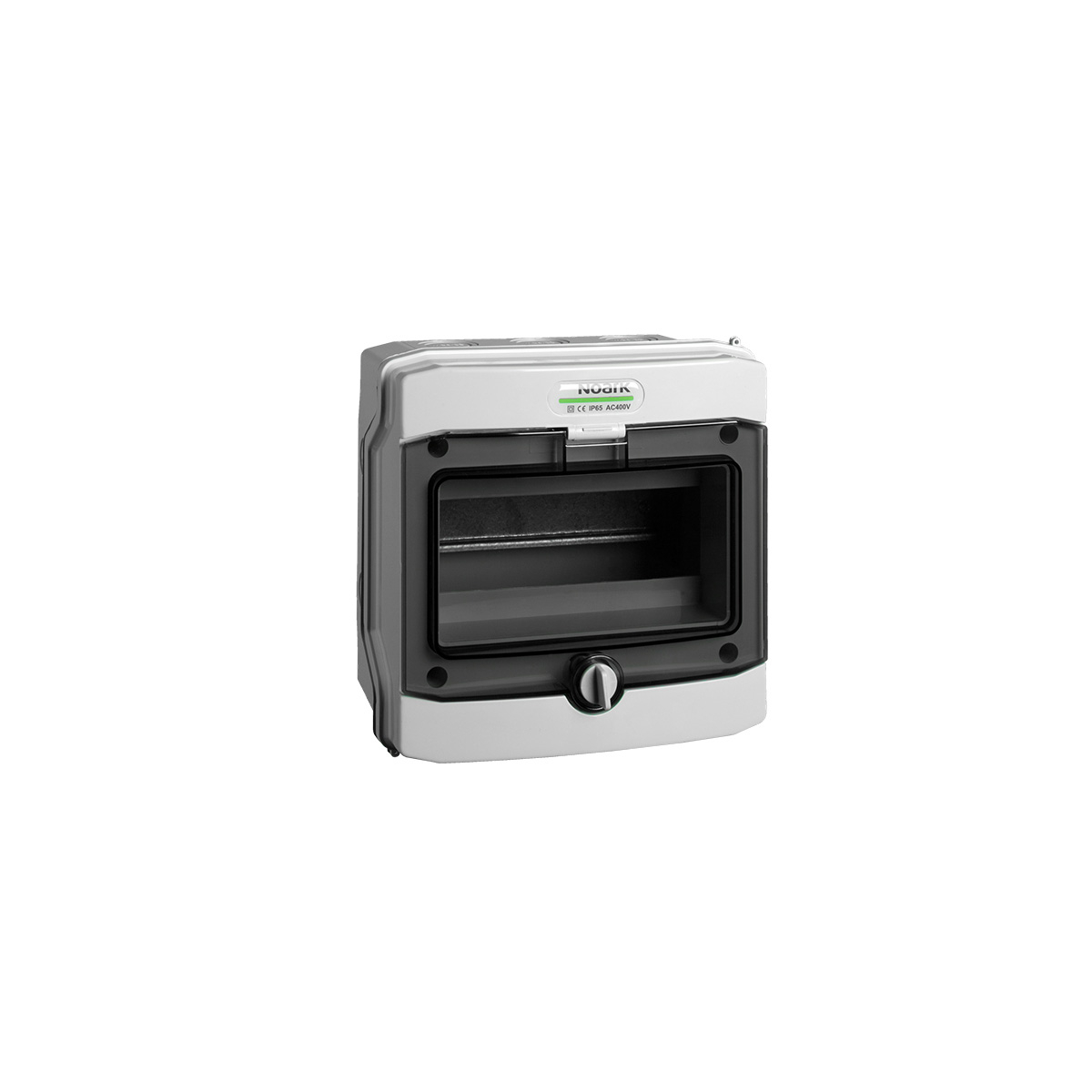

Tabloul electric din plastic este conceput pentru montaj aparent si organizarea aparatajului modular in instalatii electrice rezidentiale, comerciale sau industriale. Configuratia cu un rand si 8 module ofera o solutie compacta pentru protectii, comanda si distributie, iar usa transparenta permite verificarea vizuala a aparatajului fara deschiderea tabloului. Gradul de protectie IP65 recomanda utilizarea sa in zone unde este necesara protectie ridicata impotriva patrunderii prafului si apei.

Constructia este realizata din plastic, in culoare alba RAL 9003, cu usa inchisa si transparenta. Tabloul are dimensiunile de 201 x 202 x 120 mm, este prevazut cu sina DIN si suporta o tensiune nominala de utilizare de 400 V AC, curent nominal de 63 A si frecventa de 50 Hz. Produsul este testat conform EN 60670-1, are clasa de protectie II, trece testul cu fir incandescent la 650 grade C si permite o disipare maxima a puterii de 13 W pentru aparatajul instalat, la temperatura ambianta de 30 grade C.

Pachetul include carcasa, usa, sina sau sinele DIN pentru aparataj, borne N plus PE, capac frontal cu decupaje pentru aparate, masca pentru spatiile neutilizate si materiale de montaj. Se fixeaza aparent pe o suprafata stabila, apoi aparatajul modular se monteaza pe sina DIN. Bornele pentru nul si protectie faciliteaza organizarea conductoarelor din tablou, iar capacele pentru spatiile libere contribuie la obtinerea unui front ordonat.

Montajul, cablarea si verificarea instalatiei trebuie efectuate de personal calificat, cu alimentarea electrica oprita. Pentru mentinerea protectiei IP65, se recomanda utilizarea unor intrari de cablu adecvate, etansarea corecta a traseelor si mentinerea usii inchise in exploatare. Nu trebuie depasite valorile nominale ale tabloului sau limita de disipare termica specificata pentru aparatajul montat.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are un singur rand si capacitate pentru 8 module de aparataj modular.

Este potrivit pentru montaj aparent?

Da. Constructia este destinata montajului aparent pe perete sau pe o suprafata stabila.

Ce grad de protectie are?

Are grad de protectie IP65, pentru protectie ridicata impotriva prafului si apei atunci cand este montat si etansat corespunzator.

Ce include pachetul?

Pachetul include carcasa, usa transparenta, sina DIN, borne N plus PE, capac frontal cu decupaje, masca pentru spatiile neutilizate si materiale de montaj.

Care sunt valorile electrice nominale?

Tensiunea nominala de utilizare este 400 V AC, curentul nominal este 63 A, iar frecventa nominala este 50 Hz.
