Descriere

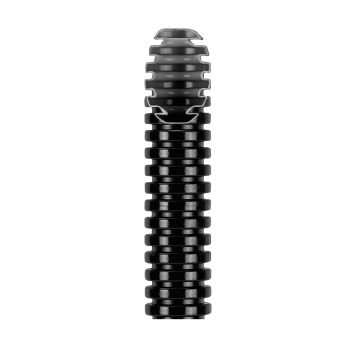

Tubul flexibil corrugat din PVC este destinat realizarii traseelor de protectie pentru conductoare si cabluri in instalatii electrice sau de transmisie date. Culoarea neagra permite identificarea vizuala a circuitelor, iar constructia pliabila faciliteaza urmarirea traseelor prin pereti, pardoseli si plafoane. Se livreaza la colac de 100 m si nu este echipat cu fir de tragere.

Produsul are diametrul exterior de 20 mm, cu toleranta declarata de -0,3 mm, si diametrul interior util de minimum 14 mm. Este clasificat 3321 conform standardelor EN 61386-1 si EN 61386-22: clasa 3 la compresiune, corespunzatoare unei rezistente de 750 N, clasa 3 la impact, corespunzatoare unei energii de 2 J, si clasa 2 la rezistenta la indoire, pentru conducta pliabila. Materialul este PVC, cu proprietati de izolare electrica.

Tubul este potrivit pentru montaj incastrat in pardoseli, pereti si tavane, precum si pentru instalare in plafoane false sau pardoseli flotante. Pentru o pozare corecta, traseul se stabileste inaintea inchiderii structurii, iar taierea se face curat, fara deformarea capetelor. La trecerile, prelungirile sau terminatiile traseului se utilizeaza accesorii compatibile, dimensionate pentru diametrul de 20 mm.

Din punct de vedere al sigurantei, tubul are comportament fara propagare a flacarii, rezistenta de izolatie de 100 Mohm la 500 V timp de 1 minut si rigiditate dielectrica de 2000 V la 50 Hz timp de 15 minute. A obtinut testul cu fir incandescent la 960 grade C. Gradul de protectie la patrunderea corpurilor solide si a apei este 0 fara accesorii; cu cuplaj compatibil din gama dedicata, protectia la patrunderea corpurilor solide este declarata la nivel 4. Instalarea trebuie efectuata conform proiectului electric si normelor aplicabile, evitand utilizarea produsului ca protectie etansa la apa fara componentele corespunzatoare.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit tubul flexibil de 20 mm?

Este potrivit pentru protectia cablurilor si conductoarelor in instalatii electrice si trasee de date, in special la montaj incastrat in pereti, pardoseli, tavane, plafoane false si pardoseli flotante.

Tubul include fir de tragere pentru cabluri?

Nu. Tubul este furnizat fara fir de tragere, astfel ca introducerea cablurilor se realizeaza cu o sarma sau o unealta de tragere adecvata.

Ce rezistenta mecanica are tubul?

Are rezistenta medie la compresiune, de 750 N, si rezistenta medie la impact, de 2 J, conform clasificarii 3321.

Care este diametrul interior al tubului?

Diametrul exterior este de 20 mm, iar diametrul interior util declarat este de minimum 14 mm. Inainte de pozare, se recomanda verificarea gradului de umplere al traseului in functie de sectiunea si numarul cablurilor.

Poate fi utilizat fara accesorii in zone cu umezeala?

Nu trebuie considerat etans la apa atunci cand este montat fara accesorii, deoarece protectia la patrunderea apei este declarata la nivel 0 fara componente de etansare.
