Descriere

Acest cablu solar preasamblat este destinat realizarii sau extinderii conexiunilor de curent continuu dintre modulele fotovoltaice si echipamentele din instalatie. Configuratia cu un conector MC4 tata si un conector MC4 mama permite continuarea unei legaturi existente cu conectori de acelasi tip, fara operatii suplimentare de sertizare la capetele cablului.

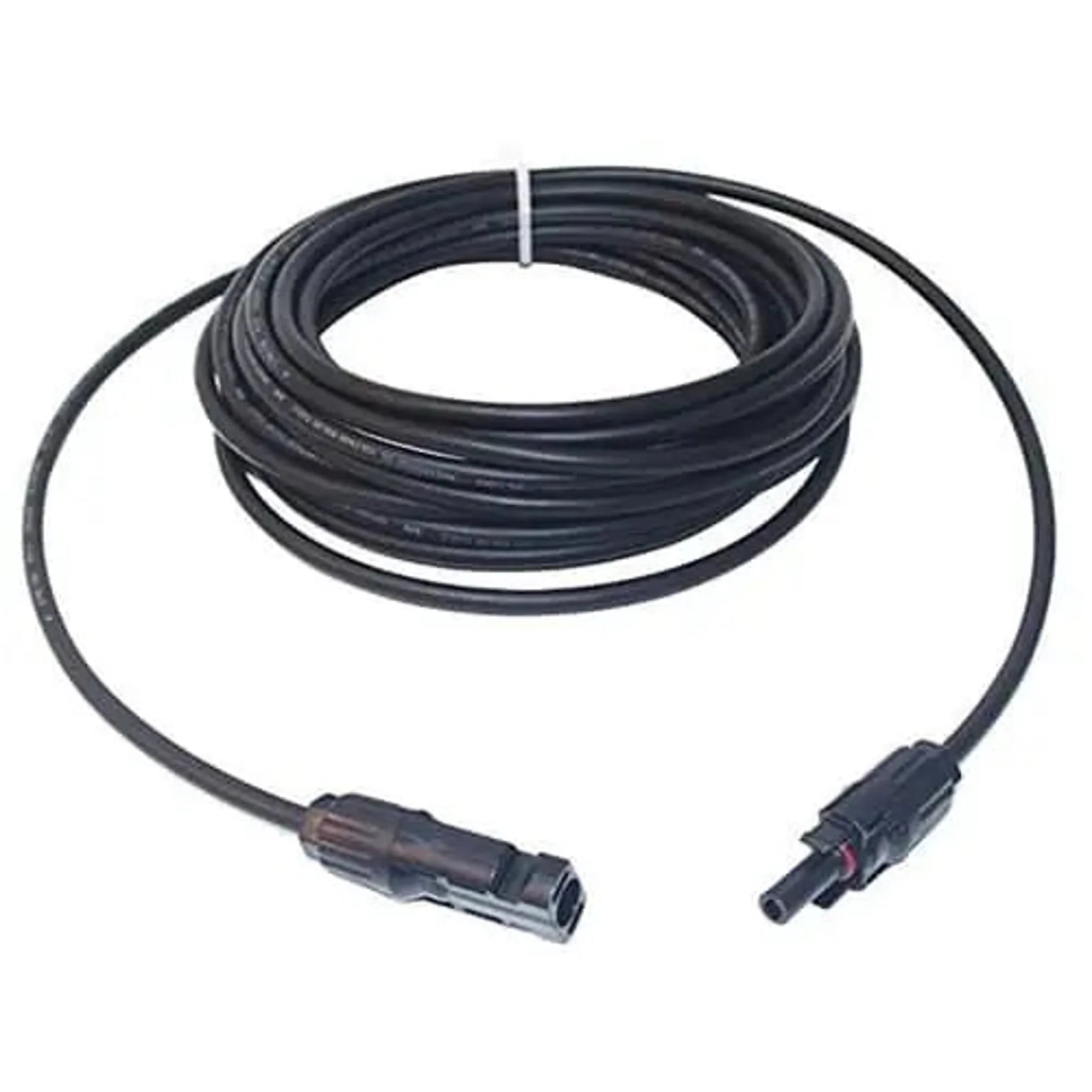

Lungimea nominala este de 10 m, iar sectiunea conductorului este de 6 mm2. Cablul este echipat din fabrica cu conectori MC4 tata si mama de tip PV ST01. Aceste caracteristici il recomanda pentru trasee fotovoltaice DC unde este necesara o extensie cu sectiune mai mare fata de cablurile solare uzuale de 4 mm2.

La montaj, se verifica polaritatea marcata in instalatia fotovoltaica si compatibilitatea fizica a conectorilor utilizati. Conectorii se introduc complet pana la blocarea mecanica, iar traseul cablului trebuie fixat astfel incat sa fie protejat impotriva frecarii, muchiilor taioase, tensiunii mecanice si deteriorarilor accidentale. Pentru extinderea ambelor polaritati ale unui string sunt necesare cabluri configurate corespunzator pentru plus si minus.

Lucrarile pe partea DC a sistemului fotovoltaic trebuie executate numai dupa aplicarea procedurilor de siguranta specifice. Modulele pot produce tensiune atunci cand sunt expuse la lumina, de aceea se recomanda izolarea circuitului prin echipamente DC adecvate si verificarea absentei tensiunii inainte de interventie. Sectiunea cablului, curentul admis, tensiunea stringului si protectiile trebuie dimensionate de un instalator calificat conform proiectului instalatiei.

Intrebari frecvente

Ce lungime si ce sectiune are cablul solar?

Cablul are lungimea de 10 m si sectiunea conductorului de 6 mm2.

Ce conectori sunt montati pe cablu?

Este livrat preasamblat cu un conector MC4 tata si un conector MC4 mama, tip PV ST01.

Pentru ce poate fi utilizat acest cablu?

Poate fi utilizat pentru realizarea sau extinderea conexiunilor DC dintre panouri fotovoltaice si restul echipamentelor din sistem, atunci cand configuratia instalatiei este compatibila.

Este necesara sertizarea conectorilor la montaj?

Nu, conectorii sunt montati din fabrica. La instalare trebuie verificata polaritatea, cuplarea completa a conectorilor si dimensionarea corecta a circuitului DC.

Pot conecta orice conector de tip MC4?

Se recomanda verificarea compatibilitatii fizice si electrice a conectorilor din instalatie. Pentru siguranta si fiabilitate, nu se combina conectori incompatibili sau deteriorati.
