Descriere

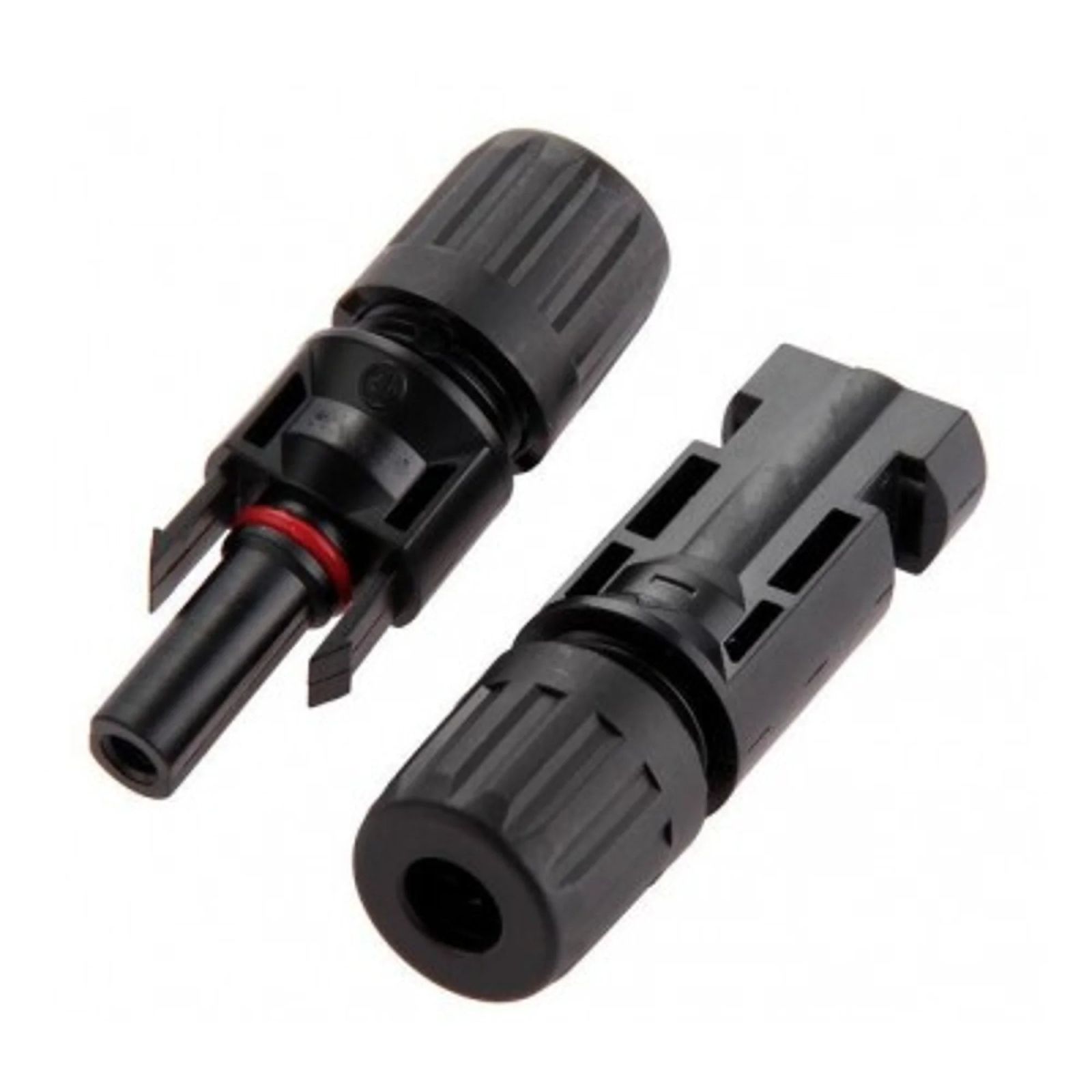

Aceasta pereche de conectori solari este destinata terminarii cablurilor fotovoltaice cu interfata MC4. Pachetul contine un conector tata si un conector mama, necesari pentru realizarea unei conexiuni complete intre module, cabluri de extensie sau trasee DC catre echipamentele sistemului fotovoltaic. Este o alegere potrivita pentru cabluri confectionate la dimensiune, inlocuirea unui capat deteriorat sau adaptarea unui traseu existent.

Configuratia confirmata este MC4, cu 1 conector tata si 1 conector mama. Conectorii sunt prevazuti pentru sertizare si asamblare pe cablu solar, formand dupa cuplare o conexiune mecanica blocata specifica interfetei MC4. Produsul este destinat utilizarii in circuite fotovoltaice si se incadreaza in categoria accesoriilor pentru cabluri si conectica PV.

Montajul presupune pregatirea corecta a cablului fotovoltaic, sertizarea contactului potrivit pe conductor si asamblarea completa a componentelor conectorului. Se recomanda utilizarea unei prese de sertizat compatibile cu contactele MC4 si respectarea instructiunilor echipamentelor din instalatie. Inainte de conectare trebuie verificata polaritatea cablurilor, precum si cuplarea ferma a celor doua parti ale conectorului.

Interventiile asupra cablurilor solare trebuie realizate numai cu circuitul izolat si fara sarcina. Nu deconectati conectori MC4 atunci cand circuitul DC este activ, deoarece poate aparea arc electric. Pentru o conexiune sigura si durabila, montajul trebuie efectuat de personal calificat, iar sertizarea, izolarea si etanseitatea ansamblului trebuie verificate inainte de punerea in functiune.

Intrebari frecvente

Ce contine pachetul de conectori solari MC4?

Pachetul contine o pereche formata dintr-un conector MC4 tata si un conector MC4 mama.

Pentru ce se foloseste aceasta pereche de conectori?

Se foloseste la terminarea cablurilor fotovoltaice, confectionarea cablurilor la dimensiune, repararea capetelor de cablu sau prelungirea traseelor dintre componentele unui sistem PV.

Este necesara o unealta speciala pentru montaj?

Da. Pentru sertizarea corecta a contactelor se recomanda folosirea unei prese compatibile cu conectori MC4. Montajul trebuie realizat cu circuitul izolat si cu polaritatea verificata inainte de conectare.

Pot deconecta conectorii cand panourile produc energie?

Nu. Conectorii nu trebuie deconectati sub sarcina. Circuitul de curent continuu trebuie izolat inainte de orice interventie pentru a reduce riscul aparitiei arcului electric.

Este potrivit pentru cabluri confectionate la dimensiune?

Da. Perechea este destinata asamblarii pe cablu fotovoltaic pentru realizarea de conexiuni MC4 tata si mama pe trasee PV personalizate.
