Descriere

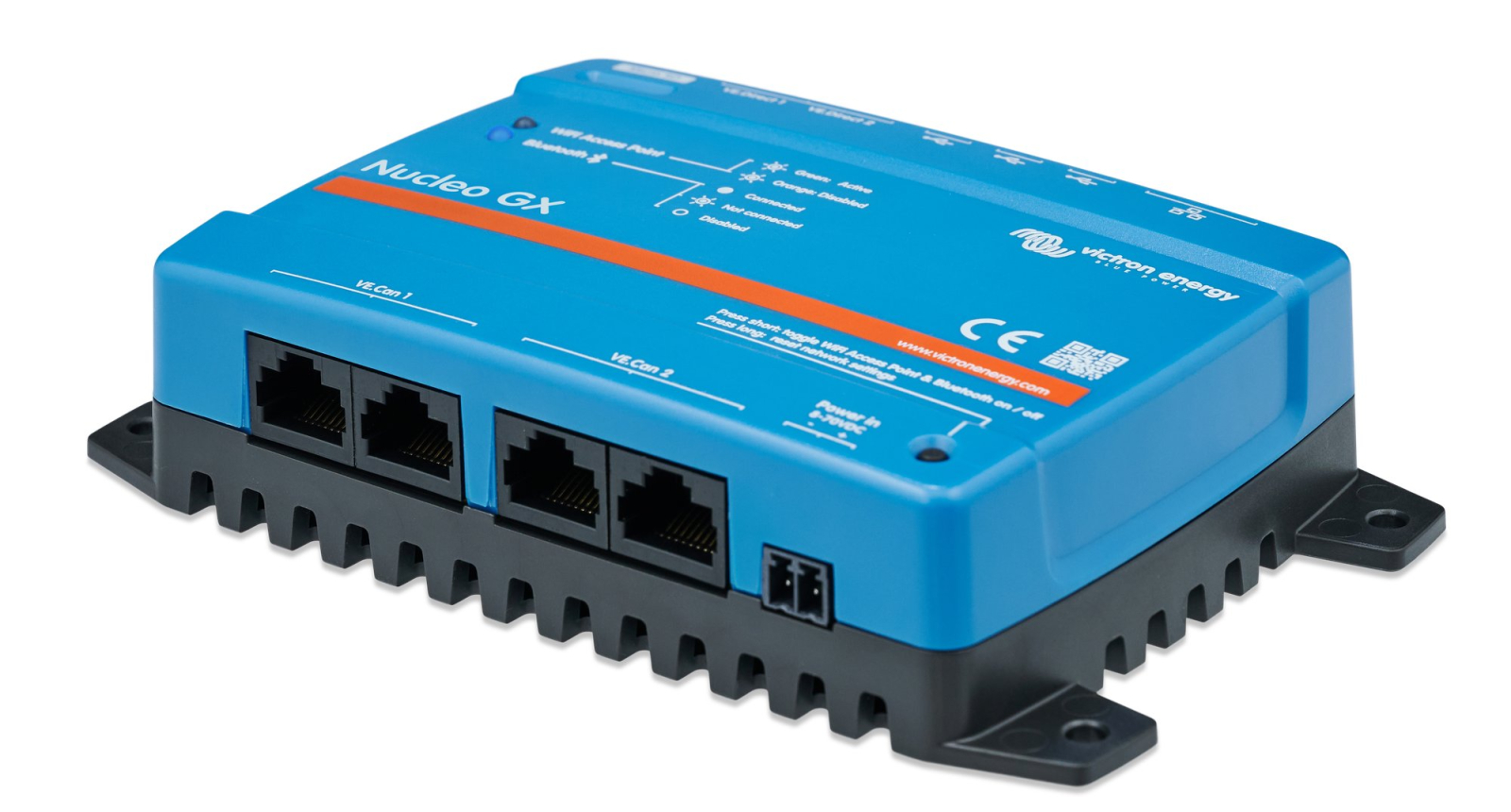

Nucleo GX este un centru de comunicare compact, de inalta performanta, destinat monitorizarii si controlului centralizat al unui sistem energetic. Platforma ruleaza Venus OS si afiseaza in timp real informatii despre baterie, consum, productie fotovoltaica, generator sau retea. Este o alegere potrivita pentru sisteme ESS si aplicatii off grid construite in jurul echipamentelor din seria RS, oferind configurare locala si administrare de la distanta prin consola web, aplicatie sau platforma de monitorizare.

Alimentarea se realizeaza la 8 pana la 70 V DC. Echipamentul dispune de 2 porturi VE Direct izolate, doua interfete VE Can, dintre care una izolata si una neizolata, Ethernet, WiFi si Bluetooth Smart. Sunt disponibile 3 porturi USB A, cu curent total combinat de maximum 1,5 A la 5 V, precum si slot pentru card microSD SDHC de pana la 32 GB. Procesorul quad core permite conectarea a pana la 25 de dispozitive prin VE Direct si USB, cu posibilitatea integrarii unui numar mai mare de echipamente prin VE Can.

Montajul se poate face pe perete sau pe sina DIN de 35 mm prin utilizarea unui adaptor compatibil, disponibil separat. Dimensiunile carcasei sunt de 78 x 154 x 48 mm, fara conectori si accesorii de montaj. Pachetul include cablu de alimentare cu siguranta integrata si papuci M8 pentru conectare la baterie sau bara DC, precum si doua terminatoare VE Can. Pentru configurare initiala si acces local se pot utiliza Ethernet, WiFi, punctul de acces WiFi integrat, Bluetooth Smart, browserul web sau un dispozitiv Android folosit ca afisaj WiFi GX.

Modelul nu include din constructie interfete I O analogice sau digitale, relee, port VE Bus ori iesire HDMI. Aceste functii pot fi extinse, dupa necesitati, cu accesorii USB compatibile pentru interfata VE Bus, intrari si iesiri sau monitorizarea rezervoarelor. Gradul de protectie este IP20, iar temperatura de operare este intre minus 20 si plus 50 grade C, fiind necesara instalarea intr-un tablou sau spatiu interior uscat si protejat. Conectarea trebuie realizata cu alimentarea oprita, respectand polaritatea, protectia prin siguranta si instructiunile de instalare ale sistemului.

Intrebari frecvente

Ce rol are Nucleo GX intr-un sistem energetic?

Functioneaza ca centru de comunicare, monitorizare si control. Poate afisa parametri precum starea bateriei, consumul, productia fotovoltaica si sursele de alimentare, permitand acces local sau de la distanta.

Ce interfete de comunicare sunt disponibile?

Echipamentul are 2 porturi VE Direct izolate, 2 interfete VE Can, Ethernet, WiFi, Bluetooth Smart, 3 porturi USB A si slot pentru card microSD SDHC de maximum 32 GB.

Poate fi montat pe sina DIN?

Da. Se poate monta pe perete sau pe sina DIN de 35 mm, insa pentru montajul pe sina este necesar un adaptor DIN compatibil, disponibil separat.

Are relee si intrari I O integrate?

Nu. Modelul nu are din constructie relee, intrari analogice, intrari digitale sau port VE Bus. Extinderea acestor functii se poate face cu accesorii USB compatibile.

In ce conditii trebuie instalat?

Are protectie IP20 si este destinat instalarii in interior, intr-un spatiu uscat si protejat. Temperatura de functionare este intre minus 20 si plus 50 grade C.
