Descriere

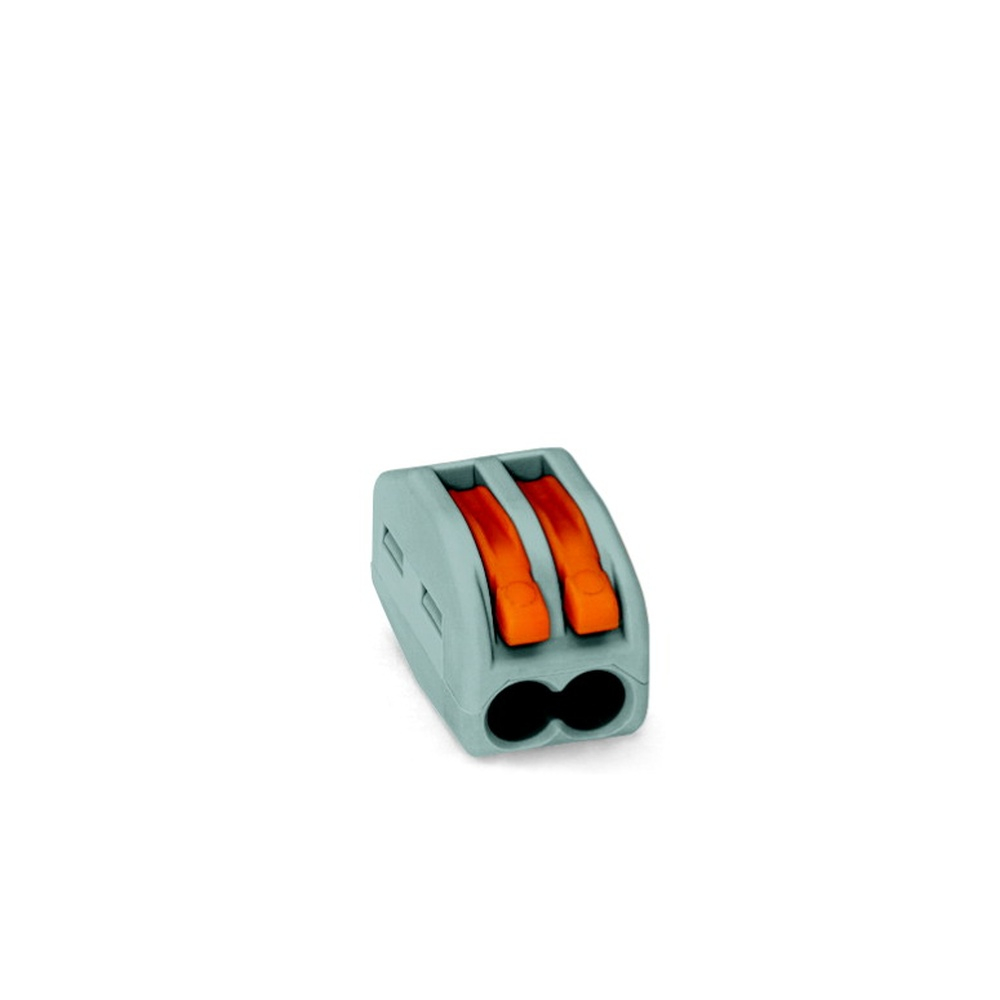

Clema de legatura cu 2 poli este o solutie pentru realizarea conexiunilor electrice demontabile intre doi conductori. Mecanismul cu parghii permite introducerea, fixarea si eliberarea conductorului fara suruburi, fiind potrivit pentru lucrari de instalatii electrice, corpuri de iluminat, doze de derivatie, tablouri si interventii de mentenanta. Carcasa gri si parghiile de actionare portocalii faciliteaza identificarea vizuala in timpul montajului.

Conectorul utilizeaza tehnologia de conexiune cu arc si este prevazut cu 2 puncte de conectare pentru un singur potential electric. Este compatibil cu conductori din cupru si aluminiu: conductori rigizi si multifilari cu sectiuni intre 0.08 si 2.5 mm2, precum si conductori flexibili cu sectiuni intre 0.08 si 4 mm2. Tensiunea nominala este de 400 V, curentul nominal este de 32 A, iar tensiunea nominala de impuls este de 4 kV, conform incadrarii pentru categoria de supratensiune II si gradul de poluare 2.

Pentru conectare, se dezizoleaza conductorul pe o lungime de 9-10 mm, se ridica parghia, se introduce conductorul pana la opritor si se coboara complet parghia. Conectarea se realizeaza lateral, iar fiecare conductor trebuie sa respecte tipul, sectiunea si lungimea de dezizolare admise. Dimensiunile compacte sunt de 20.5 mm lungime, 12.4 mm latime si 14.5 mm inaltime, cu o greutate de aproximativ 3.1 g.

Produsul trebuie montat numai cu instalatia scoasa de sub tensiune si de catre personal calificat, cu respectarea normativelor aplicabile. Nu se utilizeaza componente deteriorate sau murdare si nu se depasesc valorile electrice ori sectiunile de conductor admise. Parghiile nu trebuie lasate deschise perioade lungi, deoarece forta arcului poate ingreuna conectarea conductorilor la sectiunea maxima. Carcasa are clasa de inflamabilitate UL94 V0, iar temperatura maxima a aerului ambiant in exploatare este de 40 grade C.

Intrebari frecvente

Ce tipuri de conductori pot fi conectati?

Clema este potrivita pentru conductori rigizi si multifilari cu sectiuni intre 0.08 si 2.5 mm2, precum si pentru conductori flexibili cu sectiuni intre 0.08 si 4 mm2.

Cum se monteaza conductorii in clema?

Dezizoleaza conductorul pe 9-10 mm, ridica parghia, introdu conductorul pana la opritor, apoi coboara complet parghia pentru fixare.

Care sunt valorile electrice nominale?

Conectorul are tensiunea nominala de 400 V, curentul nominal de 32 A si tensiunea nominala de impuls de 4 kV, in conditiile de utilizare specificate.

Poate fi folosita in doze de derivatie?

Da, formatul compact si conectarea cu parghii o recomanda pentru realizarea conexiunilor in doze de derivatie, corpuri de iluminat si alte aplicatii de instalatii electrice.

Este necesara oprirea tensiunii la montaj?

Da. Montajul, modificarea sau demontarea conexiunii trebuie efectuate numai cu circuitul scos de sub tensiune, de catre personal calificat.
