Descriere

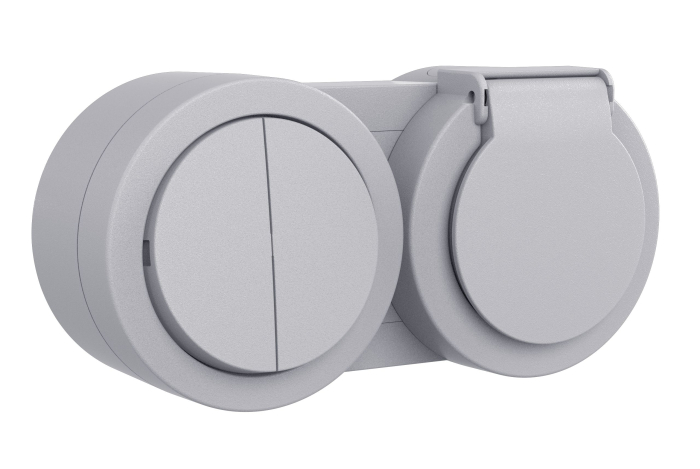

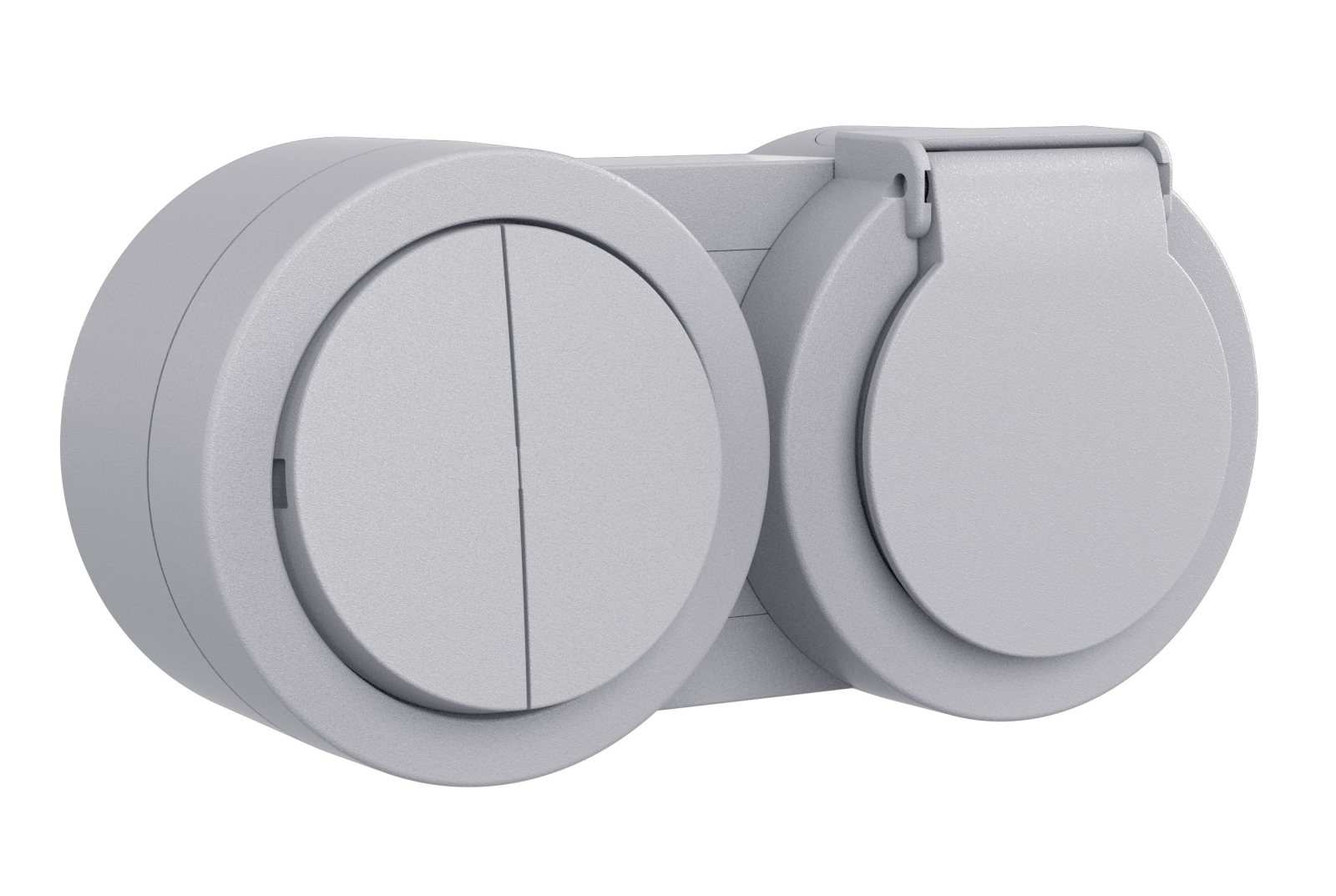

Modulul combinat integreaza o priza Schuko cu capac de protectie si un comutator, intr-o carcasa gri pentru montaj aparent. Este o solutie practica pentru realizarea unui punct local de alimentare si comanda, acolo unde instalatia se executa la suprafata peretelui. Formatul orizontal cu 2 module este potrivit pentru garaje, spatii tehnice, depozite, ateliere, anexe si alte zone unde este necesar un aparat electric protejat la praf si stropire.

Aparatul este destinat alimentarii la 250 V curent alternativ si are curent nominal de 16 A. Priza este de tip Schuko, cu contact de protectie, iar carcasa are grad de protectie IP54. Produsul este pentru montaj aparent si are dimensiunile de 75 x 151 x 51,7 mm. Constructia este prevazuta pentru 2 module, iar conectarea conductoarelor se realizeaza pentru sectiuni de 1,5 pana la 2,5 mm2.

Montajul se face direct pe o suprafata plana si rezistenta, cu fixarea ferma a carcasei in punctele dedicate. Inainte de conectare, alimentarea circuitului trebuie oprita si verificata lipsa tensiunii. Conductoarele se introduc si se fixeaza in bornele corespunzatoare ale prizei si comutatorului, respectand schema de conexiuni, polaritatea, conductorul de protectie si sectiunea admisa a cablului. Capacul prizei trebuie sa se inchida corect dupa utilizare pentru pastrarea nivelului de protectie.

Gradul IP54 ofera protectie impotriva patrunderii limitate a prafului si impotriva stropirii cu apa din orice directie, dar aparatul nu este destinat imersiei, jeturilor puternice de apa sau utilizarii fara masuri suplimentare in conditii meteo severe. Se recomanda protejarea circuitului prin echipamente de siguranta dimensionate corect, inclusiv protectie diferentiala unde instalatia o impune. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, conform normativelor electrice aplicabile.

Intrebari frecvente

Ce tip de priza are acest modul combinat?

Modulul include o priza de tip Schuko cu contact de protectie si capac.

Care este gradul de protectie al aparatului?

Carcasa are grad de protectie IP54, adecvat pentru zone cu praf si stropire cu apa din orice directie.

Cum se monteaza priza cu comutator?

Se monteaza aparent, direct pe perete sau pe alta suprafata plana si rezistenta, fara incastrare.

Ce conductoare pot fi conectate?

Sunt admise conductoare cu sectiunea intre 1,5 si 2,5 mm2, conectate de personal calificat cu alimentarea oprita.

Care sunt dimensiunile produsului?

Dimensiunile sunt de 75 x 151 x 51,7 mm.
