Cablul electric CYY-F 5x4 mm2 este destinat realizarii circuitelor de energie in instalatii electrice fixe. Configuratia cu 5 conductoare il recomanda pentru aplicatii unde este necesara alimentarea trifazata impreuna cu nul si conductor de protectie, in functie de schema instalatiei si de cerintele proiectului electric. Este livrat la metru liniar, pentru adaptarea cantitatii la lungimea traseului necesar.

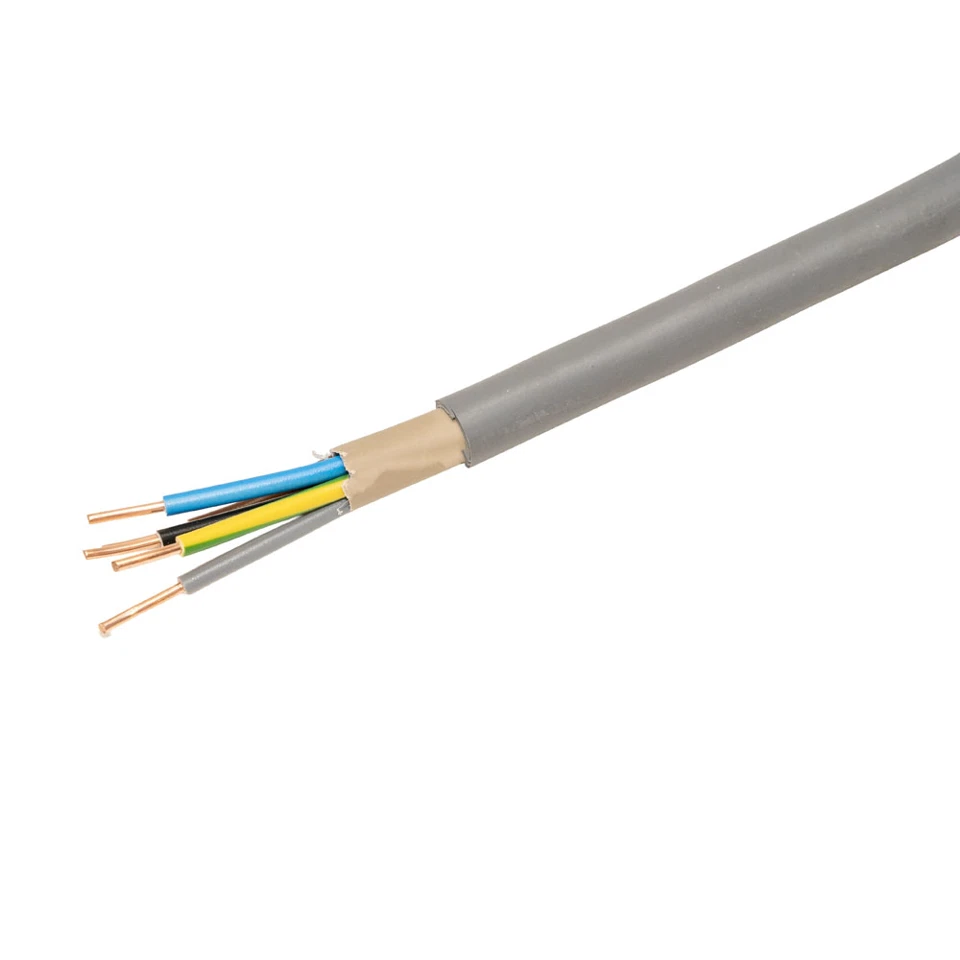

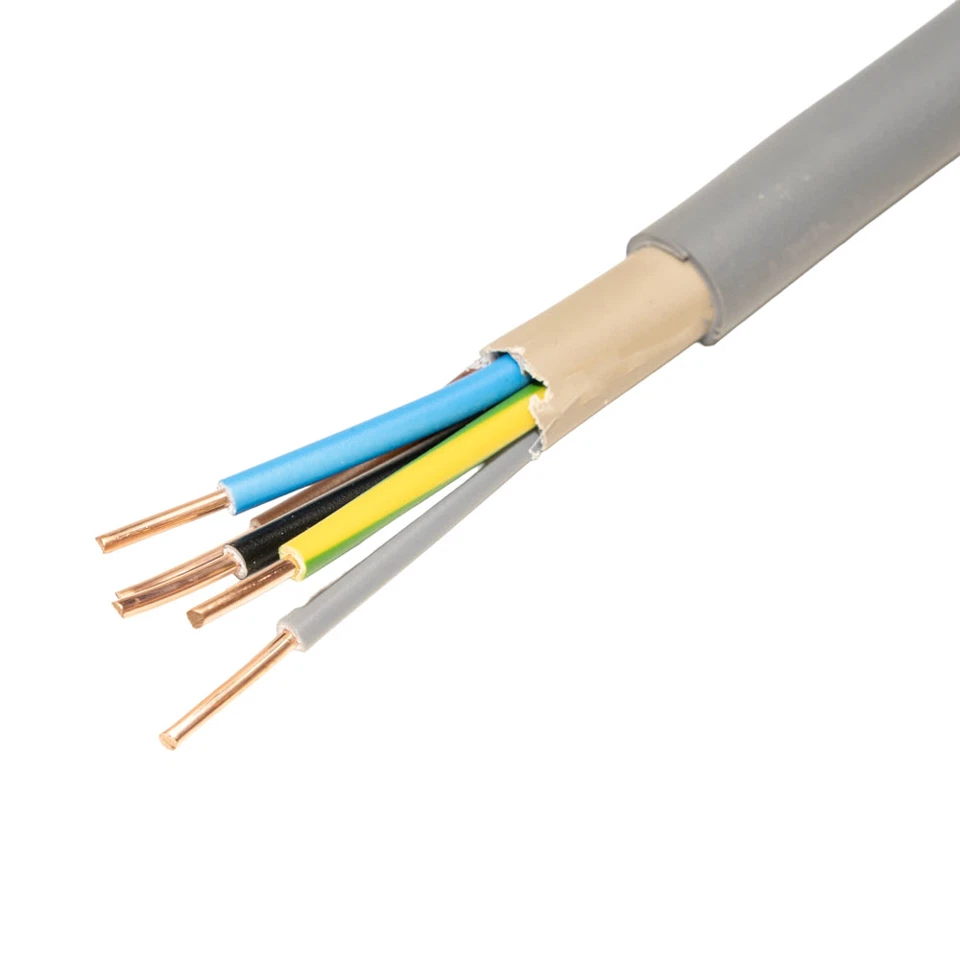

Constructia include conductoare din cupru, cu sectiunea nominala de 4 mm2 pentru fiecare dintre cele 5 fire. Izolatia conductoarelor si mantaua exterioara sunt realizate din PVC. Tensiunea nominala Uo/U este de 0.6/1 kV, iar greutatea aproximativa este de 0.464 kg pe metru liniar. Tipul CYY-F este utilizat pentru cabluri de energie de joasa tensiune cu manta PVC si proprietati de intarziere marita a propagarii flacarii.

Montajul se realizeaza numai dupa stabilirea corecta a traseului, a metodei de pozare si a protectiei mecanice necesare. Capetele cablului se debiteaza curat, se dezizoleaza cu scule adecvate, iar conductoarele se conecteaza in borne dimensionate pentru sectiunea de 4 mm2. Respectarea culorilor conductoarelor, a schemei electrice si a cuplului de strangere indicat de producatorul aparatajului contribuie la obtinerea unei conexiuni sigure.

Dimensionarea circuitului trebuie efectuata de personal calificat, tinand cont de curentul de sarcina, lungimea traseului, caderea de tensiune, temperatura mediului, gruparea cablurilor si modul de pozare. Inainte de punerea sub tensiune se verifica integritatea mantalei, continuitatea conductoarelor, izolatia si corectitudinea legaturilor. Cablul trebuie utilizat impreuna cu protectii electrice corespunzatoare si in conformitate cu proiectul instalatiei si reglementarile aplicabile.

Intrebari frecvente

Ce inseamna configuratia 5x4 mm2?
Cablul are 5 conductoare, fiecare cu sectiunea nominala de 4 mm2. Configuratia poate fi utilizata in circuite de alimentare trifazata, in functie de proiectul electric si de schema de conectare.

Care este tensiunea nominala a cablului?
Tensiunea nominala Uo/U este de 0.6/1 kV.

Din ce materiale este realizat cablul?
Conductoarele sunt din cupru, iar izolatia si mantaua exterioara sunt din PVC.

Cum se vinde acest cablu?
Produsul se comercializeaza la metru liniar, cu multiplu de comanda de 1 metru.

Poate fi ales cablul doar dupa sectiune?
Nu. Alegerea trebuie facuta tinand cont si de curentul circuitului, lungimea traseului, caderea de tensiune, modul de pozare, temperatura si protectiile electrice prevazute in proiect.
