Descriere

Cablul ecranat LIYCY 9x0.75 mm2 este destinat transmiterii semnalelor in instalatii interioare de automatizare, control si comanda. Constructia flexibila il recomanda pentru tablouri electrice, echipamente industriale, circuite de masura si reglaj, sisteme de comunicatie interioara, audio sau securitate, inclusiv in zone cu spatiu limitat pentru pozare. Ecranul impletit contribuie la reducerea influentei perturbatiilor electromagnetice asupra circuitelor de semnal.

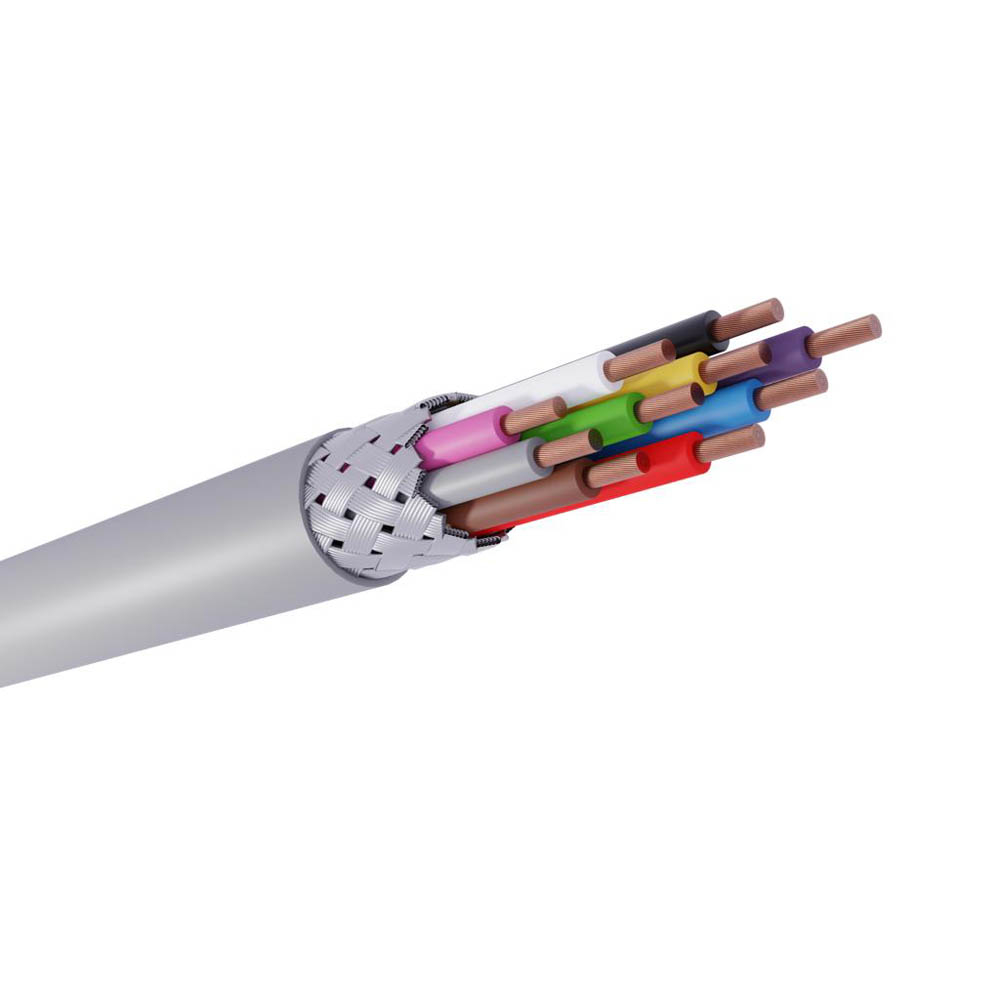

Cablul are 9 conductoare din cupru multifilar, clasa 5 conform IEC 60228, fiecare cu sectiunea nominala de 0.75 mm2. Conductoarele sunt izolate cu PVC, cu cod de culori conform DIN 47100, iar constructia include banda separatoare PET cu acoperire de minimum 100%, ecran din tresa de cupru cositorit si manta exterioara PVC gri RAL 7001. Diametrul exterior este de 9.0 mm, greutatea cuprului este de 67 kg/km, iar greutatea aproximativa a cablului este de 133 kg/km. Tensiunea maxima de lucru este 300 V, tensiunea de test este 1200 V, rezistenta maxima a conductorului este 26 ohm/km, iar rezistenta de izolatie este de minimum 200 Mohm x km.

La montaj, cablul se pozeaza in instalatii interioare, pe trasee separate de cablurile de putere atunci cand proiectul urmareste limitarea cuplajelor electromagnetice. Se respecta raza minima de curbura de 7.5 x diametrul exterior pentru pozare fixa si 15 x diametrul exterior pentru aplicatii cu flexare. Ecranul se termina si se conecteaza conform schemei de impamantare si cerintelor proiectului, pentru a pastra eficienta protectiei EMC si a evita buclele de masa nedorite.

Temperatura de utilizare este cuprinsa intre -30 grade C si +70 grade C in montaj fix, respectiv intre 0 grade C si +50 grade C pentru utilizare cu flexare. Cablul este realizat conform TSE K 353 si DIN VDE 0812 si are comportament la propagarea verticala a flacarii conform EN 60332-1-2. Instalarea, conectarea si verificarea izolatiei trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune si cu respectarea cerintelor aplicabile instalatiei.

Intrebari frecvente

Pentru ce aplicatii se foloseste cablul LIYCY 9x0.75 mm2?

Este utilizat pentru transmiterea semnalelor in instalatii interioare de automatizare, control, comanda, masura, comunicatie, audio si securitate. Ecranul impletit ajuta la protejarea circuitelor fata de interferente electromagnetice.

Ce constructie are acest cablu ecranat?

Are 9 conductoare flexibile din cupru clasa 5, cu sectiunea de 0.75 mm2, izolatie PVC codata color conform DIN 47100, banda PET separatoare, ecran din tresa de cupru cositorit si manta exterioara PVC gri.

Care este tensiunea maxima de lucru?

Tensiunea maxima de lucru este de 300 V, iar tensiunea de test pentru conductoarele de 0.75 mm2 este de 1200 V.

Care este raza minima de curbura la instalare?

Pentru montaj fix se respecta o raza minima de curbura de 7.5 x diametrul exterior al cablului. Pentru aplicatii cu flexare, raza minima este 15 x diametrul exterior.

Poate fi utilizat in zone cu temperaturi scazute?

In instalatii fixe, intervalul de temperatura declarat este de la -30 grade C la +70 grade C. Pentru utilizare cu flexare, intervalul declarat este de la 0 grade C la +50 grade C.
