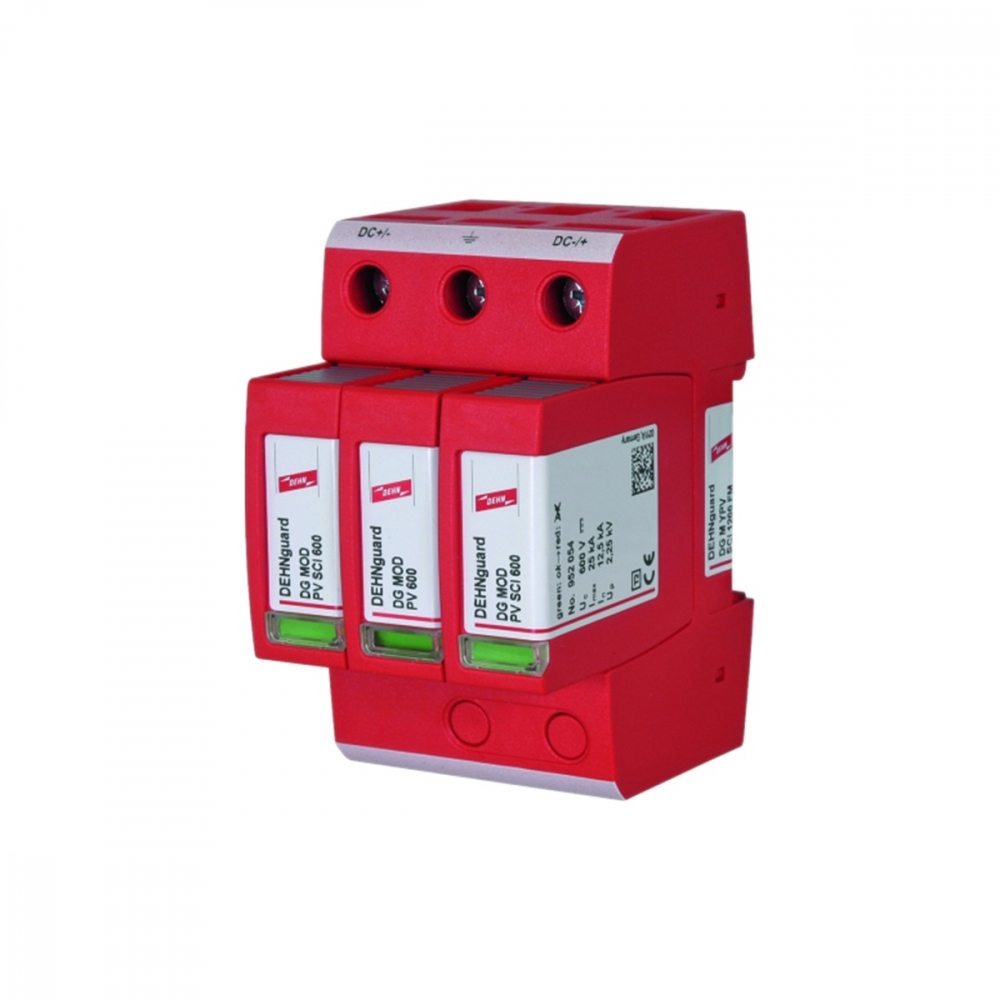

SPD Type 2, DEHNguard M YPV SCI 1000 FM

Descarcatorul de supratensiune este destinat protectiei partii de curent continuu din instalatiile fotovoltaice, pentru tensiuni PV de pana la 1000 V DC. Este un echipament modular, multipolar, cu circuit in configuratie Y si dispozitiv de comutare DC in trei trepte, recomandat pentru aplicatii realizate conform IEC 60364 7 712. Varianta cu contact de semnalizare permite transmiterea de la distanta a starii de functionare catre sisteme de monitorizare sau automatizare.

Echipamentul este clasificat ca SPD Tip 2 clasa II conform EN 61643 31 si IEC 61643 31. Tensiunea maxima admisa a sistemului fotovoltaic este de 1000 V DC, curentul total de descarcare pentru forma de unda 8 pe 20 microsecunde este de 40 kA, iar curentul nominal de descarcare este de 12.5 kA. Curentul maxim de descarcare este de 25 kA, capacitatea la curent de scurtcircuit Iscpv este de 10 kA, iar nivelul de protectie la tensiune este de cel mult 4 kV. La un curent de 5 kA, nivelul de protectie este de cel mult 3.5 kV, iar timpul de raspuns este de cel mult 25 ns.

Constructia include baza preechipata si module de protectie conectabile, cu separare electrica sigura in modulul de protectie prin tehnologia SCI. Protectia utilizeaza un dispozitiv combinat de deconectare si scurtcircuitare, proiectat pentru gestionarea sigura a arcului electric DC in caz de suprasarcina. Starea echipamentului este indicata optic prin verde pentru functionare si rosu pentru defect. Contactul de semnalizare este de tip schimbator fara potential, cu capacitate de comutare de pana la 250 V AC si 0.5 A.

Montajul se realizeaza in interiorul tabloului, pe sina DIN de 35 mm conform EN 60715. Aparatul ocupa 3 module DIN si are carcasa termoplastica cu clasificare UL 94 V 0, grad de protectie IP20. Sectiunea admisa pentru conductoarele principale este intre 1.5 mm2 si 35 mm2 pentru conductori multifilari, respectiv pana la 25 mm2 pentru conductori flexibili; pentru bornele contactului de semnalizare se utilizeaza conductori de maximum 1.5 mm2. Instalarea, dimensionarea conductoarelor si conectarea la impamantare trebuie realizate de personal calificat, cu respectarea proiectului electric, a polaritatii circuitului PV si a instructiunilor de montaj.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest descarcator?

Este destinat protectiei la supratensiuni pe partea de curent continuu a sistemelor fotovoltaice cu tensiune de pana la 1000 V DC.

Ce nivel de protectie ofera?

Este un SPD Tip 2, cu curent total de descarcare de 40 kA si nivel de protectie la tensiune de maximum 4 kV.

Are semnalizare pentru monitorizare de la distanta?

Da. Echipamentul are contact de semnalizare fara potential, de tip schimbator, pentru transmiterea starii de functionare sau defect catre un sistem extern.

Cum se monteaza?

Se monteaza la interior, pe sina DIN de 35 mm, si ocupa 3 module in tabloul electric. Conectarea trebuie efectuata de personal calificat.

Cum poate fi verificata starea protectiei?

Indicatorul optic arata verde in stare de functionare si rosu atunci cand este necesara interventia asupra modulului de protectie.
