SPD Type 2

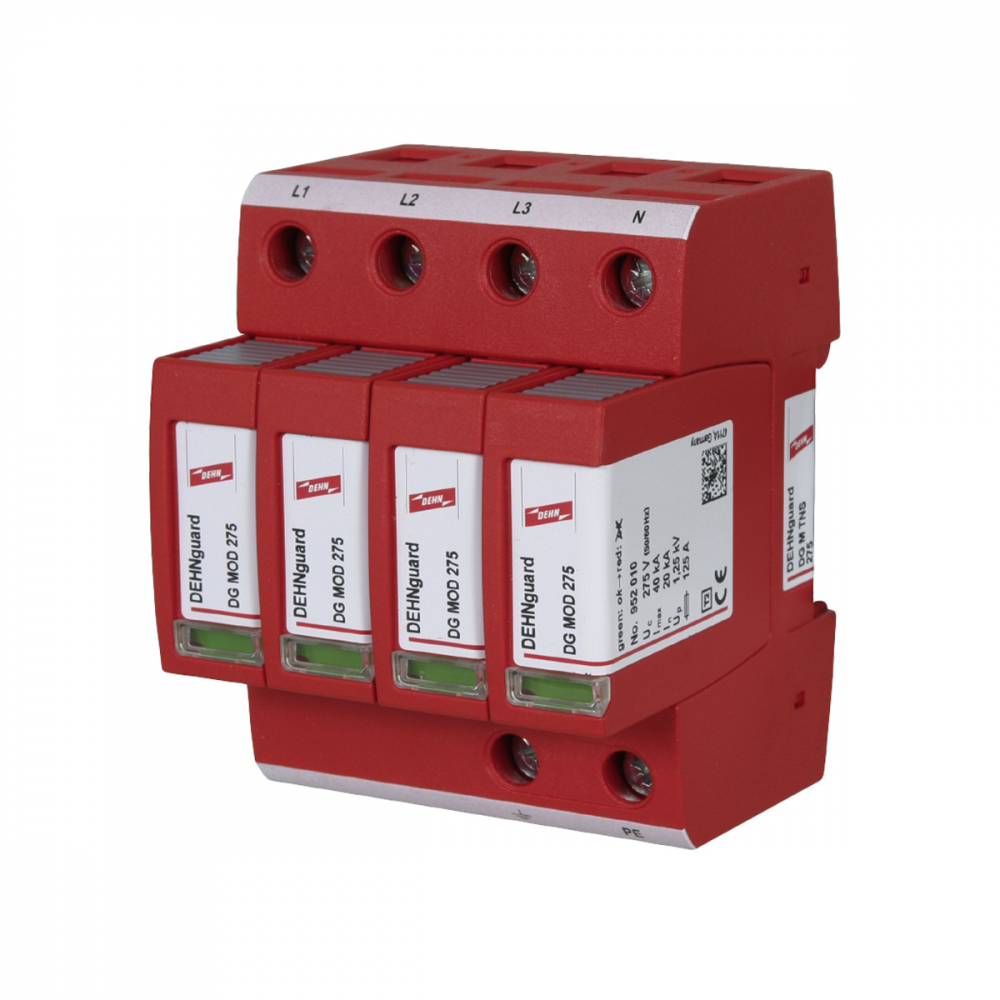

Acest descarcator de supratensiune Tip 2 este proiectat pentru protectia instalatiilor electrice de curent alternativ in sisteme TN-S 230/400 V. Constructia cu 4 poli si module de protectie conectabile il recomanda pentru tablouri de distributie rezidentiale, comerciale si industriale, unde limiteaza efectele supratensiunilor tranzitorii asupra echipamentelor conectate. Unitatea este preechipata, cu baza si module de protectie plug-in, iar indicatorul optic verde/rosu permite verificarea rapida a starii de functionare.

Produsul respecta EN 61643-11 si IEC 61643-11 pentru SPD Tip 2 / Clasa II. Are tensiune nominala de 230/400 V c.a., tensiune maxima de functionare continua de 275 V c.a. la 50/60 Hz, curent nominal de descarcare In de 20 kA si curent maxim de descarcare Imax de 40 kA, cu forma de unda 8/20 microsecunde. Nivelul de protectie Up este de maximum 1,5 kV pentru L-PE si N-PE, respectiv maximum 1 kV la 5 kA. Timpul de raspuns este de maximum 25 ns, iar rezistenta la scurtcircuit este de 50 kArms atunci cand este utilizata protectia amonte maxima admisa de 125 A gG.

Montajul se realizeaza in interiorul tabloului electric, pe sina DIN de 35 mm conform EN 60715. Aparatul ocupa 4 module DIN standard si are dimensiuni de aproximativ 72 mm latime, 90 mm inaltime si 66 mm adancime. Conectarea permite conductori cu sectiune minima de 1,5 mm2, solizi sau flexibili, si sectiuni maxime de 35 mm2 pentru conductori multifilari sau 25 mm2 pentru conductori flexibili. Configuratia este destinata retelelor TN-S si trebuie integrata cu respectarea schemei de conectare si a coordonarii protectiilor din tablou.

Carcasa termoplastica are comportament la foc UL 94 V-0 si grad de protectie IP20, astfel incat produsul necesita instalare intr-o carcasa sau intr-un tablou corespunzator pentru protectie la atingere si factori de mediu. Domeniul de temperatura de functionare este intre -40 grade C si +80 grade C. Pentru functionare corecta, instalarea, alegerea protectiei la supracurent si verificarea indicatorului de stare trebuie realizate de personal calificat, cu alimentarea intrerupta si in conformitate cu normativele aplicabile.

Intrebari frecvente

Pentru ce tip de retea este destinat acest descarcator de supratensiune?

Este destinat retelelor TN-S de 230/400 V c.a., utilizate frecvent in instalatii trifazate cu conductor neutru si conductor de protectie separate.

Ce nivel de protectie ofera impotriva supratensiunilor?

Are nivel de protectie de maximum 1,5 kV intre L-PE si N-PE, iar la un curent de descarcare de 5 kA nivelul de protectie este de maximum 1 kV.

Se poate monta in tablouri electrice standard?

Da. Se monteaza pe sina DIN de 35 mm, ocupa 4 module standard DIN si este destinat instalarii in interiorul unui tablou electric.

Cum se verifica starea descarcatorului?

Starea este indicata optic: verde indica functionarea corespunzatoare, iar rosu semnaleaza necesitatea inlocuirii modulului de protectie.

Care este curentul maxim de descarcare al produsului?

Curentul maxim de descarcare Imax este de 40 kA, cu forma de unda standard 8/20 microsecunde.
