Descriere

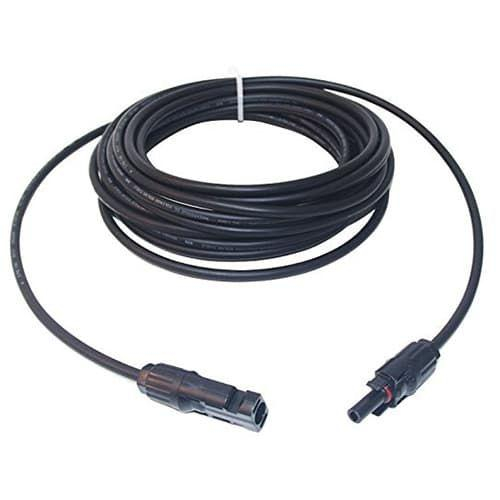

Acest cablu solar preasamblat este destinat realizarii conexiunilor DC in instalatii fotovoltaice. Are cate un conector MC4 tata si MC4 mama montati din fabrica la capete, oferind o solutie gata de utilizare pentru extinderea sau realizarea traseelor dintre module fotovoltaice si echipamentele sistemului.

Lungimea cablului este de 3 m, iar sectiunea conductorului este de 4 mm2. Conectorii utilizati sunt de tip MC4, identificati ca PV-ST01, in configuratie tata mama. Produsul este inclus in declaratia de conformitate pentru cabluri solare si respecta cerintele directivelor europene privind compatibilitatea electromagnetica, echipamentele de joasa tensiune si restrictia substantelor periculoase RoHS.

Montajul se realizeaza prin cuplarea conectorilor MC4 cu partenerii compatibili din instalatia fotovoltaica, pana la blocarea mecanica completa. Lungimea de 3 m este utila pentru conexiuni ordonate intre panouri, cutii de conexiuni, regulatoare de incarcare sau alte echipamente DC, fara sertizarea conectorilor direct pe santier.

Inainte de conectare, circuitul fotovoltaic trebuie scos de sub tensiune si trebuie verificata polaritatea tuturor conexiunilor. Se recomanda protejarea cablului impotriva muchiilor taioase, a strivirii si a tractiunii in conectori. Instalarea si verificarea finala trebuie efectuate de personal calificat, conform proiectului electric si cerintelor aplicabile ale sistemului PV.

Intrebari frecvente

Ce lungime si ce sectiune are cablul solar?

Cablul are lungimea de 3 m si sectiunea conductorului de 4 mm2.

Ce conectori sunt montati pe cablu?

Produsul este echipat din fabrica cu un conector MC4 tata si un conector MC4 mama, de tip PV-ST01.

Pentru ce aplicatii poate fi utilizat?

Este potrivit pentru conexiuni DC in instalatii fotovoltaice, inclusiv intre panouri solare, trasee de cablu, regulatoare de incarcare si alte componente compatibile cu conectori MC4.

Este necesara sertizarea conectorilor la montaj?

Nu. Conectorii sunt deja premontati, astfel incat cablul poate fi conectat direct la elemente compatibile cu MC4, dupa verificarea polaritatii si a starii instalatiei.

Ce trebuie verificat inainte de conectare?

Circuitul trebuie sa fie scos de sub tensiune, polaritatea trebuie verificata, iar conectorii trebuie cuplati complet si protejati impotriva umezelii, tractiunii si deteriorarii mecanice.
