Descriere

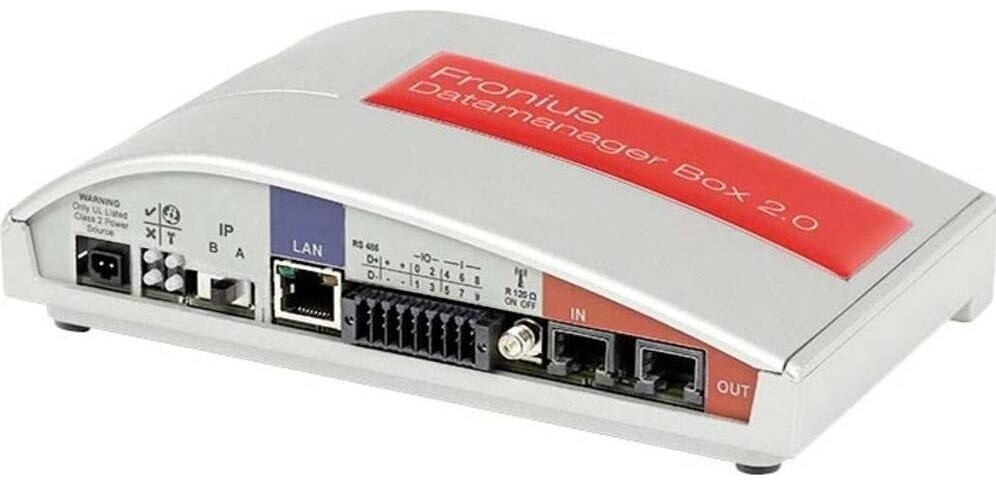

Datamanager 2.0 Box WLAN este un echipament extern de comunicatie si monitorizare pentru sisteme fotovoltaice compatibile. Acesta preia datele de functionare ale instalatiei, le transmite prin internet si permite vizualizarea parametrilor de productie si functionare in portalul de monitorizare Solar.web. Solutia este potrivita pentru modernizarea sistemelor unde functia de monitorizare nu este integrata in invertor sau pentru aplicatii cu mai multe echipamente de comunicatie.

Echipamentul functioneaza la 12 V DC, alimentat prin inelul Solar Net sau de la o sursa externa, care nu este inclusa. Consumul propriu este sub 2 W, memoria poate stoca date pentru maximum 4096 zile, iar carcasa are protectie IP20. Dimensiunile sunt de 190 x 114 x 53 mm. Comunicatia este disponibila prin Ethernet RJ45 10 100 Mbit si WLAN 802.11 b g n, iar interfetele disponibile includ doua porturi RS422 pentru Solar Net IN si OUT, RS485 pentru Modbus RTU SunSpec sau contor, 6 intrari digitale si 4 intrari iesiri digitale pentru semnale de control si management de sarcina.

Montajul se realizeaza cu suportul de perete inclus, iar conectarea la reteaua de date poate fi facuta prin cablu LAN sau wireless. Pentru retelele Solar Net, cablul de comunicatie se conecteaza la portul IN, iar terminatoarele trebuie utilizate conform configuratiei retelei. Configurarea se face prin interfata web integrata, inclusiv prin punctul de acces WLAN temporar disponibil in modul de punere in functiune. Cablul Ethernet nu este inclus in pachet.

Produsul trebuie instalat in spatii protejate, uscate, corespunzatoare clasei IP20, de catre personal calificat. Inainte de configurare, trebuie verificata compatibilitatea invertorului, versiunea de software necesara si schema de comunicatie a sistemului. Daca alimentarea disponibila prin reteaua Solar Net nu este suficienta pentru toate componentele conectate, este necesara o sursa externa de 12 V DC adecvata.

Intrebari frecvente

Pentru ce se utilizeaza acest datalogger?

Este utilizat pentru colectarea, transmiterea si monitorizarea datelor unei instalatii fotovoltaice compatibile, prin conexiune LAN sau WLAN.

Ce optiuni de conectare ofera?

Dispune de Ethernet RJ45, WLAN 802.11 b g n, doua conexiuni Solar Net prin RS422 si RS485 pentru comunicatie Modbus RTU SunSpec sau conectarea unui contor compatibil.

Poate fi integrat intr un sistem de management energetic?

Da. Sunt disponibile interfete Modbus TCP SunSpec, Modbus RTU SunSpec si API JSON pentru valori curente, utile pentru integrarea cu sisteme terta parte compatibile.

Este inclusa sursa externa de alimentare?

Nu. Alimentarea se poate face prin reteaua Solar Net sau printr o sursa externa de 12 V DC, iar sursa externa nu este inclusa.

Unde se monteaza?

Se monteaza pe perete cu suportul inclus, intr un spatiu uscat si protejat. Clasa de protectie IP20 necesita evitarea expunerii directe la apa, praf excesiv si intemperii.
