Descriere

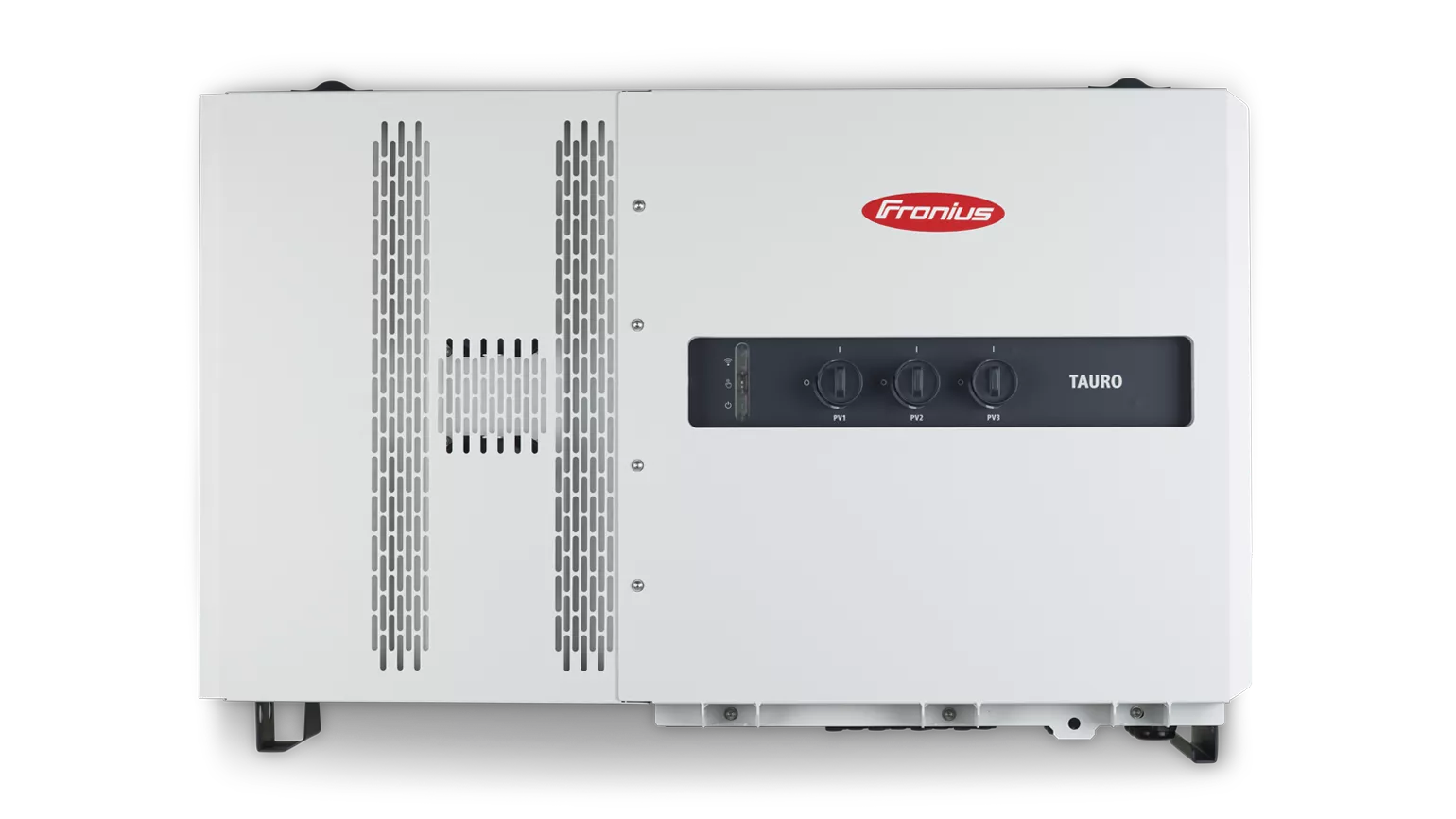

Tauro ECO 100-3-D este un invertor on-grid trifazat destinat centralelor fotovoltaice comerciale si industriale. Varianta D este conceputa pentru arhitecturi descentralizate, cu conectarea directa a mai multor stringuri PV la invertor. Echipamentul foloseste o topologie fara transformator si un singur tracker MPP, fiind potrivit pentru campuri fotovoltaice proiectate cu siruri avand conditii similare de orientare si iradiere.

Puterea nominala AC este de 100 kW, iar puterea maxima aparenta este de 100 kVA. Intervalul tensiunii de intrare DC este 580-1000 V, tensiunea de pornire este 650 V, iar domeniul MPP este 580-930 V. Puterea maxima recomandata a generatorului fotovoltaic este de 150 kWp. Invertorul are 1 MPPT, curent maxim de intrare de 175 A, cate 7, 7 si 8 conexiuni DC pentru cele trei grupuri PV si sigurante integrate pentru stringuri de 20 A. Randamentul maxim declarat este de 98,5%, iar randamentul european ajunge la 98,2% la 580 V DC.

Pentru reteaua AC, echipamentul functioneaza la 3 faze cu neutru si conductor de protectie, pentru retele de 380/220 V sau 400/230 V, la frecvente de 50 sau 60 Hz. Curentul nominal de iesire este de 151,5 A la 220 V AC si 144,9 A la 230 V AC. Configuratia include conectare AC single core, cu presetupe 5 x M40 pentru cabluri cu diametrul de 10-28 mm. Sectiunea admisa pentru conductorii AC este de 70-240 mm2, pentru conductori din aluminiu sau cupru, cu conectare prin papuci de cablu sau cleme V. Conectarea DC utilizeaza conductori de cupru de 4-6 mm2 si conectori Staubli MC4.

Carcasa cu protectie IP65 permite montajul la interior sau exterior, inclusiv in zone expuse direct la soare, in limitele de temperatura de la -40 grade C la +65 grade C. Invertorul masoara 755 x 1109 x 346 mm si are o greutate de 103 kg. Sunt integrate masurarea izolatiei DC, intrerupatorul-separator DC, unitatea de monitorizare a curentului rezidual si protectia la supratensiune tip 1+2. Comunicarea se poate realiza prin Ethernet, WLAN, Modbus TCP SunSpec sau Modbus RTU SunSpec. Instalarea, cablarea, protectiile externe si punerea in functiune trebuie realizate exclusiv de personal calificat, conform instructiunilor producatorului si normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de proiecte este potrivit acest invertor?

Este destinat instalatiilor fotovoltaice on-grid comerciale si industriale, inclusiv proiecte pentru hale, spatii logistice, ferme, cladiri de birouri si centrale fotovoltaice cu arhitectura descentralizata.

Ce putere are invertorul?

Puterea nominala AC este de 100 kW, iar puterea maxima aparenta este de 100 kVA.

Ce interval de tensiune accepta pe intrarea fotovoltaica?

Intervalul de tensiune DC este 580-1000 V, iar tensiunea de pornire este 650 V. Domeniul de urmarire MPP este 580-930 V.

Ce protectii sunt incluse?

Echipamentul include protectie la supratensiune tip 1+2, sigurante integrate pentru stringuri de 20 A, masurarea izolatiei DC, separator DC si monitorizare integrata a curentului rezidual.

Poate fi montat la exterior?

Da. Carcasa are grad de protectie IP65 si este prevazuta pentru montaj la interior sau exterior. Instalarea trebuie realizata de personal calificat, cu respectarea conditiilor de amplasare si a instructiunilor de montaj.
