Descriere

Aceasta pereche de splittere solare MC4 Y este destinata realizarii conexiunilor paralele intre doua panouri fotovoltaice. Setul permite reunirea celor doua trasee pozitive si a celor doua trasee negative intr-o singura pereche de iesiri, fiind util la extinderea unui camp fotovoltaic sau la conectarea a doua module catre acelasi traseu DC.

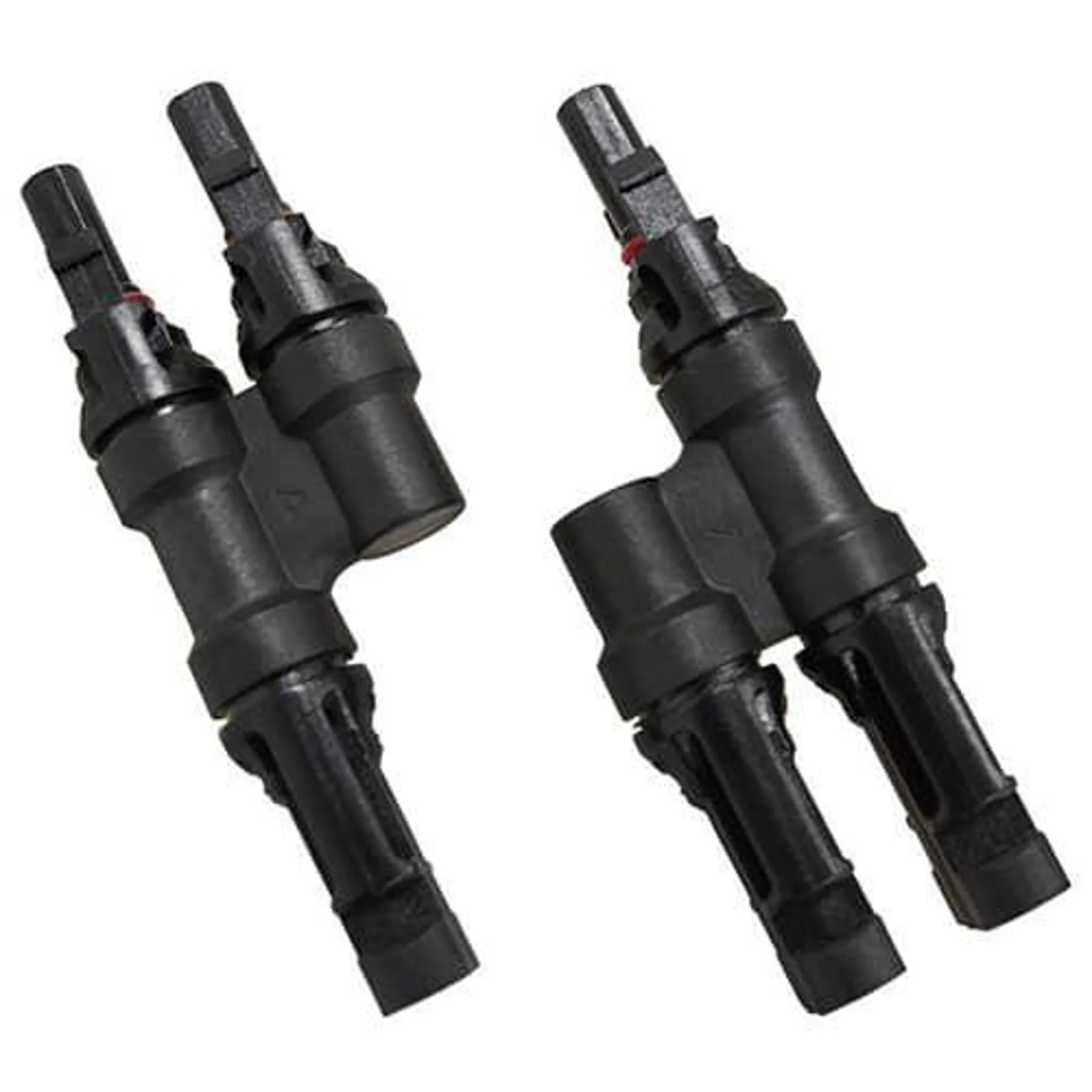

Pachetul include doua adaptoare complementare: un conector cu configuratie 1 x M 2F si un conector cu configuratie 1 x F 2M. Conectorii sunt de tip MC4 Y si sunt indicati pentru sisteme fotovoltaice cu tensiuni de pana la 1000 V DC. In stare conectata, ansamblul este specificat cu protectie IP67, adecvata utilizarii la exterior.

Montajul se realizeaza prin cuplarea conectorilor corespunzatori ai celor doua panouri si prin conectarea iesirii comune la cablul care merge spre regulatorul de incarcare, invertor sau cutia de conexiuni. Pentru o configuratie paralela corecta se utilizeaza impreuna ambele adaptoare din set, cate unul pentru fiecare polaritate. Verificati intotdeauna polaritatea marcata pe cabluri si conectori inainte de inchiderea conexiunilor.

Produsul se foloseste cu module fotovoltaice compatibile, de preferinta cu parametri electrici similari atunci cand acestea sunt legate in paralel. Instalarea trebuie efectuata cu circuitul DC nealimentat, fara a conecta sau deconecta mufe sub sarcina. Dimensionarea cablurilor, a sigurantelor si a protectiilor trebuie stabilita in functie de curentul total al panourilor si de cerintele echipamentului din instalatie.

Intrebari frecvente

Ce contine setul de splittere MC4 Y?

Setul include doua adaptoare complementare: unul cu configuratie 1 x M 2F si unul cu configuratie 1 x F 2M. Impreuna permit realizarea conexiunii paralele complete pentru doua panouri.

La ce foloseste o pereche de splittere MC4 Y?

Este utilizata pentru a conecta doua module fotovoltaice in paralel, astfel incat iesirile acestora sa fie reunite intr-o singura pereche de conductoare DC.

Este potrivit pentru utilizare la exterior?

Da. Conectorii sunt destinati aplicatiilor fotovoltaice exterioare si au protectie IP67 atunci cand sunt conectati corect.

Pot conecta panouri diferite in paralel?

Este recomandata folosirea panourilor cu caracteristici electrice similare. Diferentele importante de tensiune sau curent pot reduce eficienta sistemului si pot necesita o proiectare suplimentara a protectiilor.

Care este tensiunea maxima indicata pentru acest set?

Setul este specificat pentru utilizare in circuite fotovoltaice de pana la 1000 V DC. Verificati totodata limitele de tensiune ale tuturor echipamentelor din circuit.
