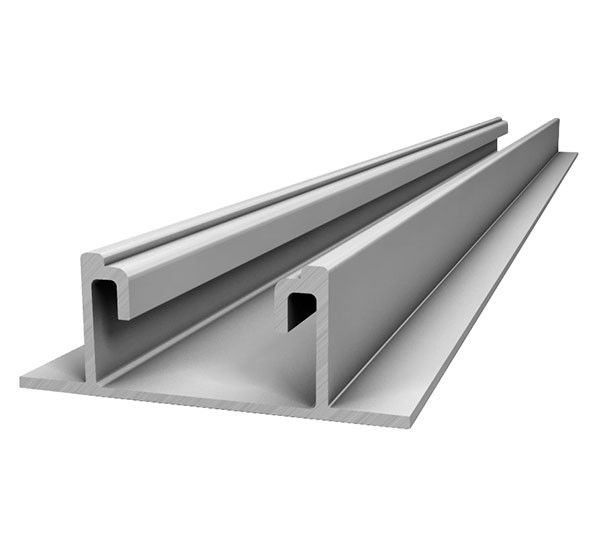

Sina de montaj BasicRail 22 este un profil din aluminiu destinat realizarii structurii de sustinere pentru module fotovoltaice. Se utilizeaza in principal la instalatii pe acoperisuri din tabla trapezoidala, unde formeaza suportul longitudinal al campului de panouri, precum si ca sina de baza in configuratii compatibile ale sistemelor pentru acoperis plat. Profilul permite o montare rapida si o configurare proiectata cu verificare statica in software-ul dedicat de proiectare.

Profilul are lungimea de 5,50 m, latimea de 63 mm si inaltimea de 22,5 mm. Este fabricat din aluminiu EN AW-6063 T66, un material adecvat pentru structuri usoare de montaj fotovoltaic. Masa liniara indicata pentru profil este de aproximativ 0,64 kg pe metru. Sectiunea BasicRail 22 este conceputa pentru utilizare impreuna cu componentele compatibile din acelasi sistem de montaj.

Pentru montaj pe tabla trapezoidala, sina se introduce in cleme BasicClip, iar clemele se fixeaza in invelitoare cu suruburi adecvate aplicatiei. Configuratia sistemului necesita alegerea corecta a distantelor dintre punctele de fixare, a clemelor pentru module si a elementelor de imbinare, in functie de dimensiunile panourilor, geometria acoperisului si calculele structurale. Sina poate fi utilizata si ca baza pentru configuratii compatibile de tip Dome, conform proiectului tehnic.

In sistemul BasicRail pentru tabla trapezoidala, cerintele tehnice ale invelitorii includ grosime minima de 0,4 mm pentru tabla din otel sau 0,5 mm pentru tabla din aluminiu, latime minima a cutei superioare de 22 mm si o zona plana in jurul gaurii de minimum 20 mm diametru. Pentru panouri sandwich este necesara confirmarea compatibilitatii de la producatorul panoului. Montajul trebuie realizat numai dupa verificarea capacitatii portante a acoperisului, a incarcarilor din vant si zapada si a instructiunilor complete ale sistemului.

Intrebari frecvente

Pentru ce tip de acoperis se foloseste aceasta sina de montaj?
Este destinata in principal structurilor fotovoltaice instalate pe acoperisuri din tabla trapezoidala, prin utilizarea clemelor BasicClip compatibile.

Care sunt dimensiunile sinei?
Sina are lungimea de 5,50 m, latimea de 63 mm si inaltimea de 22,5 mm.

Din ce material este realizata sina?
Profilul este realizat din aluminiu EN AW-6063 T66.

Ce conditii trebuie verificate inainte de montaj pe tabla trapezoidala?
Trebuie verificata grosimea tablei, latimea cutei superioare, zona plana din jurul gaurii, capacitatea portanta a acoperisului si configuratia stabilita prin proiectul structural.

Poate fi utilizata pe panouri sandwich?
Este posibila utilizarea numai in configuratii aprobate pentru panoul sandwich respectiv, dupa confirmarea compatibilitatii de la producatorul panoului si respectarea instructiunilor de montaj.
