Descriere

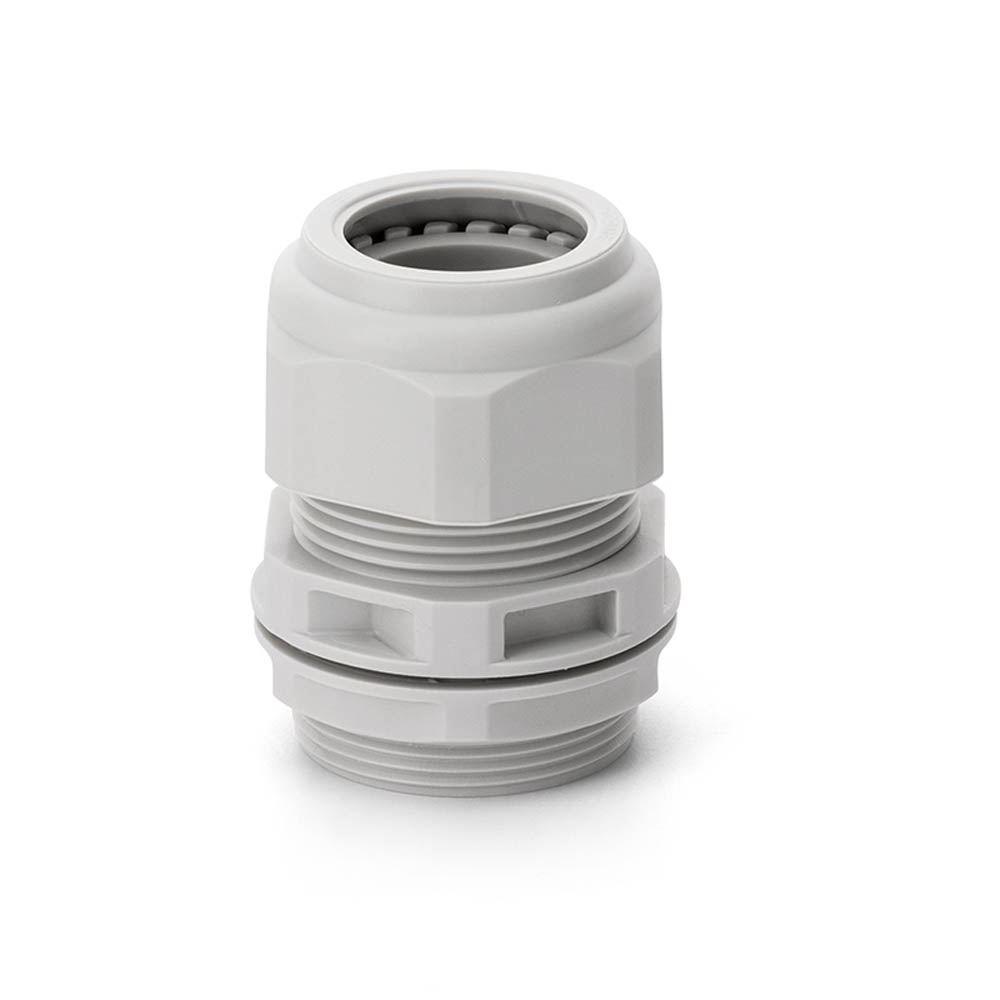

Presetupa PG16 este un accesoriu pentru introducerea si etansarea cablurilor in doze, tablouri electrice, carcase de echipamente si alte incinte. Constructia de tip LIGHT, din seria UNION, este destinata realizarii unei treceri ordonate a cablului prin peretele incintei, contribuind la mentinerea protectiei la patrunderea prafului si a jeturilor puternice de apa. Este livrata cu contrapiulita pentru fixarea pe panouri sau carcase fara filet interior.

Produsul are filet de tip PG, marimea PG16, si necesita un orificiu de montaj cu diametrul de 23 mm. Este compatibil cu cabluri cu diametrul exterior intre 10 si 14 mm. Corpul este realizat din material termoplastic de culoare gri, iar lungimea filetului este de 12 mm. Dimensiunea cheii pentru strangere este de 27 mm. Gradul de protectie declarat este IP66, iar produsul este realizat in conformitate cu standardul EN 62444 pentru presetupe destinate instalatiilor electrice.

Montajul se realizeaza prin introducerea presetupei in orificiul de 23 mm, fixarea acesteia cu contrapiulita si trecerea cablului prin elementul de etansare. Dupa pozitionarea cablului, piulita de etansare se strange controlat pentru a fixa mantaua cablului si a obtine etanseitatea corespunzatoare. Valorile indicate pentru strangere sunt de 5,5 Nm pentru corp si 6 Nm pentru piulita.

Pentru pastrarea clasei IP66, diametrul exterior al cablului trebuie sa se incadreze in intervalul specificat, iar suprafata de montaj trebuie sa fie curata, plana si fara deteriorari. Nu se recomanda fortarea filetului sau strangerea excesiva, deoarece acestea pot afecta corpul termoplastic ori capacitatea de etansare. Instalarea trebuie efectuata cu instalatia scoasa de sub tensiune, de personal calificat, in conformitate cu cerintele aplicatiei si ale incintei electrice.

Intrebari frecvente

Pentru ce diametru de cablu este potrivita presetupa PG16?

Este destinata cablurilor cu diametrul exterior cuprins intre 10 si 14 mm.

Ce orificiu de montaj este necesar?

Presetupa necesita un orificiu de montaj cu diametrul de 23 mm.

Cum se obtine protectia IP66?

Protectia IP66 se mentine prin folosirea unui cablu cu diametrul compatibil, fixarea corecta a corpului cu contrapiulita si strangerea controlata a piulitei de etansare.

Este inclusa contrapiulita?

Da, presetupa este prevazuta cu contrapiulita pentru fixarea pe panouri sau carcase.

Ce cheie se foloseste la montaj?

Pentru strangere se utilizeaza o cheie cu dimensiunea de 27 mm.
