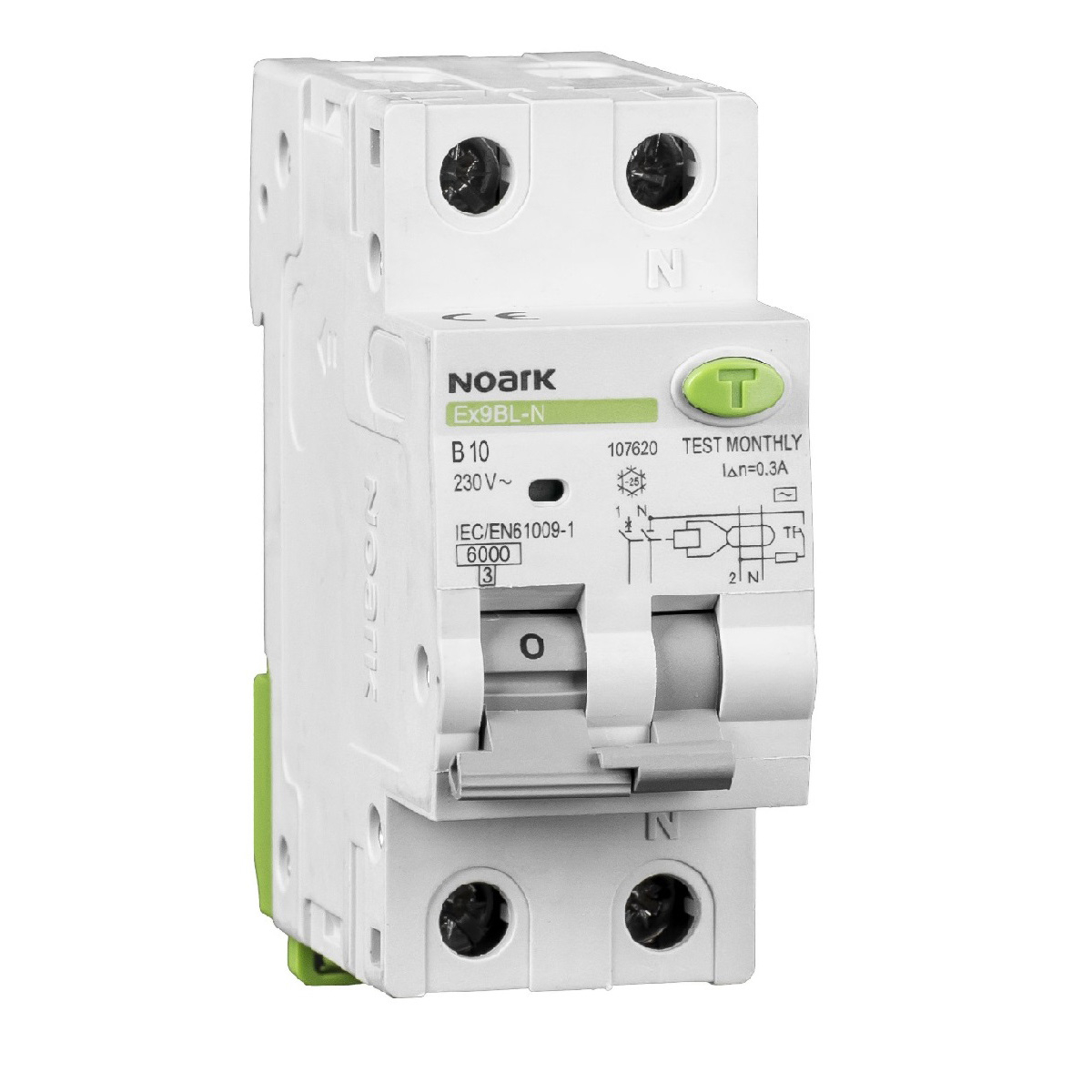

Acest intrerupator automat diferential combina intr-un singur aparat protectia diferentiala cu protectia magnetotermica. Este destinat aplicatiilor rezidentiale si industriale, unde protejeaza circuitul la suprasarcina, scurtcircuit si curent rezidual. Mecanismul diferential functioneaza pe principiu electromagnetic, iar protectia la supracurent include declansare termica pentru suprasarcina si declansare magnetica pentru scurtcircuit.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat. Functioneaza la tensiune nominala de 230 V AC, frecventa 50/60 Hz si curent nominal 25 A. Sensibilitatea diferentiala este de 30 mA, tipul protectiei diferentiale fiind AC, pentru curenti reziduali alternativi sinusoidali. Curba de declansare B este adecvata circuitelor uzuale, iar capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA. Aparatul respecta cerintele IEC/EN 61009.

Pentru integrarea in tablou, intrerupatorul ocupa 2 module si are adancimea de incorporare de 77 mm. Neutrul este comutat simultan, iar aparatul are clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2. Capacitatea la curent de impuls este de 3 kA, iar puterea disipata maxima este de 5,8 W. Conectarea trebuie realizata in conformitate cu marcajele aparatului, schema instalatiei si cerintele proiectului electric.

Gradul de protectie IP20 recomanda instalarea intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Butonul de test necesita prezenta tensiunii pentru verificare, iar testarea functionarii diferentiale trebuie efectuata periodic, recomandat lunar. Montajul, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai de personal calificat, dupa intreruperea alimentarii si confirmarea compatibilitatii cu circuitul protejat.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?
Combina protectia diferentiala la curent rezidual cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce retea este potrivit?
Este destinat circuitelor de 230 V AC, la frecventa de 50/60 Hz, cu curent nominal de pana la 25 A.

Ce inseamna sensibilitatea de 30 mA?
Sensibilitatea diferentiala nominala este de 30 mA. Aparatul declanseaza la aparitia unui curent rezidual corespunzator domeniului sau de functionare, contribuind la protectia circuitului si a utilizatorilor.

Ce tip de curent rezidual detecteaza?
Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu electronica de putere sau echipamente care pot genera curenti reziduali pulsatori, tipul protectiei diferentiale trebuie ales conform proiectului si caracteristicilor consumatorilor.

Cat spatiu ocupa in tabloul electric?
Ocupa 2 module si are adancimea de incorporare de 77 mm. Gradul de protectie este IP20, astfel ca trebuie montat intr-un tablou sau intr-o carcasa adecvata.
