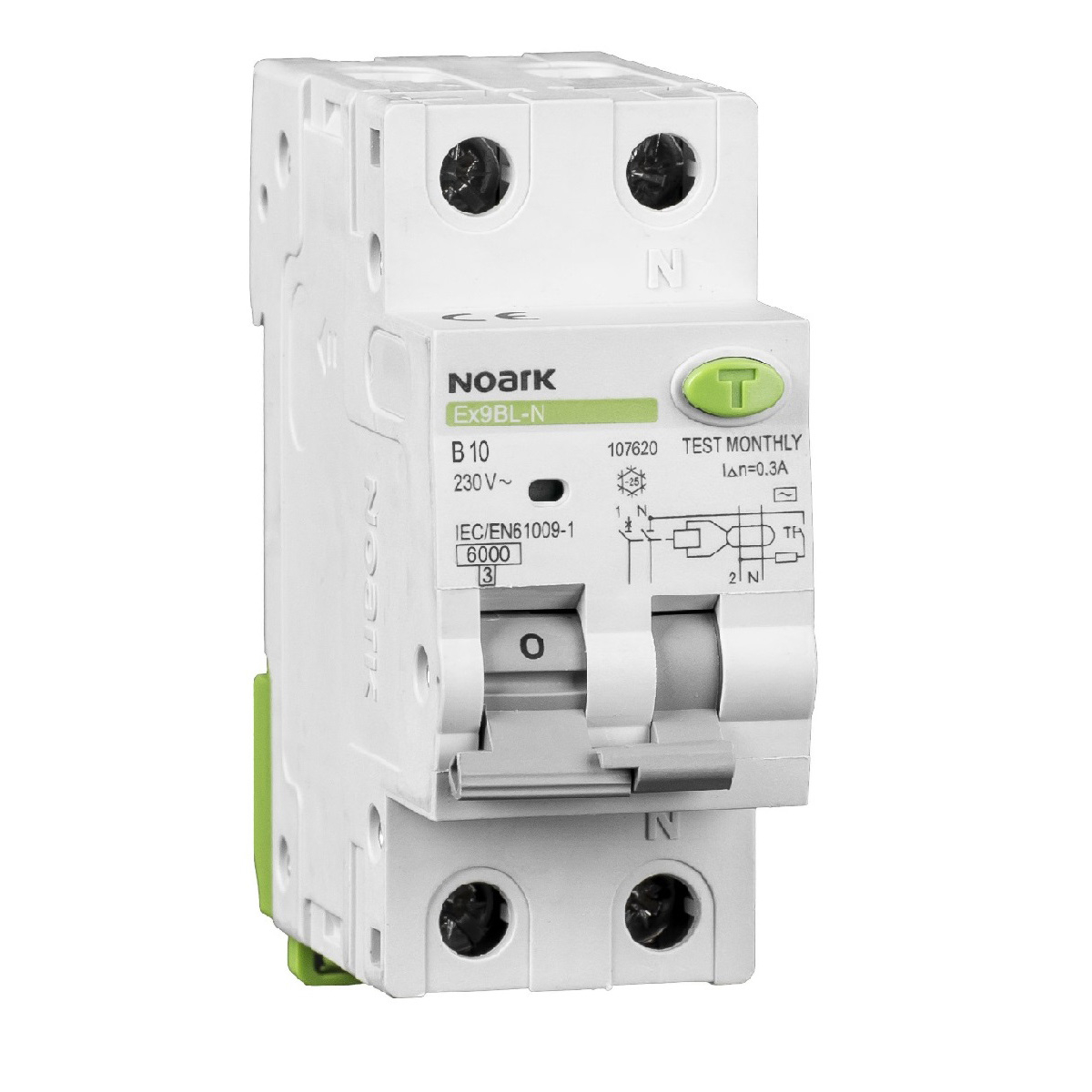

Acest intreruptor automat diferential combina intr-un singur aparat protectia diferentiala cu protectia la suprasarcina si scurtcircuit. Este destinat circuitelor monofazate din tablouri electrice rezidentiale, comerciale sau industriale, unde este necesara protectia unui circuit de 230 V si detectarea curentilor reziduali alternativi de tip AC.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat, curent nominal de 16 A si caracteristica de declansare C. Curentul diferential nominal este de 300 mA, tensiunea nominala de utilizare este 230 V AC, iar frecventa nominala este 50/60 Hz. Capacitatea nominala de rupere conform EN 60898 este de 6 kA, iar dispozitivul este de tip AC, pentru curenti reziduali alternativi sinusoidali.

Constructia modulara ocupa 2 module pe sina DIN de 35 mm, fiind potrivita pentru integrarea in tablouri de distributie. Conectarea se realizeaza de catre personal calificat, cu respectarea schemei de cablare, a sectiunii conductoarelor si a cuplului de strangere indicat in documentatia tehnica a echipamentului. Neutrul este comutat simultan cu polul activ.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii si a influentelor externe. Se recomanda verificarea periodica a functionarii protectiei diferentiale prin butonul de test, conform instructiunilor de exploatare. Alegerea sensibilitatii de 300 mA trebuie realizata in functie de proiectul instalatiei si de nivelul de protectie cerut pentru circuitul deservit.

Intrebari frecvente

Ce tip de protectie ofera acest intreruptor automat diferential?
Integreaza protectia diferentiala pentru detectarea curentilor reziduali de tip AC, precum si protectia termica la suprasarcina si protectia magnetica la scurtcircuit.

Pentru ce tensiune si curent este potrivit?
Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 16 A.

Ce inseamna caracteristica de declansare C?
Caracteristica C este utilizata frecvent pentru circuite cu sarcini care pot avea curenti de pornire moderati, fiind aleasa in functie de calculul si configuratia instalatiei.

Ce inseamna sensibilitate diferentiala de 300 mA?
Aparatul declanseaza la un curent rezidual nominal de 300 mA. Sensibilitatea trebuie aleasa de proiectant sau electrician in functie de cerintele circuitului si de schema de protectie a instalatiei.

Cum se monteaza?
Se monteaza pe sina DIN de 35 mm in tabloul electric si ocupa 2 module. Instalarea si verificarea trebuie efectuate de personal calificat, cu alimentarea oprita.
