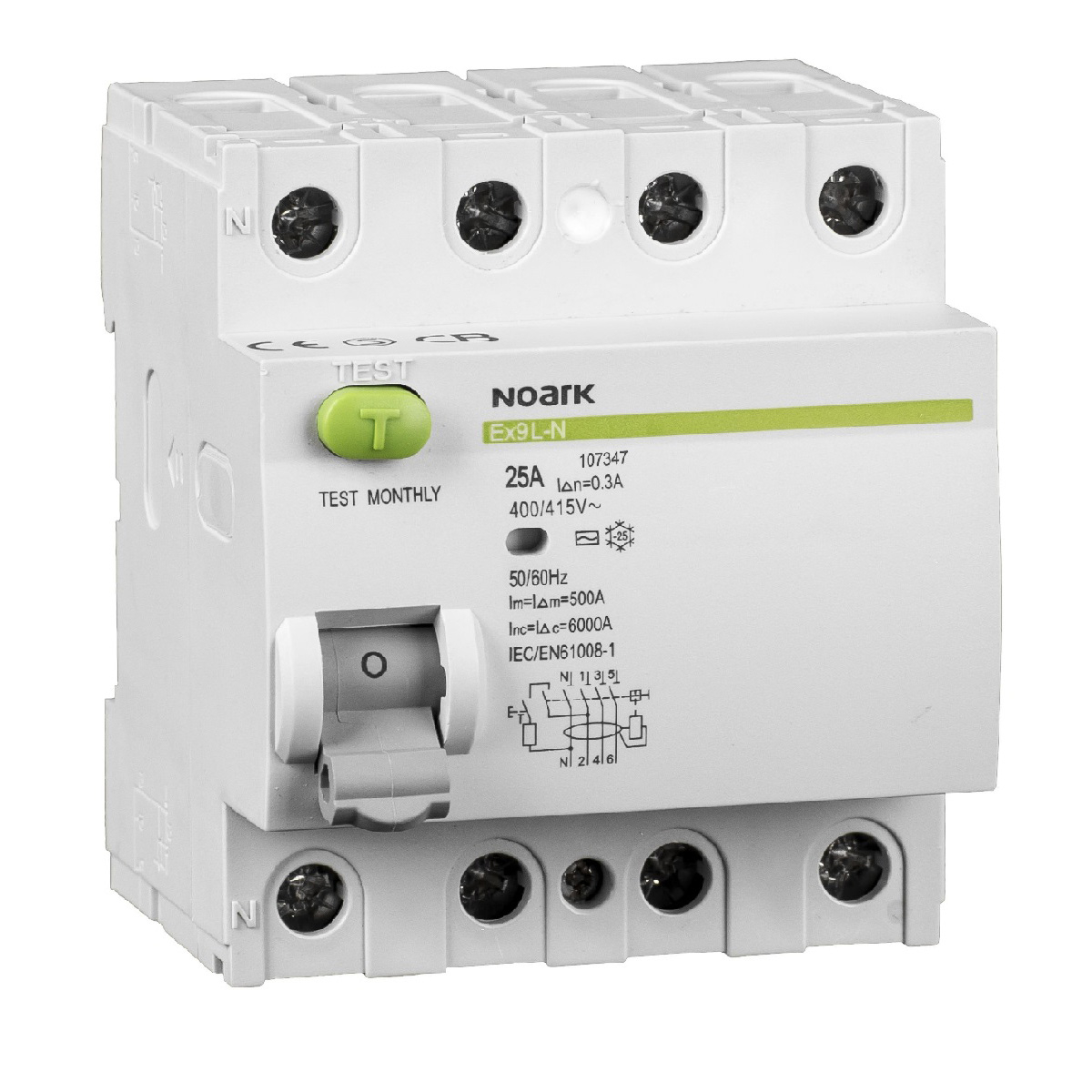

Acest intreruptor diferential RCCB cu 4 poli este destinat supravegherii curentilor reziduali in circuite de curent alternativ, inclusiv in tablouri de distributie trifazate. Functionarea electromagnetica este independenta de tensiunea retelei; tensiunea este necesara doar pentru verificarea aparatului prin butonul de test. Este o solutie potrivita pentru instalatii rezidentiale si aplicatii cu cerinte uzuale de protectie diferentiala.

Aparatul are curent nominal de 40 A, tensiune nominala de 400 V AC si frecventa nominala de 50 Hz. Curentul diferential nominal este de 300 mA, iar tipul de detectie este AC, pentru curenti reziduali alternativi sinusoidali. Capacitatea conditionata la scurtcircuit este de 6 kA, capacitatea la curent de soc este de 3 kA, tensiunea nominala de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 6 kV. Pierderea de putere declarata este de 15,3 W.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa 4 module in tablou. Adancimea de incorporare este de 79 mm. Bornele permit conectarea conductorilor rigizi cu sectiuni intre 1 si 35 mm2. Pentru integrarea corecta in tablou, circuitele si sectiunea conductoarelor trebuie dimensionate in functie de curentul nominal, sarcina instalatiei si schema electrica aplicabila.

Carcasa are grad de protectie IP20 si este destinata montajului in tablouri sau carcase care asigura protectia necesara impotriva atingerii si influentelor de mediu. Dispozitivul este de tip AC, fara temporizare la declansare si fara protectie selectiva. Sensibilitatea de 300 mA trebuie aleasa conform proiectului instalatiei; pentru protectia la suprasarcina si scurtcircuit este necesara coordonarea cu protectii dedicate. Se recomanda verificarea periodica prin actionarea butonului de test, in mod uzual lunar, si instalarea de catre personal calificat.

Intrebari frecvente

Pentru ce tip de retea este potrivit acest intreruptor diferential?
Este destinat retelelor de curent alternativ cu tensiune nominala de 400 V si poate fi utilizat in tablouri trifazate, avand 4 poli.

Ce inseamna sensibilitatea diferentiala de 300mA?
Aparatul declanseaza la un curent rezidual nominal de 300mA. Alegerea acestei sensibilitati se face conform schemei si proiectului electric al instalatiei.

Ce tip de curent rezidual poate detecta?
Este un dispozitiv de tip AC, conceput pentru detectarea curentilor reziduali alternativi sinusoidali.

Cum se monteaza aparatul?
Se fixeaza pe sina DIN in tabloul electric, ocupa 4 module si are o adancime de incorporare de 79 mm. Conectarea trebuie efectuata de personal calificat, cu respectarea schemei electrice.

Ofera protectie la suprasarcina si scurtcircuit?
Este un intreruptor diferential RCCB. Protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparate de protectie dedicate, selectate si coordonate conform proiectului.
