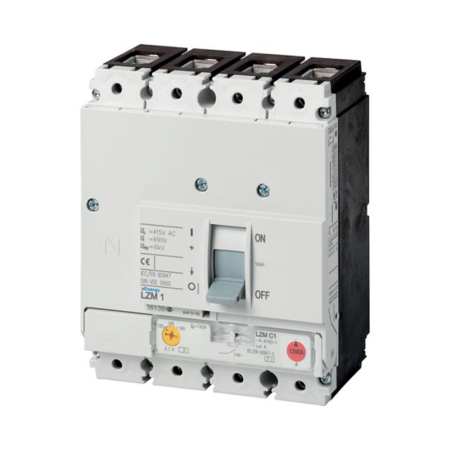

Acest intrerupator automat de putere in carcasa turnata este destinat protectiei si separarii circuitelor de distributie electrica. Echiparea cu declansator termomagnetic permite protectia la suprasarcina si la scurtcircuit, fiind potrivit pentru tablouri electrice din aplicatii comerciale, administrative si industriale. Constructia cu 4 poli permite intreruperea simultana a tuturor conductoarelor active ale circuitului protejat.

Curentul nominal permanent Iu este de 100 A, iar tensiunea nominala de utilizare este de 415-690 V AC. Capacitatea nominala ultima de rupere la scurtcircuit Icu este de 36 kA la 400 V, 50 Hz. Protectia la suprasarcina este reglabila in intervalul 70-100 A, iar pragul de declansare instantanee la scurtcircuit este de 1000 A. Aparatul are 4 poli, grad de protectie IP20 si nu include protectie integrata la defect de pamant.

Aparatul este prevazut pentru conexiuni frontale ale circuitului principal, prin cleme de tip cadru, si pentru montaj fix in tablou. Nu este destinat montajului direct standard pe sina DIN, insa montajul pe sina DIN este posibil optional, cu accesoriul compatibil. Comanda locala se realizeaza prin maneta, iar actionarea motorizata poate fi adaugata optional in functie de cerintele instalatiei.

Pentru siguranta, montajul, reglajul protectiei si conexiunile trebuie realizate numai de personal calificat, cu instalatia scoasa de sub tensiune. Gradul IP20 impune montarea intr-un tablou sau intr-o carcasa adecvata, astfel incat partile active sa fie protejate impotriva atingerii accidentale. Alegerea curentului de reglaj, a conductoarelor si a protectiilor din amonte trebuie efectuata conform proiectului electric si conditiilor reale de exploatare.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator automat de putere?
Este utilizat pentru protectia la suprasarcina si scurtcircuit, precum si pentru separarea circuitelor de distributie electrica din tablouri comerciale si industriale.

Care este capacitatea de rupere la scurtcircuit?
Capacitatea nominala ultima de rupere la scurtcircuit Icu este de 36 kA la 400 V AC, 50 Hz.

Ce reglaj are protectia la suprasarcina?
Reglajul protectiei la suprasarcina este disponibil in intervalul 70-100 A.

Se poate monta direct pe sina DIN?
Nu este destinat montajului direct standard pe sina DIN. Montajul pe sina DIN este disponibil optional cu accesoriul compatibil.

Are protectie integrata la defect de pamant?
Nu, aparatul nu are protectie integrata la defect de pamant.
