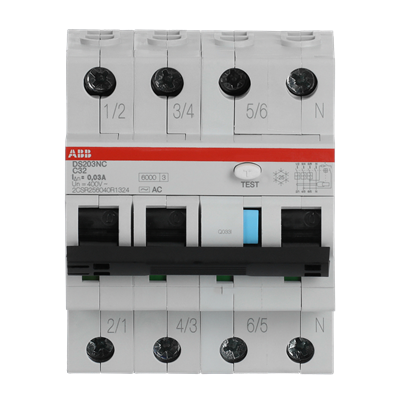

Acest intrerupator automat diferential RCBO combina intr-un singur aparat protectia diferentiala cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit. Configuratia 3P+N are trei poli protejati si conductor neutru comutat simultan, fiind potrivita pentru circuite trifazate din tablouri electrice rezidentiale, comerciale sau industriale. Functionarea declansarii diferentiale este independenta de tensiunea de alimentare; tensiunea este necesara pentru verificarea prin butonul de test T.

Aparatul are curent nominal de 32 A, curent rezidual nominal de 30 mA si caracteristica de declansare C. Protectia diferentiala este de tip AC, destinata detectarii curentilor reziduali alternativi. Functioneaza la tensiune nominala de 400 V AC si frecventa de 50/60 Hz, cu putere nominala de rupere la scurtcircuit de 6 kA conform IEC/EN 61009-1. Sunt indicate tensiunea nominala de izolatie Ui de 500 V, tensiunea nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a energiei 3 si capacitatea la curent de impuls de 3 kA.

Montajul se realizeaza pe sina DIN de 35 mm, iar aparatul ocupa 4 module, cu latime de 72 mm. Dimensiunile constructive includ o inaltime de 82 mm cu clema de fixare si o adancime de instalare de aproximativ 77 mm. Bornele combinate permit conectarea conductoarelor cu sectiuni intre 1 si 16 mm2, iar cuplul de strangere indicat pentru borne este de 2 Nm. Alimentarea poate fi realizata de sus sau de jos, conform schemei de conexiuni si regulilor proiectului electric.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou electric adecvat. Conditiile declarate de utilizare includ temperatura ambientala intre -25 si +40 grade C, altitudine de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si categorie de supratensiune III. Testarea periodica prin butonul T este recomandata pentru verificarea functionarii protectiei diferentiale; instalarea, dimensionarea circuitului si alegerea tipului de protectie trebuie efectuate de personal calificat.

Intrebari frecvente

Ce protectii asigura acest intrerupator automat diferential?
Integreaza protectia diferentiala la curenti reziduali cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de circuit este recomandata configuratia 3P+N?
Configuratia 3P+N este destinata circuitelor trifazate cu neutru. Trei poli sunt protejati, iar neutrul este comutat simultan.

Ce inseamna sensibilitate diferentiala de 30 mA?
Sensibilitatea de 30 mA indica nivelul nominal al curentului rezidual la care protectia diferentiala declanseaza. Este utilizata pentru protectia suplimentara a persoanelor, atunci cand instalatia este corect proiectata si executata.

Poate fi montat direct pe sina DIN?
Da. Aparatul este destinat montajului pe sina DIN de 35 mm, ocupa 4 module si necesita conectare realizata conform schemei electrice, de catre personal calificat.

Este potrivit pentru curenti reziduali pulsatorii de curent continuu?
Nu. Protectia diferentiala este de tip AC, pentru curenti reziduali alternativi. Pentru circuite care pot genera curenti reziduali pulsatorii de curent continuu trebuie ales un aparat cu tip diferential corespunzator aplicatiei.
