Descriere

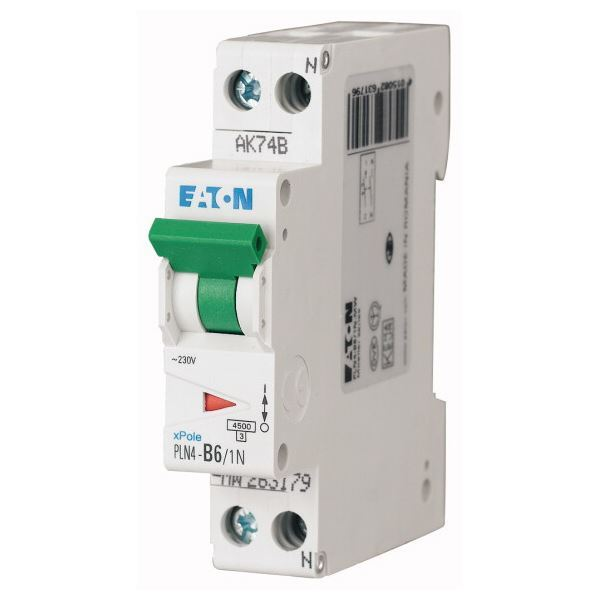

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia 1P+N permite comutarea simultana a conductorului de faza si a nulului, fiind potrivita pentru circuite monofazate din tablouri electrice rezidentiale, comerciale sau pentru aplicatii tehnice unde este necesara protectia unui circuit de 2 A.

Produsul are curent nominal de 2 A, tensiune nominala de 230 V AC si frecventa nominala de 50-60 Hz. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si posibile varfuri moderate de curent la pornire. Capacitatea nominala de rupere Icn este de 4.5 kA conform EN 60898, la 230 V si 400 V. Aparatul are clasa de limitare a curentului 3, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV.

Intrerupatorul ocupa 1 modul in tabloul electric si are adancime de montaj de 70.5 mm. Conectarea se realizeaza la borne cu conductoare rigide sau multifilare cu sectiuni de 1-25 mm2. Este prevazut pentru montaj in tablouri modulare, iar constructia permite adaugarea de echipamente auxiliare compatibile, atunci cand proiectul necesita functii suplimentare de semnalizare sau comanda.

Gradul de protectie IP20 indica utilizarea in interiorul unui tablou sau al unei carcase corespunzatoare, ferit de praf, umezeala si contact direct neintentionat cu partile active. Aparatul este destinat utilizarii in instalatii AC si trebuie ales in functie de sectiunea conductorului, consumatorii conectati, curentul de scurtcircuit disponibil si schema de protectie a instalatiei. Montajul, verificarea conexiunilor si punerea in functiune trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 2 A?

Este utilizat pentru protectia circuitelor cu curent nominal de pana la 2 A impotriva suprasarcinilor si scurtcircuitelor, in functie de proiectarea instalatiei si de sectiunea conductorilor.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N este destinata unui circuit monofazat si permite comutarea simultana a fazei si a nulului. Aparatul ocupa un singur modul in tabloul electric.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curenti mari de defect si este frecvent folosita pentru circuite cu sarcini uzuale sau cu varfuri moderate de curent la pornire.

Poate fi montat direct intr-un spatiu expus la umezeala?

Nu. Gradul de protectie IP20 recomanda montarea in interiorul unui tablou sau al unei carcase adecvate, protejate fata de umezeala, praf si acces direct la partile active.

Inlocuieste protectia diferentiala?

Nu. Acest aparat asigura protectie la suprasarcina si scurtcircuit. Protectia diferentiala impotriva curentilor de defect se realizeaza cu un dispozitiv dedicat, ales conform cerintelor instalatiei.
