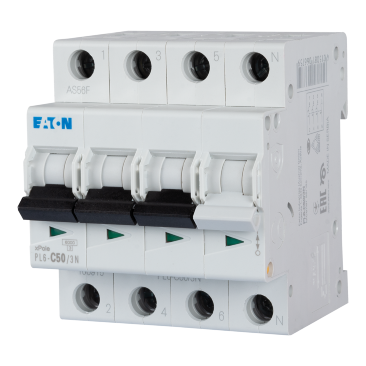

Intrerupator automat Eaton 50A 3P+N curba C 6kA, 400V AC

Intrerupatorul automat Eaton 50A 3P+N curba C 6kA este destinat protectiei circuitelor electrice trifazate de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Configuratia 3P+N permite utilizarea in instalatii trifazate cu conductor de nul, unde este necesara intreruperea circuitului pe faze si nul, conform schemei electrice proiectate.

Aparatul are un curent nominal de 50A si o capacitate nominala de rupere la scurtcircuit de 6kA, fiind potrivit pentru tablouri electrice rezidentiale mari, comerciale sau industriale usoare, in functie de dimensionarea instalatiei si de curentul de scurtcircuit disponibil in punctul de montaj.

Curba de declansare C este utilizata frecvent pentru circuite cu varfuri moderate de curent la pornire, precum alimentari generale, circuite de forta, tablouri secundare sau consumatori trifazati dimensionati corespunzator. Protectia este realizata pe 3 poli, iar aparatul ocupa 4 module in tabloul electric.

Intrerupatorul functioneaza la tensiune nominala de 400V AC si frecventa 50/60Hz. Gradul de protectie IP20 este adecvat pentru montaj in interiorul tablourilor electrice modulare, pe sina DIN, in conditii normale de exploatare.

Specificatii tehnice

Intrebari frecvente

Ce curent nominal are?

Curentul nominal este de 50 A.

Cati poli are?

Aparatul are 3P+N.

Ce capacitate de rupere are?

Capacitatea de rupere este de 6 kA.

Ce inseamna curba C si cand se alege?

Curba C este caracteristica de declansare magnetica definita de standardul EN 60898-1: partea magnetica a aparatului actioneaza la un curent cuprins intre 5 si 10 ori curentul nominal. Este alegerea obisnuita pentru circuitele cu varf de pornire moderat, cum sunt corpurile de iluminat cu balast, motoarele mici sau grupurile de prize.

Ce sectiune de conductor intra in borne?

Bornele accepta conductor de la 1 pana la 25 mm patrati, rigid sau flexibil. Cuplul de strangere indicat de Eaton este intre 2 si 2,4 Nm. Strangerea sub cuplu duce la incalzirea contactului, iar strangerea peste cuplu poate deforma borna.
