Descriere

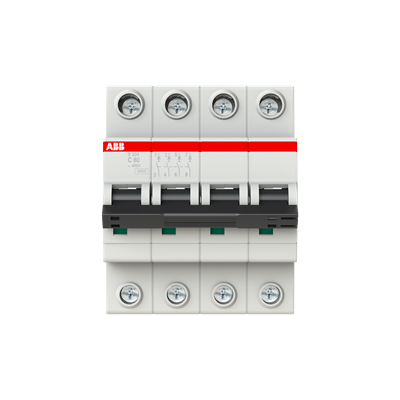

Intrerupatorul automat modular tetrapolar este conceput pentru protectia conductoarelor si circuitelor electrice impotriva efectelor suprasarcinilor si scurtcircuitelor. Cu 4 poli protejati, este potrivit pentru circuite AC trifazate cu nul, utilizate in tablouri de distributie pentru aplicatii rezidentiale, comerciale sau industriale. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Curentul nominal este de 80 A, iar tensiunea nominala de utilizare este de 400 V AC, la 50/60 Hz. Aparatul are capacitatea nominala de rupere la scurtcircuit de 6 kA la 400 V AC si tensiunea nominala de izolatie Ui de 440 V. Este realizat conform standardelor IEC/EN 60898-1 si IEC/EN 60947-2, are clasa de limitare a energiei 3, tensiune nominala de tinere la impuls Uimp de 4 kV si indicator mecanic pentru pozitiile ON/OFF.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm, in orice pozitie de instalare. Echipamentul ocupa 4 module DIN si are dimensiuni de aproximativ 70 x 88 x 69 mm. Bornele cu surub permit conectarea conductoarelor rigide sau multifilare cu sectiuni de 2,5 pana la 50 mm2, respectiv conductoare flexibile de 4 pana la 35 mm2. Cuplul de strangere indicat pentru borne este de 3 Nm.

Produsul are grad de protectie IP20 ca aparat individual si poate atinge IP40 atunci cand este instalat intr-un tablou prevazut cu capac. Este destinat functionarii la temperaturi ambientale intre -25 si 55 grade C, in medii cu grad de poluare 3. Instalarea, alegerea sectiunii cablurilor si dimensionarea protectiei trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile. Intrerupatorul automat nu inlocuieste o protectie diferentiala atunci cand aceasta este necesara.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat de 80 A?

Este potrivit pentru protectia circuitelor AC cu 4 poli, inclusiv circuite trifazate cu nul, atunci cand proiectul electric necesita un curent nominal de 80 A si o caracteristica de declansare C.

Se poate monta pe sina DIN standard?

Da. Aparatul este destinat montajului pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm si ocupa 4 module DIN.

Ce sectiuni de conductor pot fi conectate la borne?

Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 2,5 si 50 mm2 si conductoare flexibile cu sectiuni intre 4 si 35 mm2. Conectarea trebuie realizata cu cuplul de strangere corespunzator, de 3 Nm.

Acest intrerupator automat ofera protectie diferentiala?

Nu. Rolul sau este protectia la suprasarcina si scurtcircuit. Pentru protectia la curenti diferentiali este necesar un dispozitiv diferential adecvat, selectat separat conform instalatiei.

In ce conditii de temperatura poate functiona?

Temperatura ambientala admisa in timpul functionarii este intre -25 si 55 grade C. Pentru protectie suplimentara la atingere, se recomanda montarea intr-un tablou electric corespunzator.
