Descriere

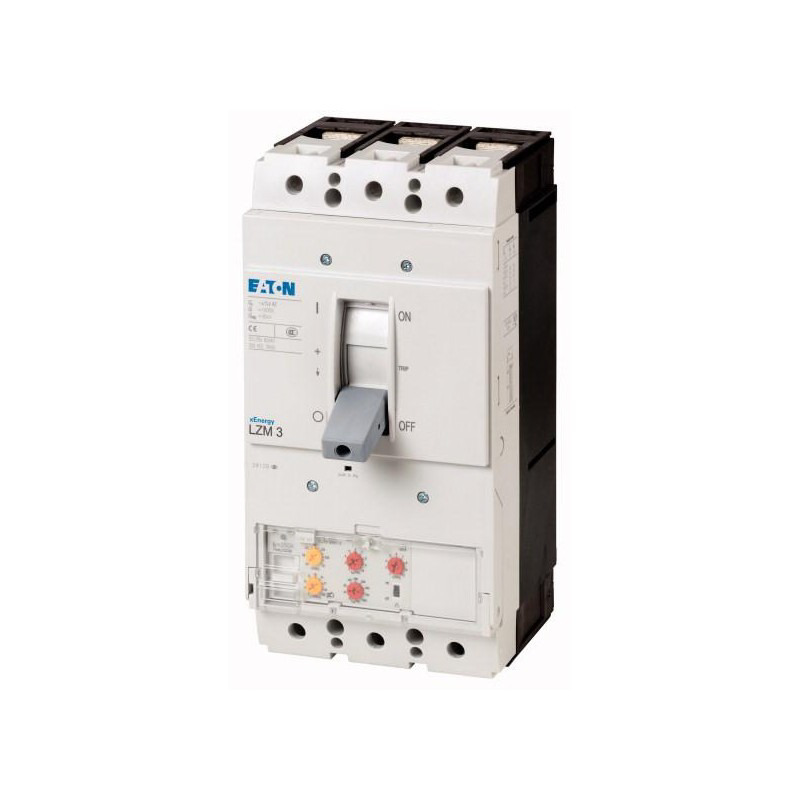

Acest intrerupator automat in carcasa turnata este destinat protectiei circuitelor principale, a sistemelor de distributie si a cablurilor in instalatii electrice de putere. Constructia cu 3 poli si executia fixa il recomanda pentru integrarea in tablouri electrice industriale, comerciale sau infrastructura tehnica unde sunt necesare manevrarea si protectia circuitelor de mare curent. Aparatul utilizeaza o maneta frontala de actionare, iar alimentarea poate fi realizata din directia necesara aplicatiei.

Curentul nominal este de 630 A, iar tensiunea nominala de utilizare este de 690 V AC. Declansatorul electronic permite reglarea protectiei la suprasarcina intre 315 A si 630 A, precum si reglarea protectiei instantanee la scurtcircuit intre 1260 A si 5040 A. Capacitatea nominala de rupere la scurtcircuit Ics este de 50 kA la 400/415 V AC, 50/60 Hz, de 35 kA la 440 V si de 13 kA la 525 V. Echipamentul are tensiune nominala de izolatie Ui de 1000 V AC, tensiune nominala de tinere la impuls Uimp de 8000 V la contactele principale, categorie de supratensiune III si grad de poluare 3. Respecta cerintele IEC/EN 60947 si VDE 0660 si este conform RoHS.

Montajul se realizeaza ca aparat fix incorporat in tablou, cu conexiuni principale frontale prin surub. Dimensiunile produsului sunt 275 x 140 x 166 mm, iar masa este de aproximativ 6,34 kg. Pentru conexiuni sunt disponibile terminale cu surub, iar sectiunile admise depind de configuratia de conectare si de tipul conductorului. Pentru conductori de cupru multifilari, sunt acceptate sectiuni de pana la 240 mm2, in functie de terminalul utilizat. Integrarea in tablou trebuie proiectata tinand cont de spatiul de montaj, disiparea termica si de accesul sigur la maneta de actionare.

Gradul de protectie este IP20 in zona elementelor de comanda, in timp ce bornele pot avea un grad de protectie diferit in functie de tipul de terminal si de accesoriile de izolare utilizate. Durata de viata mecanica este de 15000 de manevre, iar durata de viata electrica ajunge la 2000 de manevre in regim AC-3 la 415 V sau 690 V. Instalarea, reglajul declansatorului electronic si verificarea capacitatii de rupere necesare la locul montajului trebuie realizate exclusiv de personal calificat. Daca nivelul de scurtcircuit estimat depaseste capacitatea de rupere a aparatului, este necesara analizarea utilizarii unei sigurante de rezerva si respectarea documentatiei de proiectare a tabloului.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest intrerupator automat de 630 A?

Este destinat protectiei sistemelor de distributie si a cablurilor in tablouri electrice de putere, aplicatii industriale, comerciale si instalatii tehnice cu circuite trifazate de mare curent.

Ce reglaje de protectie sunt disponibile?

Declansatorul electronic permite reglarea protectiei la suprasarcina intre 315 A si 630 A si reglarea protectiei instantanee la scurtcircuit intre 1260 A si 5040 A.

Care este capacitatea de rupere la 400 sau 415 V?

Capacitatea nominala de rupere la scurtcircuit Ics este de 50 kA la 400/415 V AC, la frecventa de 50/60 Hz.

Cum se monteaza intrerupatorul?

Aparatul se monteaza fix, incorporat in tablou, cu conexiuni principale frontale prin surub. Montajul si setarea protectiilor trebuie efectuate de personal electric calificat, conform proiectului si instructiunilor tehnice aplicabile.

Ce grad de protectie are aparatul?

Zona elementelor de comanda are grad de protectie IP20. Gradul de protectie al bornelor variaza in functie de tipul de terminal si de accesoriile de protectie utilizate.
