Descriere

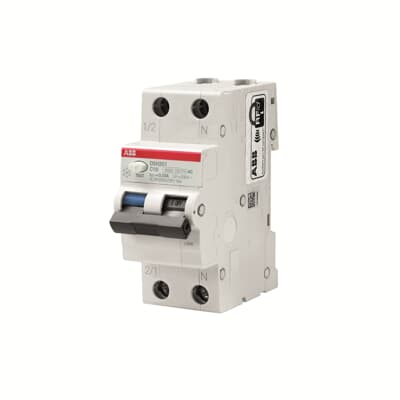

Acest intrerupator automat diferential cu protectie la supracurent este destinat protectiei circuitelor monofazate finale impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali fata de pamant. Combina functia de protectie magnetotermica si protectie diferentiala intr-un singur aparat 1P+N, fiind potrivit pentru tablouri electrice rezidentiale sau pentru aplicatii tertiare cu circuite monofazate de 230 V AC.

Aparatul are curent nominal de 16 A, caracteristica de declansare B si curent diferential nominal de 30 mA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Functioneaza la frecventa nominala de 50 Hz, are capacitate nominala de rupere la scurtcircuit de 6 kA si capacitate ultima de rupere la scurtcircuit de 10 kA. Este conform cu standardele IEC 61009-1, EN 61009-1, IEC 61009-2-1 si EN 61009-2-1, iar produsul respecta cerintele RoHS.

Constructia este cu 2 poli, dintre care un pol protejat, in configuratie 1P+N, cu nulul pozitionat in partea dreapta. Alimentarea poate fi realizata din oricare directie, iar conexiunea pentru bara de distributie accepta o sectiune de pana la 10 mm2. Aparatul are dimensiuni nete de aproximativ 35 x 85 x 69 mm si greutate de circa 0,182 kg, necesitand spatiu corespunzator in tabloul electric pentru montaj modular.

Montajul, cablarea si verificarea periodica trebuie efectuate exclusiv de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu schema electrica si instructiunile de utilizare aplicabile. Temperatura ambientala admisa in exploatare este intre -25 grade C si +55 grade C, iar pentru depozitare intre -40 grade C si +70 grade C. Dimensionarea protectiei trebuie corelata cu sectiunea conductoarelor, sarcina circuitului si conditiile reale ale instalatiei.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Asigura protectie la suprasarcina si scurtcircuit prin functia magnetotermica, precum si protectie la curenti reziduali fata de pamant prin functia diferentiala de 30 mA.

Pentru ce tip de circuit este recomandat?

Este destinat circuitelor monofazate 1P+N, cu un curent nominal de pana la 16 A, dimensionate corespunzator in tabloul electric.

Ce inseamna curba de declansare B?

Curba B este utilizata frecvent pentru circuite cu sarcini uzuale, unde curentii de pornire sunt redusi, precum iluminatul sau prizele pentru consumatori obisnuiti.

Ce inseamna protectie diferentiala tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala trebuie facuta in functie de natura consumatorilor conectati.

Poate fi montat de orice utilizator?

Nu. Montajul si conectarea in tabloul electric trebuie realizate de un electrician calificat, cu respectarea normativelor si a instructiunilor tehnice aplicabile.
