Descriere

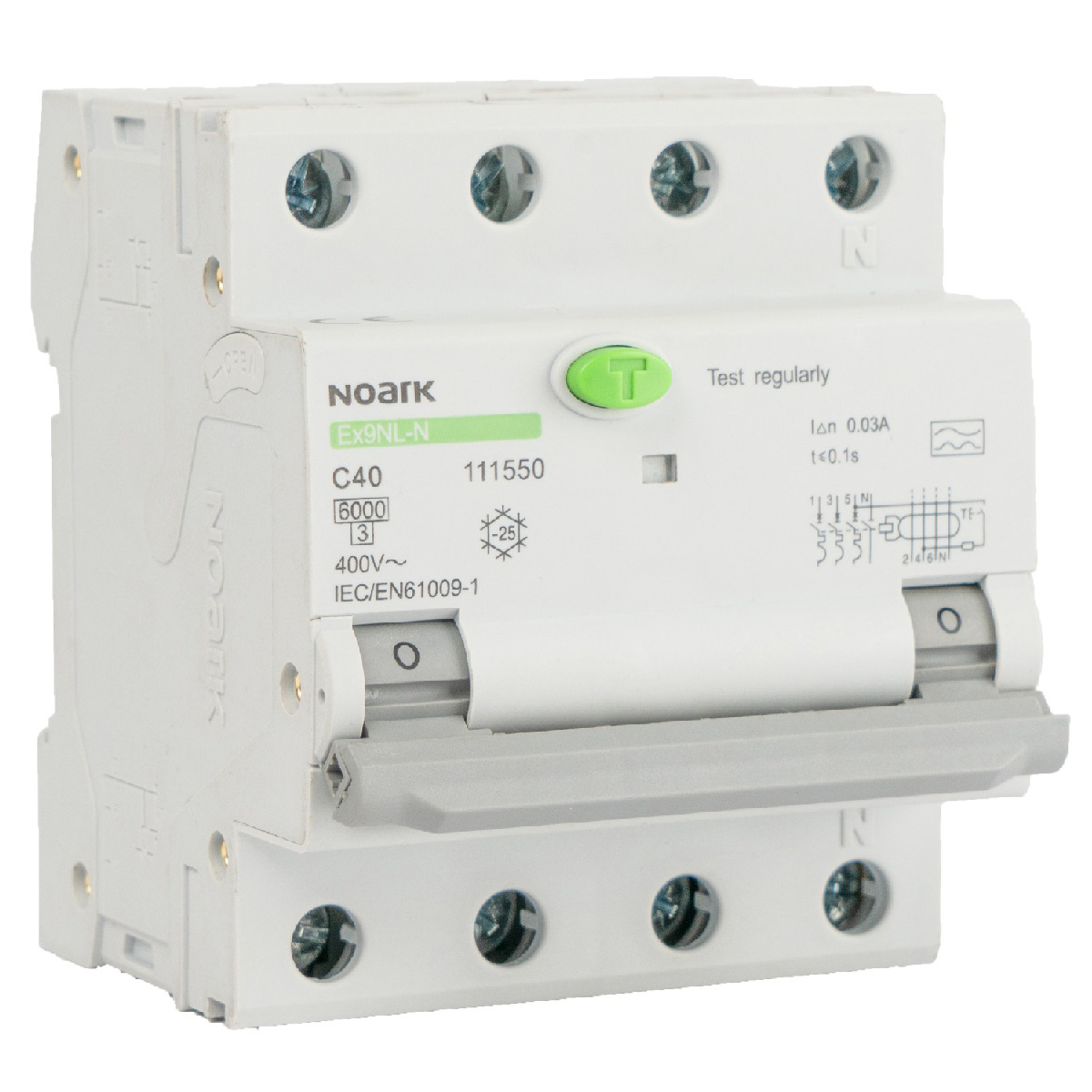

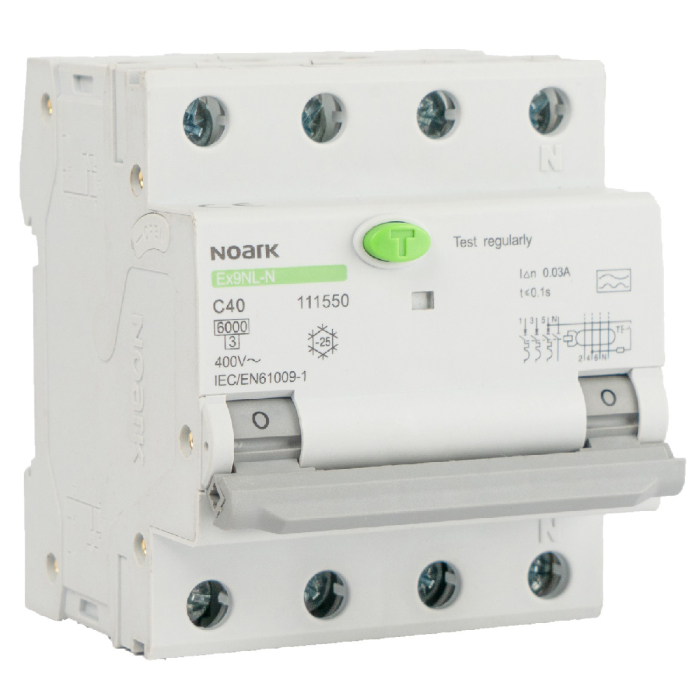

Acest intrerupator automat diferential de tip RCBO combina intr-o singura carcasa protectia diferentiala cu protectia magnetotermica. Este destinat circuitelor trifazate cu neutru din tablouri rezidentiale, comerciale si industriale, unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali de tip curent alternativ. Constructia cu 4 poli, dintre care 3 poli protejati, permite deconectarea simultana a neutruului impreuna cu fazele.

Aparatul are curent nominal de 20 A, caracteristica de declansare C, curent rezidual nominal de 300 mA si sensibilitate diferentiala de tip AC. Functioneaza la tensiunea nominala de 400 V AC, la frecventa de 50/60 Hz, iar capacitatea nominala de rupere la scurtcircuit este de 6 kA. Este testat conform EN 61009-1, are tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolatie de 500 V si functionare diferentiala independenta de tensiunea retelei; tensiunea este necesara pentru verificarea cu butonul de test.

Se monteaza rapid pe sina DIN de 35 mm si ocupa 4 module, avand latimea de 72 mm. Dimensiunile constructive sunt de aproximativ 86 mm inaltime si 77,5 mm adancime. Conectarea poate fi realizata cu alimentarea sus sau jos, iar bornele cu surub si brida culisabila accepta conductori cu sectiunea intre 1 si 16 mm2. Cuplul de strangere recomandat pentru borne este de 2 Nm.

Produsul are grad de protectie IP20 si este proiectat pentru utilizare in interiorul unui tablou electric corespunzator. Domeniul temperaturii ambiante este de la -25 la +40 grade C, la altitudini de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si categorie de instalare III. Verificarea periodica prin actionarea butonului de test este recomandata la fiecare 6 luni in conditii normale si lunar in medii solicitante. Alegerea schemei de protectie, dimensionarea conductoarelor si instalarea trebuie realizate de personal calificat, conform reglementarilor aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia diferentiala la curent rezidual de tip AC cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit.

Pentru ce tip de circuit este destinat?

Este destinat circuitelor trifazate cu neutru, avand 4 poli in total si 3 poli protejati.

Care sunt parametrii electrici principali?

Are curent nominal de 20 A, caracteristica de declansare C, curent rezidual nominal de 300 mA, tensiune nominala de 400 V AC si capacitate de rupere de 6 kA.

Cum se monteaza in tablou?

Se fixeaza pe sina DIN de 35 mm, ocupa 4 module si permite conectarea alimentarii sus sau jos. Bornele accepta conductori cu sectiunea intre 1 si 16 mm2.

Este necesara testarea periodica?

Da. Se recomanda actionarea periodica a butonului de test: la fiecare 6 luni in conditii normale sau lunar in medii solicitante.
