Descriere

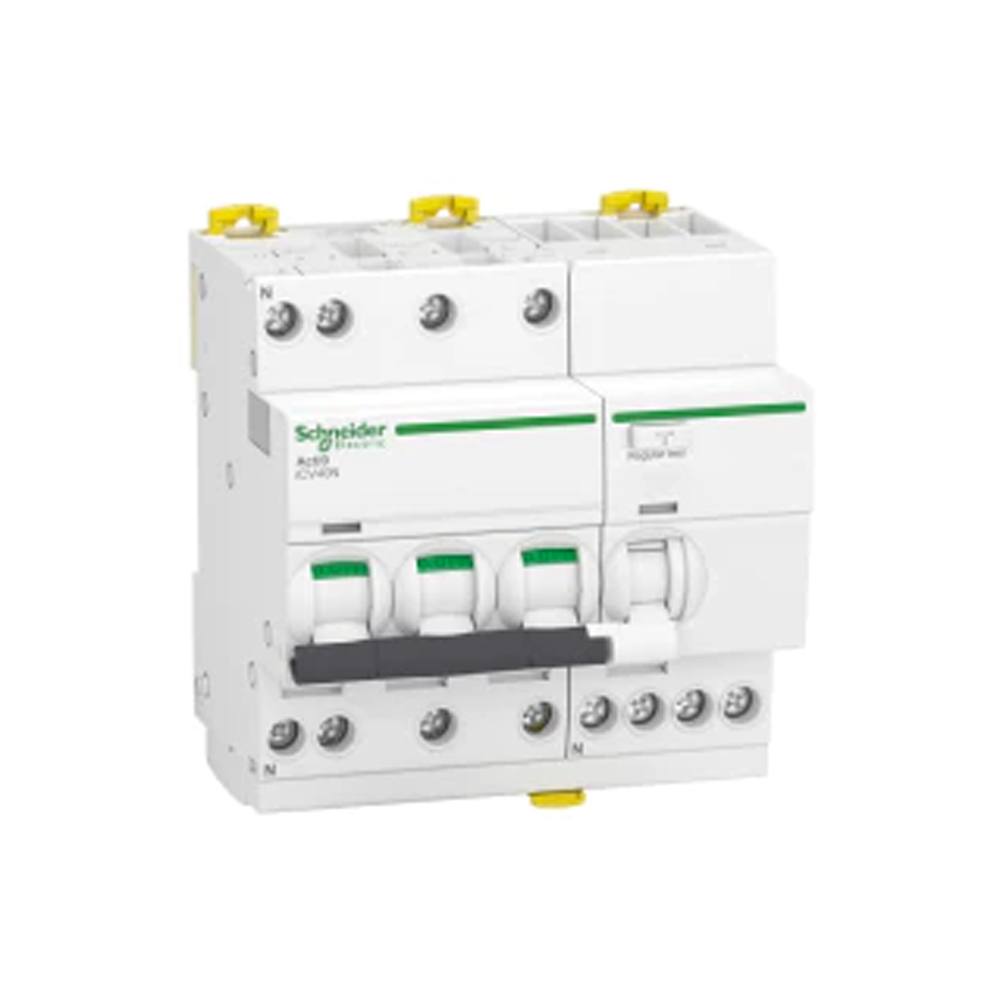

Intrerupatorul automat diferential de tip RCBO este destinat protectiei circuitelor de distributie trifazate cu neutru. Acesta reuneste intr-un singur aparat protectia la suprasarcina si scurtcircuit cu protectia la curenti reziduali, fiind o solutie compacta pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de distributie. Protectia diferentiala de 30 mA contribuie la protectia persoanelor impotriva efectelor curentilor de defect, in conditiile unei proiectari corecte a instalatiei.

Aparatul are configuratie 3P+N, cu trei poli protejati si neutru pozitionat in stanga. Curentul nominal este de 32 A, curba de declansare este C, iar declansarea magnetica are pragul intre 5 si 10 x In. Functioneaza la tensiune nominala de utilizare 400 V AC, 50/60 Hz, si are sensibilitate diferentiala de 30 mA, tip AC, cu declansare instantanee si tehnologie de declansare diferentiala independenta de tensiune. Capacitatea nominala de rupere este de 6 kA la 400 V AC, conform EN/IEC 61009-2-1; tensiunea nominala de izolatie este 440 V AC, iar tensiunea nominala de tinere la impuls este 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 10 pasi de 9 mm, avand dimensiuni de aproximativ 90 x 93 x 73 mm. Terminalele tip tunel permit conectarea conductoarelor rigide cu sectiuni de 1 pana la 16 mm2 sau a conductoarelor flexibile cu sectiuni de 1 pana la 10 mm2, iar cuplul de strangere indicat este de 2 Nm, sus sau jos. Este compatibil cu bare de distributie tip pieptene cu dinti, conectabile sus sau jos, si dispune de indicatie ON/OFF, indicatie de defect si posibilitate de sigilare sau blocare cu accesoriu dedicat.

Produsul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou electric corespunzator. Tipul AC detecteaza curenti reziduali alternativi sinusoidali; alegerea acestui tip trebuie corelata cu natura sarcinilor alimentate si cu cerintele proiectului. Instalarea, dimensionarea conductoarelor, selectivitatea si verificarea periodica prin actionarea butonului de test trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu reglementarile aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, intr-un singur aparat RCBO.

Pentru ce tip de retea este potrivit?

Este destinat circuitelor de curent alternativ trifazate cu neutru, la 400 V AC si frecventa de 50/60 Hz.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul declanseaza la detectarea unui curent rezidual nominal de 30 mA, nivel utilizat in mod uzual pentru protectia suplimentara a persoanelor in instalatii proiectate corespunzator.

Ce conductoare pot fi conectate?

Terminalele permit conductoare rigide de 1 pana la 16 mm2 si conductoare flexibile de 1 pana la 10 mm2. Conectarea trebuie efectuata de personal calificat, respectand cuplul de strangere indicat.

Este potrivit pentru sarcini cu electronica de putere?

Este un aparat diferential de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru sarcini care pot genera componente reziduale pulsatorii sau continue, tipul de protectie diferentiala trebuie ales conform cerintelor instalatiei si recomandarii proiectantului.
